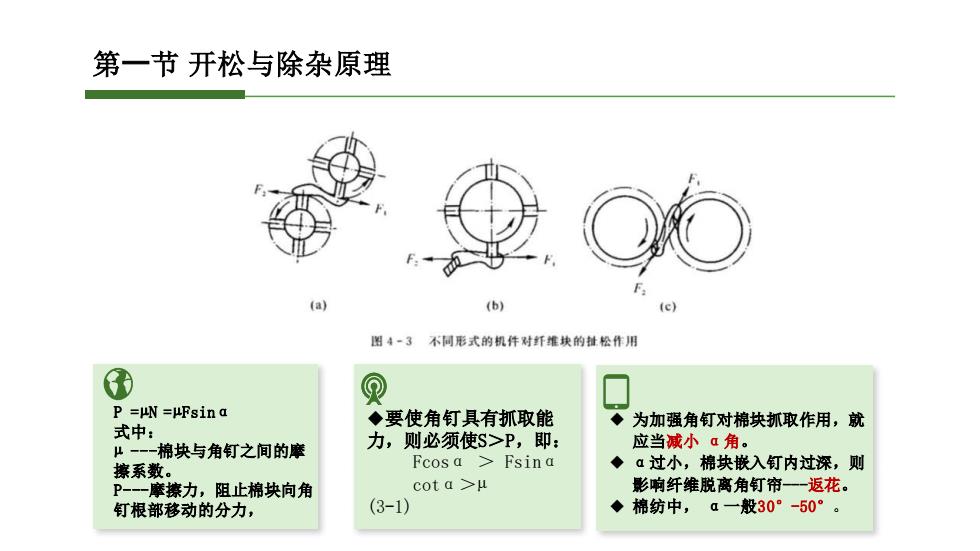

第一节开松与除杂原理 (a (b) (c) 图4一3不同形式的机件对纤推块的挂松作用 P =uN =uFsin a ◆要使角钉具有抓取能 ◆ 为加强角钉对棉块抓取作用，就 式中： μ-一一棉块与角钉之间的摩 力，则必须使S>P,即： 应当减小a角。 擦系数。 Fcos a Fsina ◆α过小，棉块嵌入钉内过深，则 P-一摩擦力，阻止棉块向角 cota>μ 影响纤维脱离角钉帘一一返花。 钉根部移动的分力， (3-1) 棉纺中，a一般30°-50°
P =µN =µFsinα 式中： µ -棉块与角钉之间的摩 擦系数。 P-摩擦力，阻止棉块向角 钉根部移动的分力， ◆要使角钉具有抓取能 力，则必须使S＞P，即： Fcosα ＞ Fsinα cotα＞µ (3-1) ◆ 为加强角钉对棉块抓取作用，就 应当减小 α角。 ◆ α过小，棉块嵌入钉内过深，则 影响纤维脱离角钉帘-返花。 ◆ 棉纺中， α一般30°-50°。 第一节 开松与除杂原理

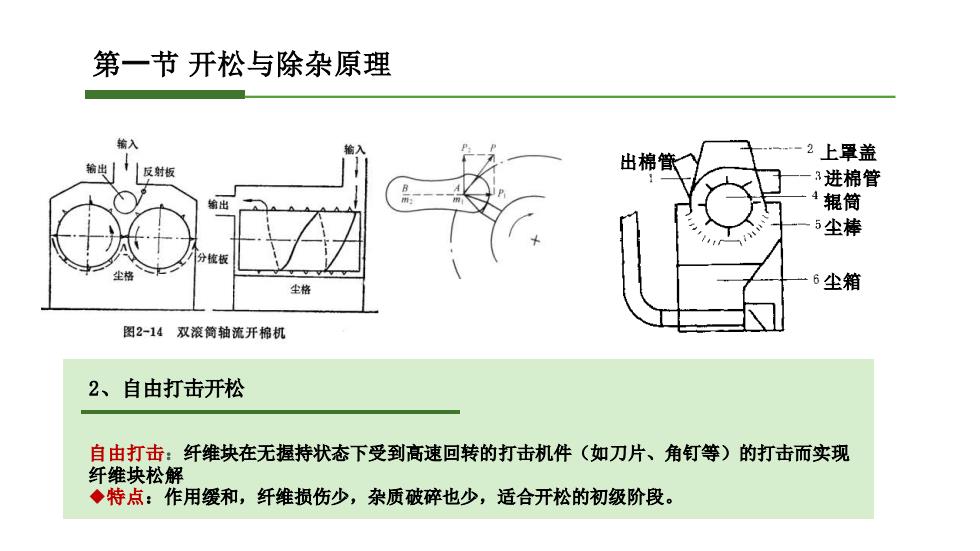

第一节开松与除杂原理 输入 -2上罩盖 输出 反射板 出棉管 3进棉管 出 4辊筒 5尘棒 分梳板 尘格 6尘箱 图2-14双滚筒轴流开棉机 2、自由打击开松 自由打击：纤维块在无握持状态下受到高速回转的打击机件（如刀片、角钉等）的打击而实现 纤维块松解 ◆特点：作用缓和，纤维损伤少，杂质破碎也少，适合开松的初级阶段
第一节 开松与除杂原理 2、自由打击开松 自由打击：纤维块在无握持状态下受到高速回转的打击机件（如刀片、角钉等）的打击而实现 纤维块松解 ◆特点：作用缓和，纤维损伤少，杂质破碎也少，适合开松的初级阶段。 进棉管 辊筒 出棉管 尘棒 尘箱 上罩盖

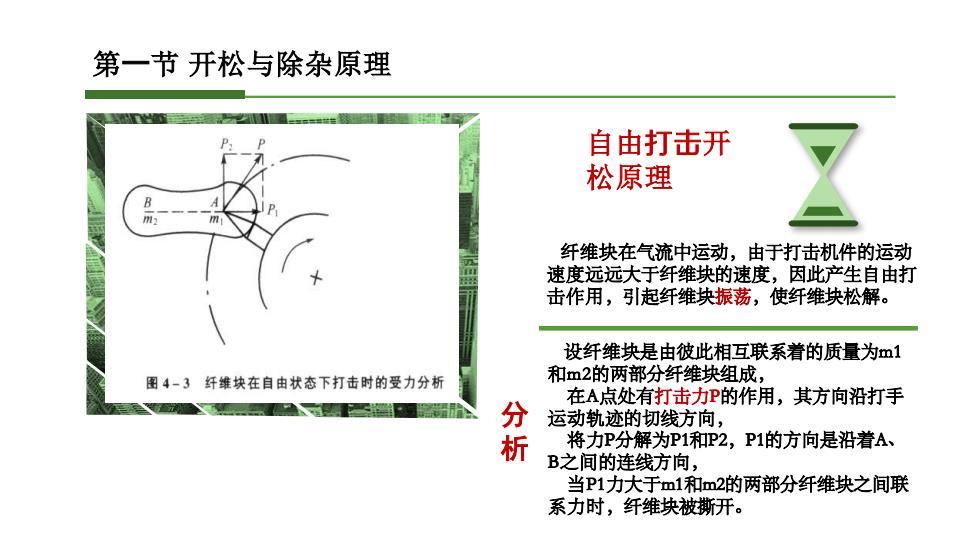

第一节开松与除杂原理 自由打击开 松原理 纤维块在气流中运动，由于打击机件的运动 速度远远大于纤维块的速度，因此产生自由打 击作用，引起纤维块振荡，使纤维块松解。 设纤维块是由彼此相互联系着的质量为m1 图4-3纤维块在自由状态下打击时的受力分析 和m2的两部分纤维块组成， 在A点处有打击力P的作用，其方向沿打手 分 运动轨迹的切线方向， 析 将力P分解为P1和P2,P1的方向是沿着A、 B之间的连线方向， 当P1力大于m1和m2的两部分纤维块之间联 系力时，纤维块被撕开
第一节 开松与除杂原理 自由打击开 松原理 纤维块在气流中运动，由于打击机件的运动 速度远远大于纤维块的速度，因此产生自由打 击作用，引起纤维块振荡，使纤维块松解。 设纤维块是由彼此相互联系着的质量为m1 和m2的两部分纤维块组成， 在A点处有打击力P的作用，其方向沿打手 运动轨迹的切线方向， 将力P分解为P1和P2，P1的方向是沿着A、 B之间的连线方向， 当P1力大于m1和m2的两部分纤维块之间联 系力时，纤维块被撕开。 分 析

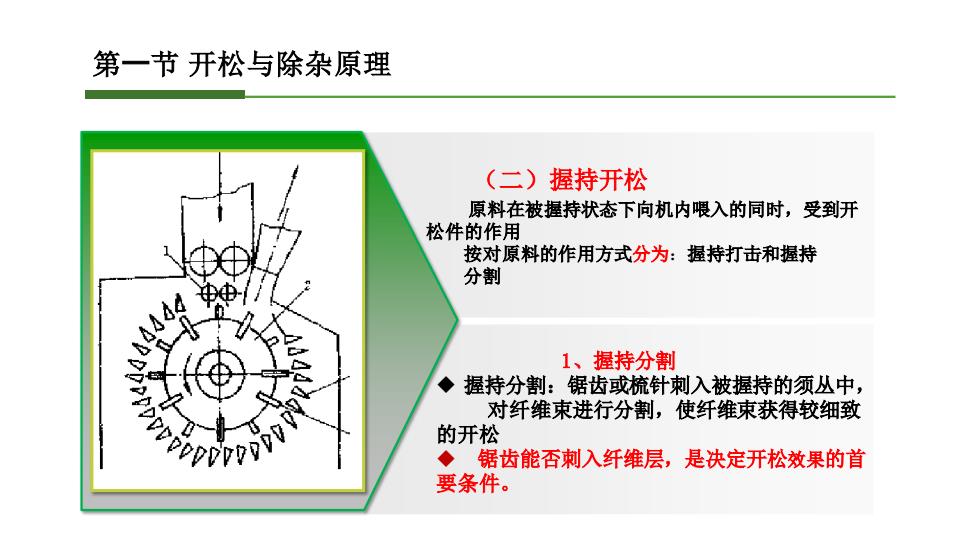

第一节开松与除杂原理 (二)握持开松 原料在被握持状态下向机内喂入的同时，受到开 松件的作用 按对原料的作用方式分为：握持打击和握持 分割 1、握持分割 握持分割：锯齿或梳针刺入被握持的须丛中， 对纤维束进行分割，使纤维束获得较细致 PPPBDN 的开松 ◆锯齿能否刺入纤维层，是决定开松效果的首 要条件
第一节 开松与除杂原理 （二）握持开松 原料在被握持状态下向机内喂入的同时，受到开 松件的作用 按对原料的作用方式分为：握持打击和握持 分割 1、握持分割 ◆ 握持分割：锯齿或梳针刺入被握持的须丛中， 对纤维束进行分割，使纤维束获得较细致 的开松 ◆ 锯齿能否刺入纤维层，是决定开松效果的首 要条件

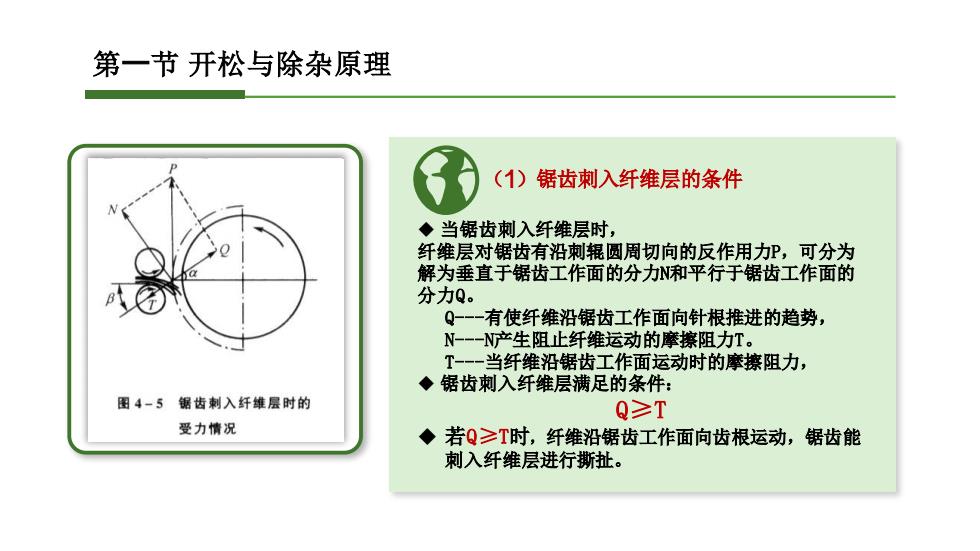

第一节开松与除杂原理 (1)锯齿刺入纤维层的条件 ◆当锯齿刺入纤维层时， 纤维层对锯齿有沿刺辊圆周切向的反作用力P,可分为 解为垂直于锯齿工作面的分力N和平行于锯齿工作面的 分力Q。 Q-一有使纤维沿锯齿工作面向针根推进的趋势， N一一N产生阻止纤维运动的摩擦阻力T。 T-一当纤维沿锯齿工作面运动时的摩擦阻力， ◆锯齿刺入纤维层满足的条件： 图4-5锯齿刺入纤维层时的 Q≥T 受力情况 ◆ 若Q≥T时，纤维沿锯齿工作面向齿根运动，锯齿能 刺入纤维层进行撕扯
第一节 开松与除杂原理 （1）锯齿刺入纤维层的条件 ◆ 当锯齿刺入纤维层时， 纤维层对锯齿有沿刺辊圆周切向的反作用力P，可分为 解为垂直于锯齿工作面的分力N和平行于锯齿工作面的 分力Q。 Q-有使纤维沿锯齿工作面向针根推进的趋势， N-N产生阻止纤维运动的摩擦阻力T。 T-当纤维沿锯齿工作面运动时的摩擦阻力， ◆ 锯齿刺入纤维层满足的条件： Q≥T ◆ 若Q≥T时，纤维沿锯齿工作面向齿根运动，锯齿能 刺入纤维层进行撕扯
