第二节RC电路的应用 一、RC微分电路 C微分电路是一种常用的波形变换电路，能够将矩形脉冲波变换 成尖脉冲。通常用来作为触发器、计数器、开关电路的触发信号。 输入波形 Vm 0 输出波形 0 微分电路 微分电路波形图 RC微分电路的输出波形要形成尖脉冲必须具备以下条件：电路的 时间常数=RC应远小手矩形波脉冲宽度， 即T《 通常，当x≤t时，可以认为满足条件
第二节 RC电路的应用 一、RC 微分电路 RC微分电路是一种常用的波形变换电路，能够将矩形脉冲波变换 成尖脉冲。通常用来作为触发器、计数器、开关电路的触发信号。 微分电路 微分电路波形图 RC微分电路的输出波形要形成尖脉冲必须具备以下条件：电路的 时间常数τ=RC应远小于矩形波脉冲宽度tw，即τ« tw。 通常，当τ≤tw时，可以认为满足条件
二、RC积分电路 RC积分电路也是一种常用的波形变换电路，它可以把矩形波变换成锯齿波。 RC积分电路通常用来作为数字电路的延时器、定时器的定时元件，在电视 机中可利用积分电路从复合行、场同步信号中取出场同步脉冲。 输入波形 C 输出波形 0 和分电路 和分电路波形图 积分电路要求电路的C时间常数应远大于脉冲宽度t,即》t,。 通常，当工≥3时，可以认为满足条件

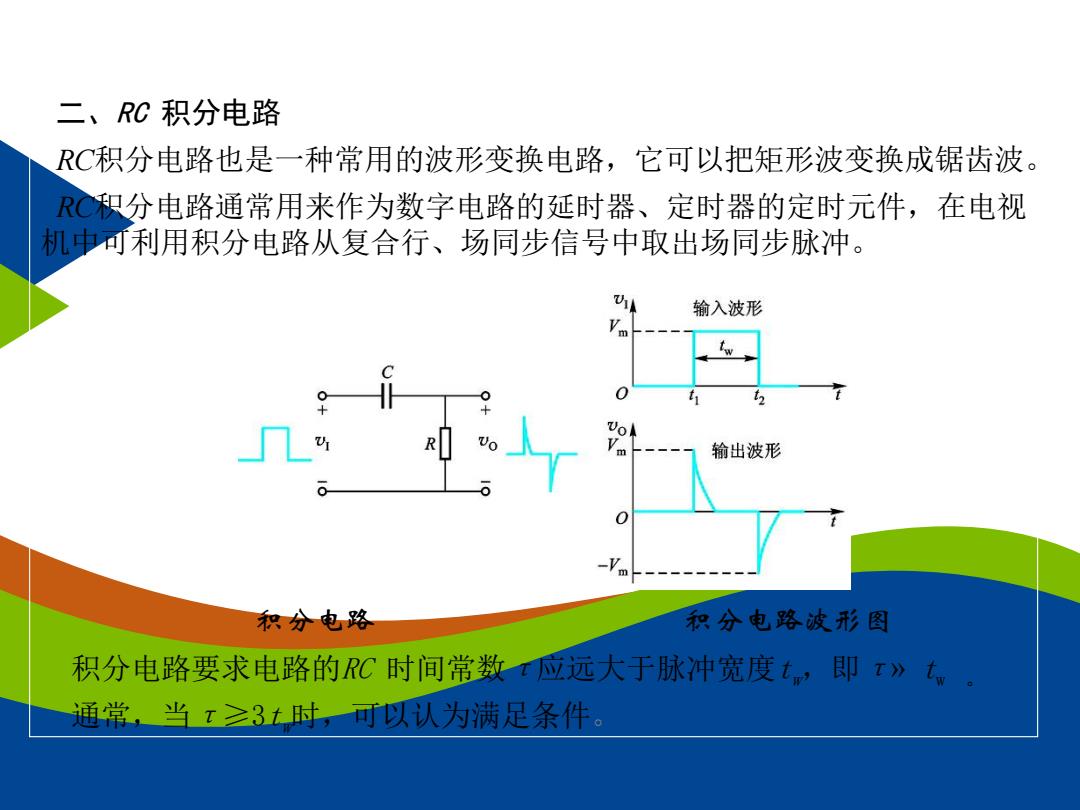

二、RC 积分电路 RC积分电路也是一种常用的波形变换电路，它可以把矩形波变换成锯齿波。 RC积分电路通常用来作为数字电路的延时器、定时器的定时元件，在电视 机中可利用积分电路从复合行、场同步信号中取出场同步脉冲。 积分电路 积分电路波形图 积分电路要求电路的RC 时间常数τ应远大于脉冲宽度tw，即τ» tw 。 通常，当τ≥3tw时，可以认为满足条件
