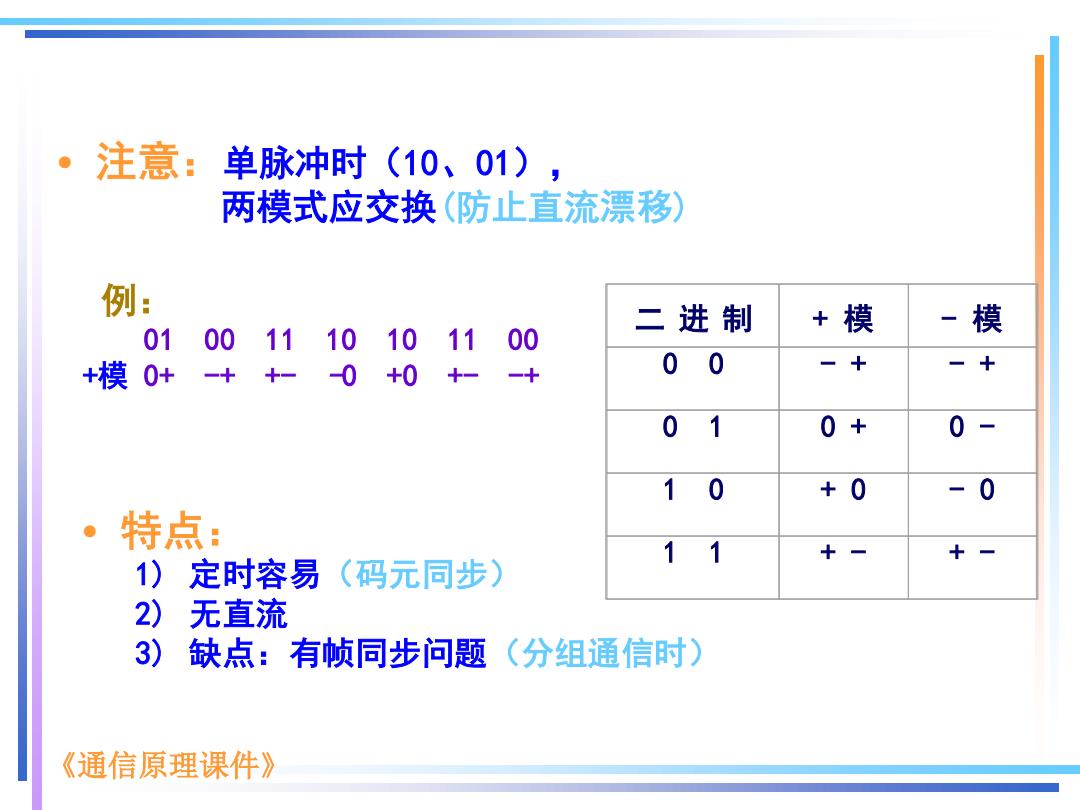

·注意： 单脉冲时（10、01) 两模式应交换（防止直流漂移） 例： 二进制 +模 -模 01 00 11 10 10 00 +模0+-+ 十- 0 + + × 00 01 0+ 0 10 +0 0 特点： 1 + 1)定时容易（码元同步) 2） 无直流 3) 缺点：有帧同步问题（分组通信时） 《通信原理课件》
《通信原理课件》 二进制 + 模 - 模 0 0 - + - + 0 1 0 + 0 - 1 0 + 0 - 0 1 1 + - + - • 注意：单脉冲时（10、01）， 两模式应交换(防止直流漂移) 例： 01 00 11 10 10 11 00 +模 0+ -+ +- -0 +0 +- -+ • 特点： 1) 定时容易（码元同步） 2) 无直流 3) 缺点：有帧同步问题（分组通信时）
4、Manchester双相码 ●子 编码规则Manchester码又称双相码双相码。它的特点 是每个码元用两个连续极性相反的脉冲来表示。 例： 0 0 7 0 1 10 10 01 01 10 01 10 ·特点：1)仅两电平 2) 有足够的定时信息；无直流；编码简单 3)缺点：频带利用率低 《通信原理课件》
《通信原理课件》 4、Manchester双相码 • 编码规则 Manchester码又称双相码双相码。它的特点 是每个码元用两个连续极性相反的脉冲来表示。 例： 1 1 0 0 1 0 1 10 10 01 01 10 01 10 • 特点：1) 仅两电平 2) 有足够的定时信息；无直流；编码简单 3) 缺点：频带利用率低

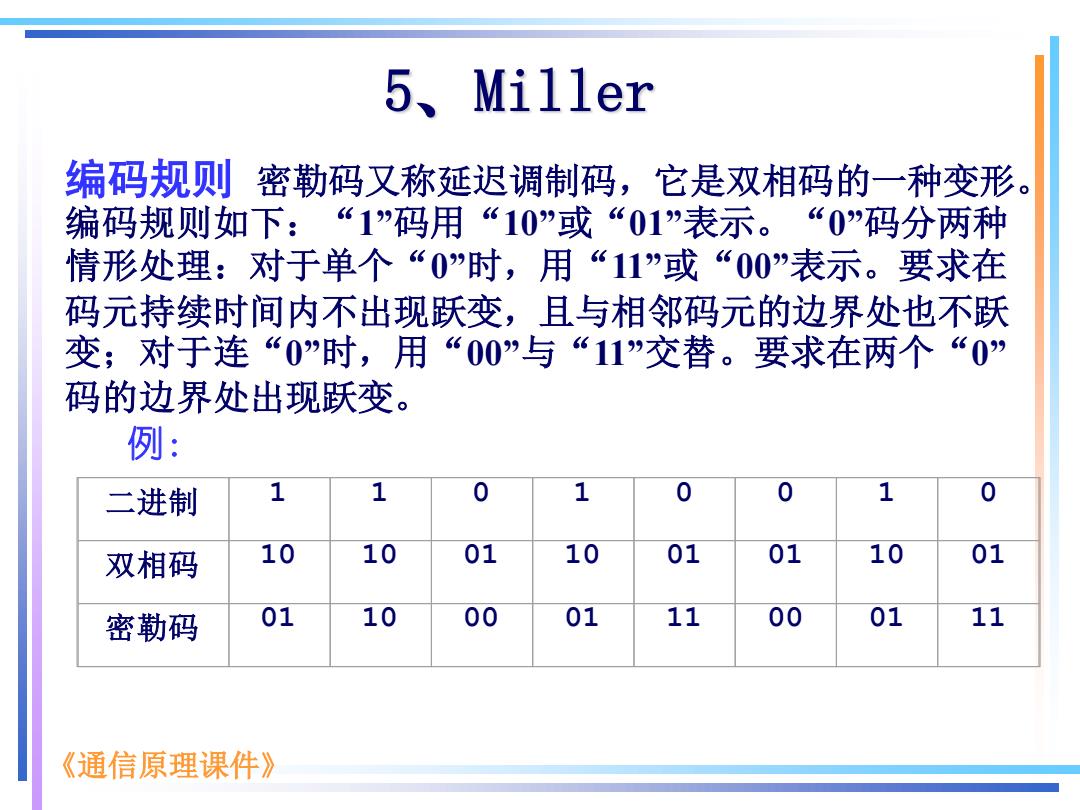

5、Mi11er 编码规则密勒码又称延迟调制码，它是双相码的一种变形。 编码规则如下：“1”码用“10”或“01”表示。“0”码分两种 情形处理：对于单个“0”时，用“11”或“00”表示。要求在 码元持续时间内不出现跃变，且与相邻码元的边界处也不跃 变；对于连“0”时，用“00”与“11”交替。要求在两个“0” 码的边界处出现跃变。 例： 二进制 1 1 0 1 0 0 1 0 双相码 10 10 01 10 01 01 10 01 密勒码 01 10 00 01 11 00 01 11 《通信原理课件》
《通信原理课件》 编码规则 密勒码又称延迟调制码，它是双相码的一种变形。 编码规则如下：“1”码用“10”或“01”表示。“0”码分两种 情形处理：对于单个“0”时，用“11”或“00”表示。要求在 码元持续时间内不出现跃变，且与相邻码元的边界处也不跃 变；对于连“0”时，用“00”与“11”交替。要求在两个“0” 码的边界处出现跃变。 例： 二进制 1 1 0 1 0 0 1 0 双相码 10 10 01 10 01 01 10 01 密勒码 01 10 00 01 11 00 01 11 5、Miller

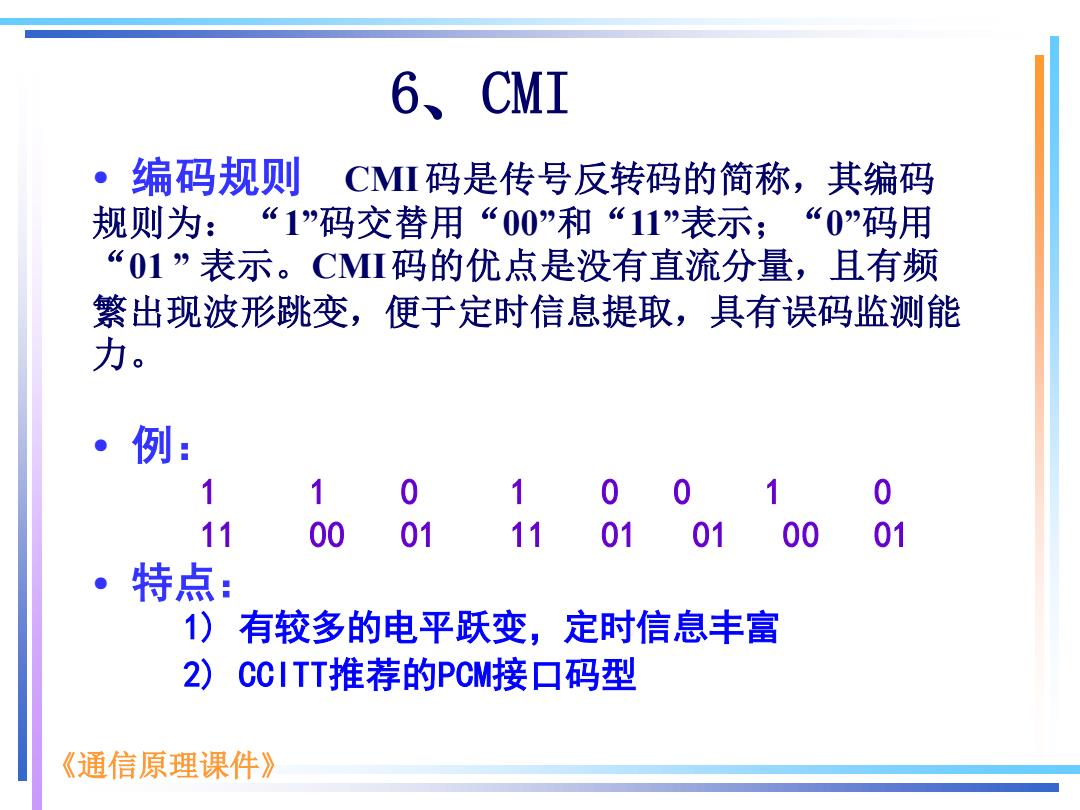

6、CMI ·编码规则 CMⅡ码是传号反转码的简称，其编码 规则为：“1”码交替用“00”和“11”表示；“0”码用 “01”表示。CMⅡ码的优点是没有直流分量，且有频 繁出现波形跳变，便于定时信息提取，具有误码监测能 力。 例： 1 1 0 1 0 0 1 0 11 00 01 11 01 01 00 01 特点： 1) 有较多的电平跃变，定时信息丰富 2)CCITT:推荐的PCM接口码型 《通信原理课件》
《通信原理课件》 • 编码规则 CMI 码是传号反转码的简称，其编码 规则为： “1”码交替用“00”和“11”表示；“0”码用 “01 ” 表示。CMI 码的优点是没有直流分量，且有频 繁出现波形跳变，便于定时信息提取，具有误码监测能 力。 • 例： 1 1 0 1 0 0 1 0 11 00 01 11 01 01 00 01 • 特点： 1) 有较多的电平跃变，定时信息丰富 2) CCITT推荐的PCM接口码型 6、CMI

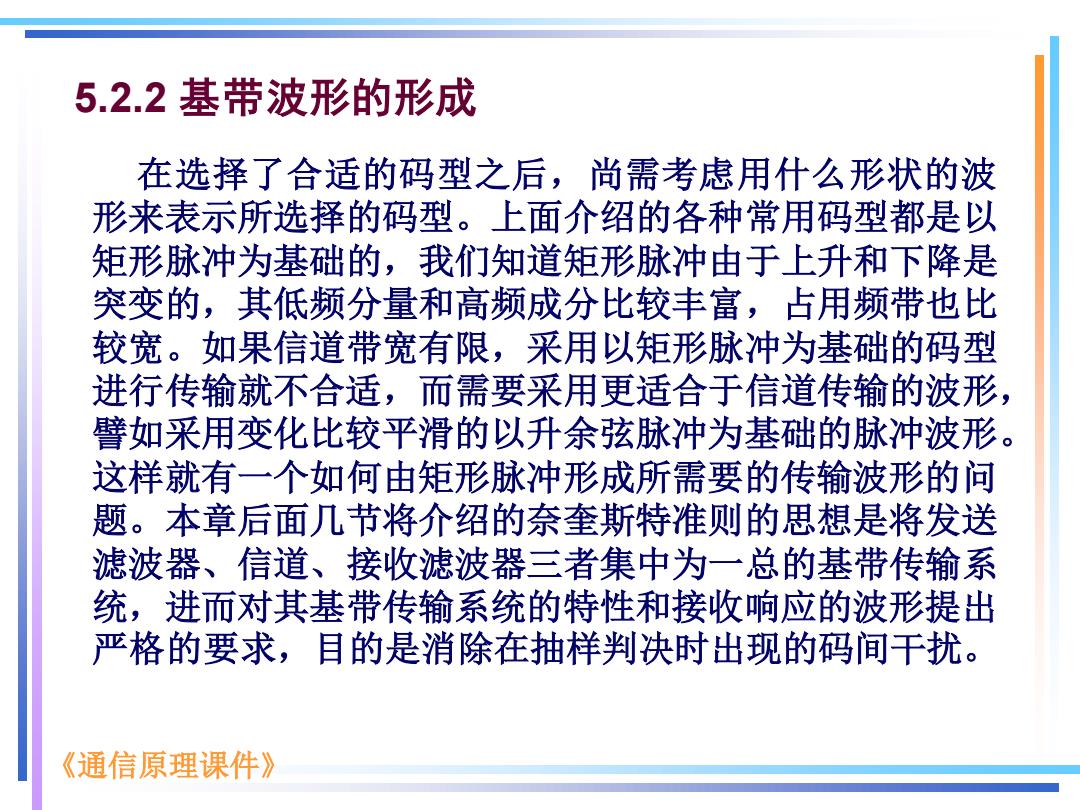

5.2.2基带波形的形成 在选择了合适的码型之后，尚需考虑用什么形状的波 形来表示所选择的码型。上面介绍的各种常用码型都是以 矩形脉冲为基础的，我们知道矩形脉冲由于上升和下降是 突变的，其低频分量和高频成分比较丰富，占用频带也比 较宽。如果信道带宽有限，采用以矩形脉冲为基础的码型 进行传输就不合适，而需要采用更适合于信道传输的波形， 譬如采用变化比较平滑的以升余弦脉冲为基础的脉冲波形。 这样就有一个如何由矩形脉冲形成所需要的传输波形的问 题。本章后面几节将介绍的奈奎斯特准则的思想是将发送 滤波器、信道、接收滤波器三者集中为一总的基带传输系 统，进而对其基带传输系统的特性和接收响应的波形提出 严格的要求，目的是消除在抽样判决时出现的码间干扰。 《通信原理课件》
《通信原理课件》 5.2.2 基带波形的形成 在选择了合适的码型之后，尚需考虑用什么形状的波 形来表示所选择的码型。上面介绍的各种常用码型都是以 矩形脉冲为基础的，我们知道矩形脉冲由于上升和下降是 突变的，其低频分量和高频成分比较丰富，占用频带也比 较宽。如果信道带宽有限，采用以矩形脉冲为基础的码型 进行传输就不合适，而需要采用更适合于信道传输的波形， 譬如采用变化比较平滑的以升余弦脉冲为基础的脉冲波形。 这样就有一个如何由矩形脉冲形成所需要的传输波形的问 题。本章后面几节将介绍的奈奎斯特准则的思想是将发送 滤波器、信道、接收滤波器三者集中为一总的基带传输系 统，进而对其基带传输系统的特性和接收响应的波形提出 严格的要求，目的是消除在抽样判决时出现的码间干扰
