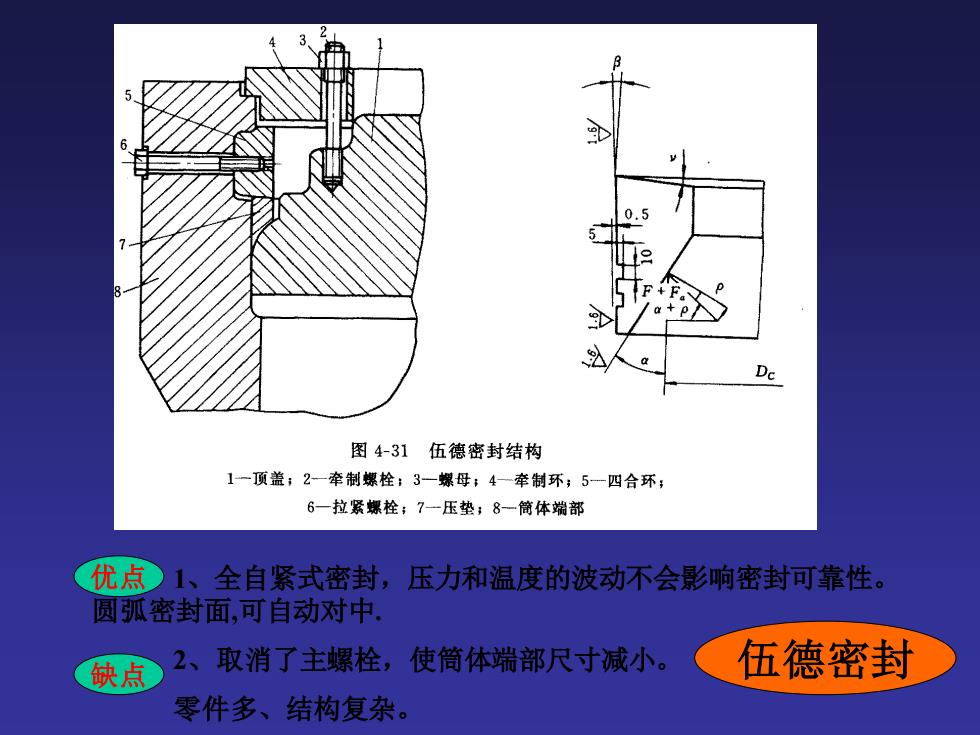

Dc 图4-31伍德密封结构 1一顶盖；2一牵制螺栓；3一螺母；4一牵制环；5一四合环： 6一拉紧螺栓；7一压垫；8筒体端部 优点1、全自紧式密封，压力和温度的波动不会影响密封可靠性。 圆弧密封面，可自动对中 缺点 2、取消了主螺栓，使筒体端部尺寸减小。 伍德密封 零件多、结构复杂
1、全自紧式密封，压力和温度的波动不会影响密封可靠性。 圆弧密封面,可自动对中. 2、取消了主螺栓，使筒体端部尺寸减小。 零件多、结构复杂。 优点 缺点 伍德密封

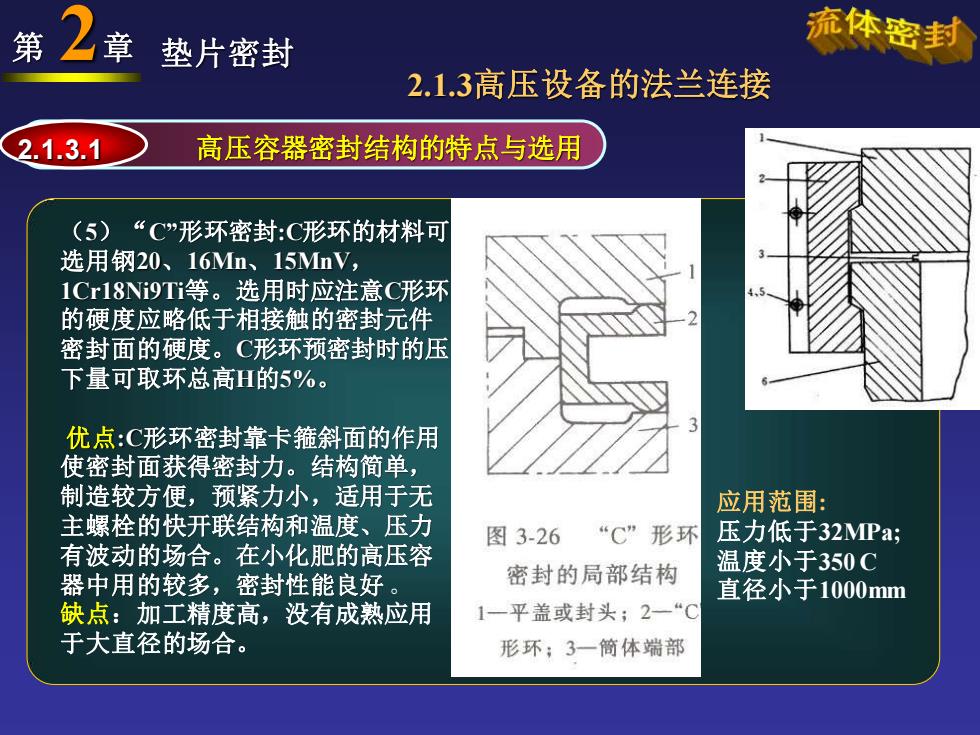

第 章 垫片密封 流体密封 2.1.3高压设备的法兰连接 2.1.3.1 高压容器密封结构的特点与选用 (5)“C”形环密封：C形环的材料可 选用钢20、16Mn、15MnV, 1Cr18N9Ti等。选用时应注意C形环 的硬度应略低于相接触的密封元件 密封面的硬度。C形环预密封时的压 下量可取环总高H的5%。 优点：C形环密封靠卡箍斜面的作用 使密封面获得密封力。结构简单， 制造较方便，预紧力小，适用于无 应用范围： 主螺栓的快开联结构和温度、压力 图3-26 “C”形环 压力低于32MPa; 有波动的场合。在小化肥的高压容 器中用的较多，密封性能良好。 密封的局部结构 温度小于350C 直径小于1000mm 缺点：加工精度高，没有成熟应用 1一平盖或封头；2一“C 于大直径的场合。 形环；3一筒体端部
第 2章 垫片密封 （5）“C”形环密封:C形环的材料可 选用钢20、16Mn、15MnV， 1Cr18Ni9Ti等。选用时应注意C形环 的硬度应略低于相接触的密封元件 密封面的硬度。C形环预密封时的压 下量可取环总高H的5%。 优点:C形环密封靠卡箍斜面的作用 使密封面获得密封力。结构简单， 制造较方便，预紧力小，适用于无 主螺栓的快开联结构和温度、压力 有波动的场合。在小化肥的高压容 器中用的较多，密封性能良好。 缺点：加工精度高，没有成熟应用 于大直径的场合。 2.1.3.1 高压容器密封结构的特点与选用 2.1.3高压设备的法兰连接 应用范围: 压力低于32MPa; 温度小于350 C 直径小于1000mm
