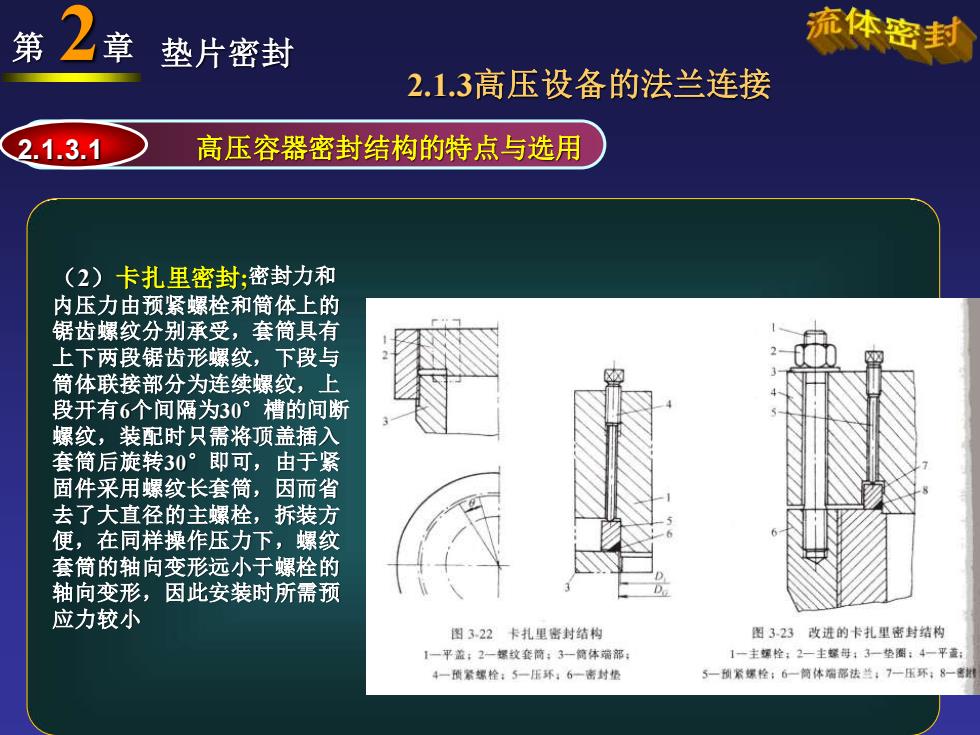

第☑ 章 垫片密封 流体密封 2.1.3高压设备的法兰连接 2.1.3.1 高压容器密封结构的特点与选用 (2)卡扎里密封：密封力和 内压力由预紧螺栓和简体上的 锯齿螺纹分别承受，套筒具有 上下两段锯齿形螺纹，下段与 筒体联接部分为连续螺纹，上 段开有6个间隔为30°槽的间断 螺纹，装配时只需将顶盖插入 套筒后旋转30°即可，由于紧 固件采用螺纹长套简，因而省 去了大直径的主螺栓，拆装方 便，在同样操作压力下，螺纹 套筒的轴向变形远小于螺栓的 轴向变形，因此安装时所需预 应力较小 图322卡扎里密封结构 图323改进的卡扎里密封结构 1一平盖；2一螺纹套筒：3一简体端部： 1一主第栓：2一主螺母：3一垫渴：4一平盖： 4一预繁螺栓：5一压环：6一密封柜 5一州紧螺栓：6一筒体端部法兰：7一压环：8一密
第 2章 垫片密封 （2）卡扎里密封;密封力和 内压力由预紧螺栓和筒体上的 锯齿螺纹分别承受，套筒具有 上下两段锯齿形螺纹，下段与 筒体联接部分为连续螺纹，上 段开有6个间隔为30°槽的间断 螺纹，装配时只需将顶盖插入 套筒后旋转30°即可，由于紧 固件采用螺纹长套筒，因而省 去了大直径的主螺栓，拆装方 便，在同样操作压力下，螺纹 套筒的轴向变形远小于螺栓的 轴向变形，因此安装时所需预 应力较小 2.1.3.1 高压容器密封结构的特点与选用 2.1.3高压设备的法兰连接
优点： 螺纹套筒代替主螺栓 承载能力大，装拆方便 预紧螺栓直径小 缺点： 螺纹套筒可能锈蚀 而拆卸困难。 (螺纹套筒可用 主螺栓代替) 图429改进型卡扎里密封结构 1一平盖；2-一螺纹套简；3一圆简端部；4一预紧螺栓；5一压环；6一密封垫片 卡扎里密封
优点： ● 螺纹套筒代替主螺栓， 承载能力大，装拆方便。 ● 预紧螺栓直径小 缺点： 螺纹套筒可能锈蚀 而拆卸困难。 （螺纹套筒可用 主螺栓代替） 卡扎里密封
第 章 垫片密封 2.1.3高压设备的法兰连接 流体密封 2.1.3.1 高压容器密封结构的特点与选用 (3)双锥环密封：双维密封为半自紧式密封，结 构如下： 半圆形槽沟槽 1)双锥密封面上垫有厚度为1mm左右的软金 属垫片。 0.1%0.15%)D 2)双锥环的密封面上开有二条半径为1~ 1.5mm、深1mm左右的半圆形沟槽或深1mm左右 的三角沟槽。 3)顶盖上放置双锥环处的圆柱支承面上开有几 条纵向半圆形沟槽。 4)双锥环的内圆柱面与顶盖的圆柱支承面之间， 其径向间隙应控制在δ=(0.1~0.15)%D1范围内。 D1为双锥环的内圆柱面直径，mm。 图3-24双锥环密封结构 5)锥角u=30°。 1一主螺母；2一垫圈；3一主螺栓； 6)双锥环密封面的粗糙度Ra为3.2um,顶盖及 4一顶盖：5一双维环；6一软金属垫片： 简体端部密封面的粗糙度为Ra=3.2~1.6m 7一筒体端部；8一螺栓；9一托环 双锥密封当受内压力时，介质进入双锥环与顶盖的环形间隙中，使双锥环径向扩张， 产生自紧作用。螺栓预紧力较小。双锥密封结构简单，加工精度要求不太高，在温度、压 力有波动的场合密封可靠。 双锥密封适用于设计压力6.4~35MPa、温度0~400℃、封口内径400~2000mm的压力容 器。具体应用举例：用于直径1300mm、压力32MPa的合成塔，直径达2800mm的绕带容器， 以及压力200MPa、温度小于300℃的超高压容器上
第 2章 垫片密封 （3）双锥环密封:双锥密封为半自紧式密封，结 构如下： 1）双锥密封面上垫有厚度为1mm左右的软金 属垫片。 2）双锥环的密封面上开有二条半径为1～ 1.5mm、深1mm左右的半圆形沟槽或深1mm左右 的三角沟槽。 3）顶盖上放置双锥环处的圆柱支承面上开有几 条纵向半圆形沟槽。 4）双锥环的内圆柱面与顶盖的圆柱支承面之间， 其径向间隙应控制在δ=（0.1～0.15）%D1范围内。 D1为双锥环的内圆柱面直径，mm。 5）锥角α=30°。 6）双锥环密封面的粗糙度Ra为3.2μm，顶盖及 筒体端部密封面的粗糙度为Ra=3.2～1.6μm 2.1.3.1 高压容器密封结构的特点与选用 2.1.3高压设备的法兰连接 双锥密封当受内压力时，介质进入双锥环与顶盖的环形间隙中，使双锥环径向扩张， 产生自紧作用。螺栓预紧力较小。双锥密封结构简单，加工精度要求不太高，在温度、压 力有波动的场合密封可靠。 双锥密封适用于设计压力6.4～35MPa、温度0～400℃、封口内径400～2000mm的压力容 器。具体应用举例：用于直径1300mm、压力32MPa的合成塔，直径达2800mm的绕带容器， 以及压力200MPa、温度小于300℃的超高压容器上
双锥密封二 双锥密封特点 1、结构简单，装拆方便、密封可靠，加工精度加求不 太高。 2、半自紧密封，主螺栓直径较小。 3、压力和温度波动时也能保证良好密封。 适用范围：P=6.435MPa t=0400°C Di=400~2000mm
1、结构简单，装拆方便、密封可靠,加工精度加求不 太高。 2、半自紧密封，主螺栓直径较小。 3、压力和温度波动时也能保证良好密封。 适用范围：P=6.4~35MPa t =0~400ºC Di =400~2000mm 双锥密封 双锥密封特点
第 章 垫片密封 流体密封 2.1.3高压设备的法兰连接 2.1.3.1 高压容器密封结构的特点与选用 （1)伍德密封：伍德密封的结构见图。该结构是目 前高压加氢装置上使用较为满意的一种高压自紧式 密封，其密封机理是靠密封环壳体锥面及浮动顶盖 的凸形面接触来实现的，借预紧螺栓达到预紧作用。 当工作时，介质压力通过浮动顶盖传递到密封环上， 从而产生自紧作用。四合环是可拆卸的，由四部分 组成并用螺栓联接，四合环和密封环之间做成斜面， 这样可越拉越紧。密封环三面做成斜形，给自紧作 用建立了先决条件。由于顶盖1可以自由移动，故温 度、压力有波动时密封性能良好，且有自紧作用。 开启速度快，适用于快开的场合。该结构虽然没有 大螺栓，但密封结构较复杂，零件多、组装时要求 图325伍德密封结构 高，加工精度要求高。 1一顶盖：2一牵制螺栓；3一螺母： 使用范围：直径D=600~800mm,温度t<350℃， 4一牵制环：5一四合环；6一拉紧 压力p≥30MPa 螺栓；7-压垫；8一筒体端部
第 2章 垫片密封 （1）伍德密封:伍德密封的结构见图。该结构是目 前高压加氢装置上使用较为满意的一种高压自紧式 密封，其密封机理是靠密封环壳体锥面及浮动顶盖 的凸形面接触来实现的，借预紧螺栓达到预紧作用。 当工作时，介质压力通过浮动顶盖传递到密封环上， 从而产生自紧作用。四合环是可拆卸的，由四部分 组成并用螺栓联接，四合环和密封环之间做成斜面， 这样可越拉越紧。密封环三面做成斜形，给自紧作 用建立了先决条件。由于顶盖1可以自由移动，故温 度、压力有波动时密封性能良好，且有自紧作用。 开启速度快，适用于快开的场合。该结构虽然没有 大螺栓，但密封结构较复杂，零件多、组装时要求 高，加工精度要求高。 使用范围：直径D=600～800mm，温度t＜350℃， 压力p≥30MPa 2.1.3.1 高压容器密封结构的特点与选用 2.1.3高压设备的法兰连接
