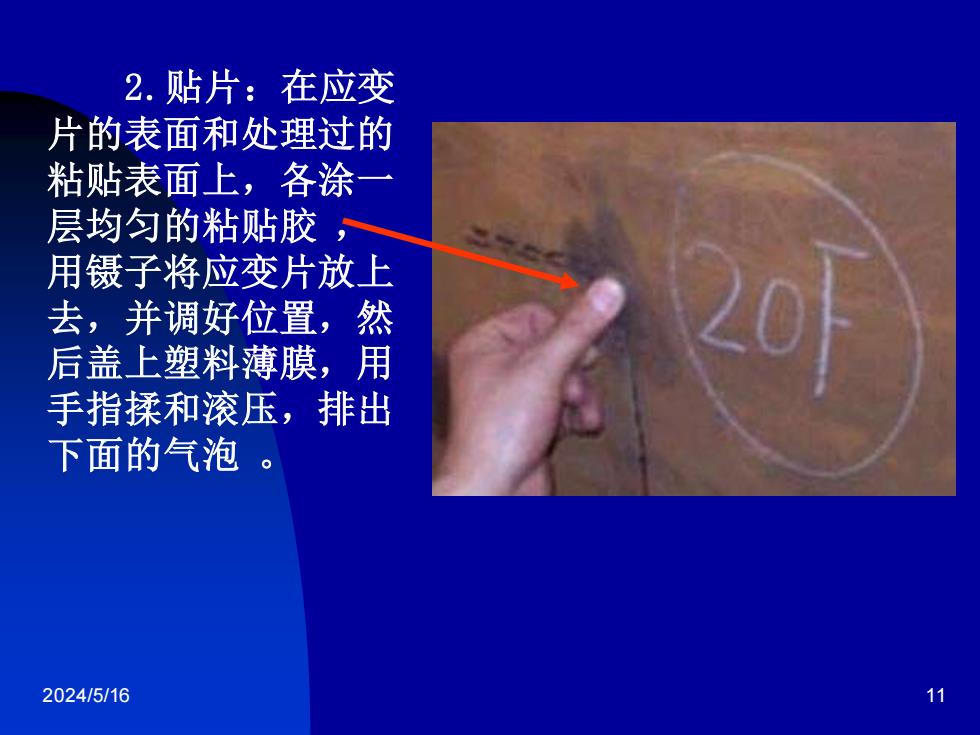

2.贴片：在应变 片的表面和处理过的 粘贴表面上，各涂一 层均匀的粘贴胶， 用镊子将应变片放上 去，并调好位置，然 后盖上塑料薄膜，用 手指揉和滚压，排出 下面的气泡。 202415/16 11
2024/5/16 11 2.贴片：在应变 片的表面和处理过的 粘贴表面上，各涂一 层均匀的粘贴胶 ， 用镊子将应变片放上 去，并调好位置，然 后盖上塑料薄膜，用 手指揉和滚压，排出 下面的气泡

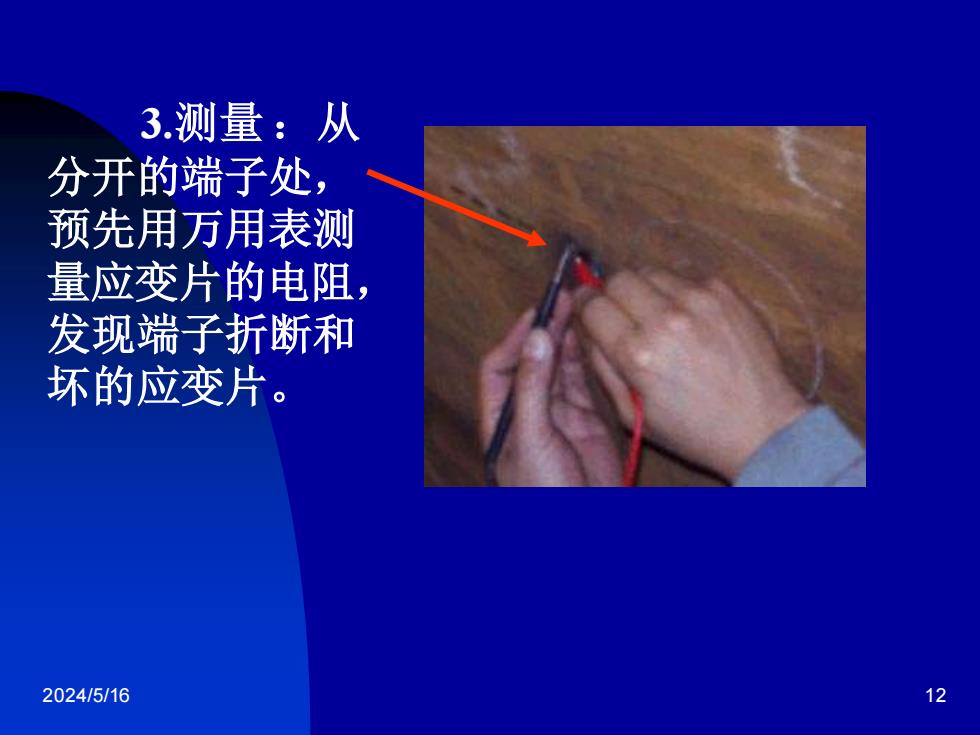

3.测量：从 分开的端子处， 预先用万用表测 量应变片的电阻， 发现端子折断和 坏的应变片。 2024/5/16 12
2024/5/16 12 3.测量 ：从 分开的端子处， 预先用万用表测 量应变片的电阻， 发现端子折断和 坏的应变片

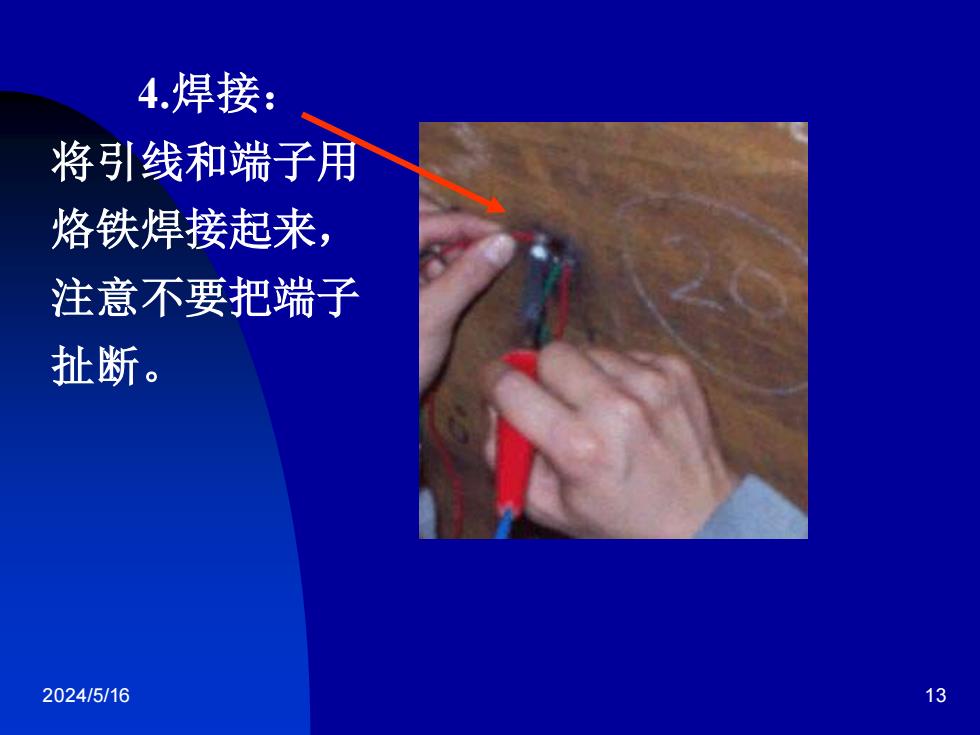

4.焊接： 将引线和端子用 烙铁焊接起来， 注意不要把端子 扯断。 2024/5/16 13
2024/5/16 13 4.焊接： 将引线和端子用 烙铁焊接起来， 注意不要把端子 扯断

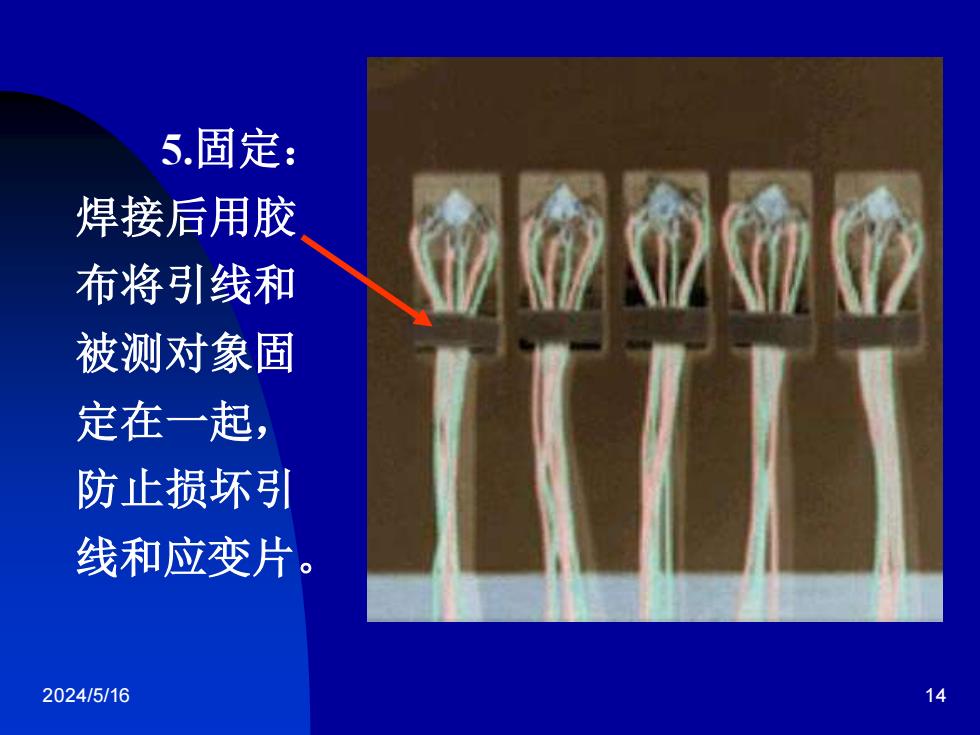

5.固定： 焊接后用胶 布将引线和 被测对象固 定在一起， 防止损坏引 线和应变片。 2024/5/16
2024/5/16 14 5.固定： 焊接后用胶 布将引线和 被测对象固 定在一起， 防止损坏引 线和应变片

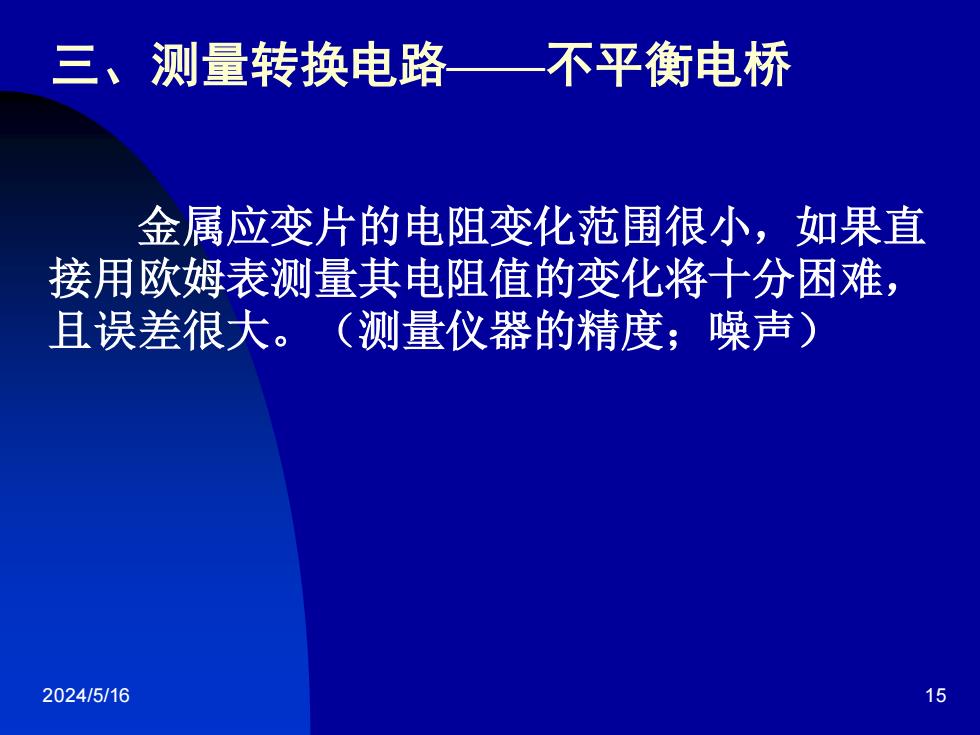

三、测量转换电路—不平衡电桥 金属应变片的电阻变化范围很小，如果直 接用欧姆表测量其电阻值的变化将十分困难， 且误差很大。（测量仪器的精度；噪声） 2024/5/16 15
2024/5/16 15 三、测量转换电路——不平衡电桥 金属应变片的电阻变化范围很小，如果直 接用欧姆表测量其电阻值的变化将十分困难， 且误差很大。（测量仪器的精度；噪声）
