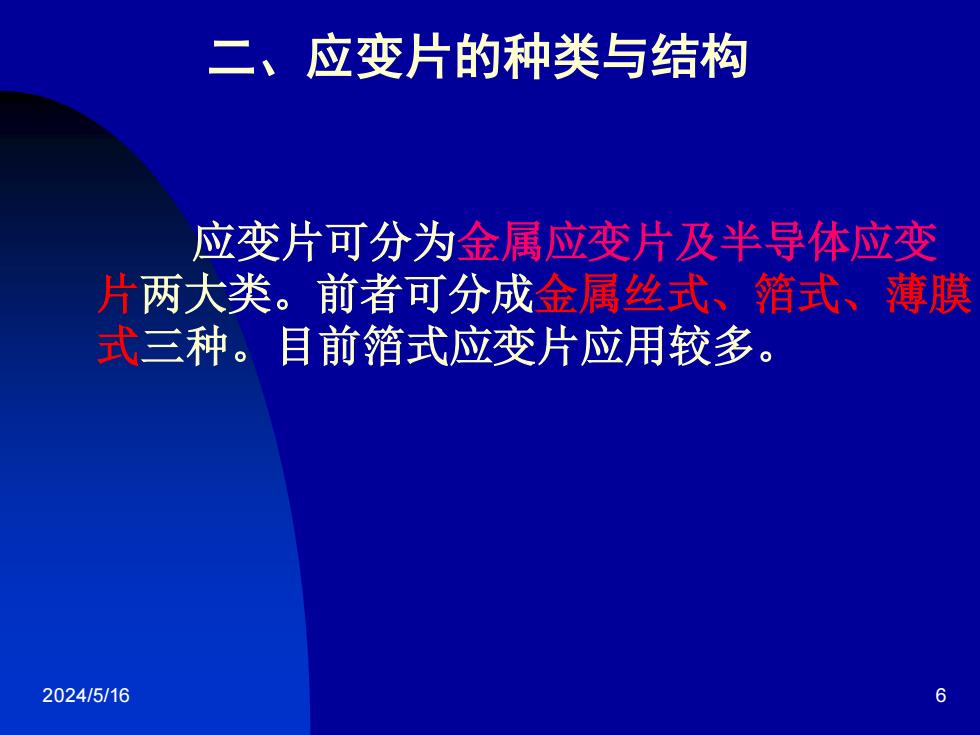

二、应变片的种类与结构 应变片可分为金属应变片及半导体应变 片两大类。前者可分成金属丝式、箔式、薄膜 式三种。目前箔式应变片应用较多。 2024/5/16 6
2024/5/16 6 二、应变片的种类与结构 应变片可分为金属应变片及半导体应变 片两大类。前者可分成金属丝式、箔式、薄膜 式三种。目前箔式应变片应用较多
箔式应变片的外形 2024/5/16
2024/5/16 7 箔式应变片的外形

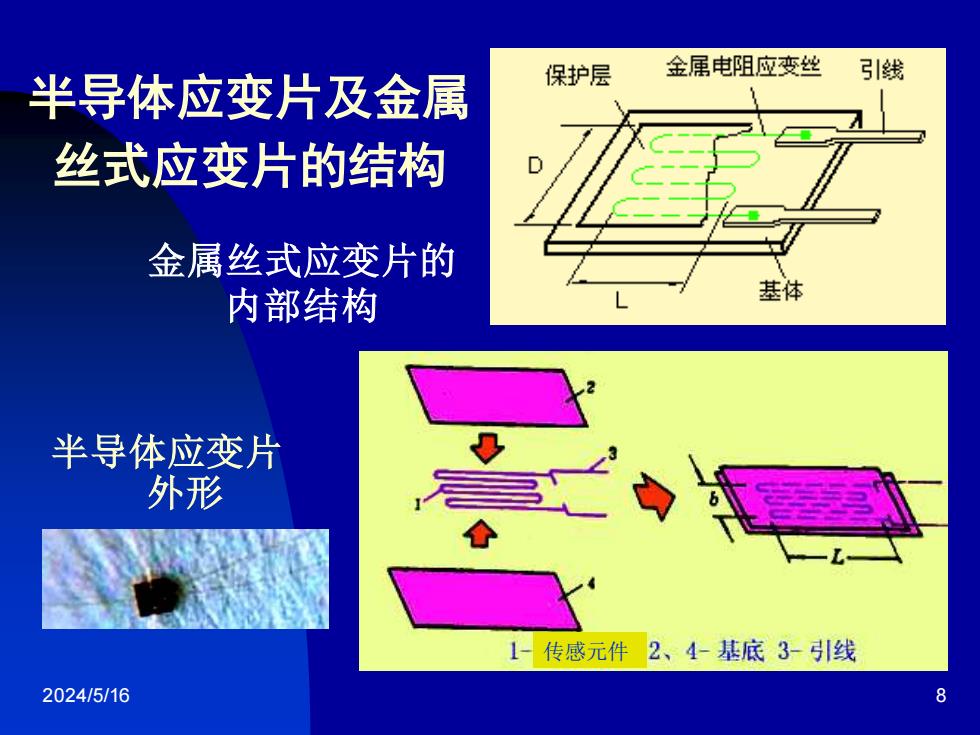

保护层 金属电阻应变丝 引线 半导体应变片及金属 丝式应变片的结构 金属丝式应变片的 内部结构 基体 半导体应变片 外形 1叫传感元件2、4-基底3-引线 2024/5/16 8
2024/5/16 8 半导体应变片及金属 丝式应变片的结构 半导体应变片 外形 金属丝式应变片的 内部结构 传感元件
应变片主要性能指标举例 应变片主要技术指标 电阻值( 电阻温度系数 极限工作温度 最大工作电流 参数名称 G 灵敏度 (1C) C mA PZ-120型 120 1.92.1 20x10-6 -10~40 0 PJ-120型 120 1.92.1 20x10-6 -10~40 2 BX-200型 200 1.92.2 —① 3060 5 BA-120型 120 1.92.2 一 -30-200 BB-350型 350 1.92.2 -30170 2 PBD-1K型 1000+10% 140±5% <0.4% <60 15 PBD-120型 120+10% 120±5% <02% 60 25 ①可根据被粘贴材料的线膨张系数进行自补偿加工，以下同。 上表中，哪几个型号是半导体应变片？ 依据是什么？ 2024/5/16 9
2024/5/16 9 应变片主要性能指标举例 上表中，哪几个型号是半导体应变片？ 依据是什么？

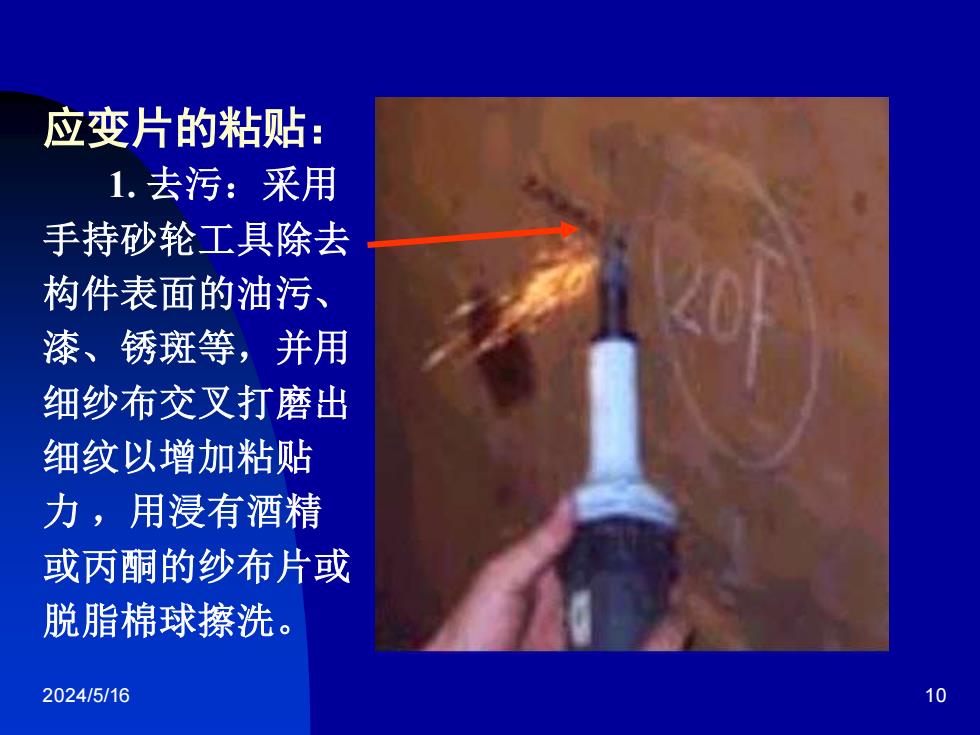

应变片的粘贴： 1.去污：采用 手持砂轮工具除去 构件表面的油污、 漆、锈斑等，并用 细纱布交叉打磨出 细纹以增加粘贴 力，用浸有酒精 或丙酮的纱布片或 脱脂棉球擦洗。 2024/5/16 10
2024/5/16 10 应变片的粘贴： 1. 去污：采用 手持砂轮工具除去 构件表面的油污、 漆、锈斑等，并用 细纱布交叉打磨出 细纹以增加粘贴 力 ，用浸有酒精 或丙酮的纱布片或 脱脂棉球擦洗
