1.1基本概念 1.1.3传感器的分类 ◆按工作机理分类 可分为物理型、化学型、生物型 按构成原理又分为：结构型、物性型和复合型三大类 ◆按能量的转换分类 可分为能量控制型和能量转换型 ◆按输入量分类 常用的有机、光、电和化学等传感器 ◆按输出信号的性质分类 可分为模拟式传感器和数字式传感器
1.1 基本概念 1.1.3 传感器的分类 按工作机理分类 可分为物理型、化学型、生物型 按构成原理又分为：结构型、物性型和复合型三大类 按能量的转换分类 可分为能量控制型和能量转换型 按输入量分类 常用的有机、光、电和化学等传感器 按输出信号的性质分类 可分为模拟式传感器和数字式传感器
1.1基本概念 1.1.4传感器技术的发展方向 ◆开发新的敏感、传感材料 ◆开发研制新型传感器及组成新型测试系统 ◆研究新一代的智能化传感器及测试系统 ◆传感器发展集成化 ◆多功能与多参数传感器的研究
1.1 基本概念 1.1.4 传感器技术的发展方向 开发新的敏感、传感材料 开发研制新型传感器及组成新型测试系统 研究新一代的智能化传感器及测试系统 传感器发展集成化 多功能与多参数传感器的研究
1.2传感器的一般特性 1.2.1传感器的静态特性 传感器的静态特性定义：被测量处于稳定状 态下的输入输出关系。 1.线性度 ◆传感器的线性度是指传感器的输出与输入之间数 量关系的线性程度。 ◆输出与输入关系可分为线性特性和非线性特性。 ◆传感器的输出与输入关系： y=ao+ax+ax2+...+ax
1.2 传感器的一般特性 1.2.1 传感器的静态特性 传感器的静态特性定义：被测量处于稳定状 态下的输入输出关系。 1．线性度 传感器的线性度是指传感器的输出与输入之间数 量关系的线性程度。 输出与输入关系可分为线性特性和非线性特性。 传感器的输出与输入关系: 0 1 1 2 2 n n y a a x a x ... a x
1.2传感器的一般特性 ◆ 实际使用中，为了标定和数据处理的方便，希 望得到线性关系，因此引入了非线性补偿电路 或者计算机软件法等补偿环节。 ◆ 非线性的方次不高，输入量变化范围较小时， 可用一条直线（切线或割线)近似地代表实际 曲线的一段。 ◆ 使传感器输出一输入特性线性化，所采用的直 线称为拟合直线
1.2 传感器的一般特性 实际使用中，为了标定和数据处理的方便，希 望得到线性关系，因此引入了非线性补偿电路 或者计算机软件法等补偿环节。 非线性的方次不高，输入量变化范围较小时， 可用一条直线（切线或割线）近似地代表实际 曲线的一段。 使传感器输出—输入特性线性化，所采用的直 线称为拟合直线

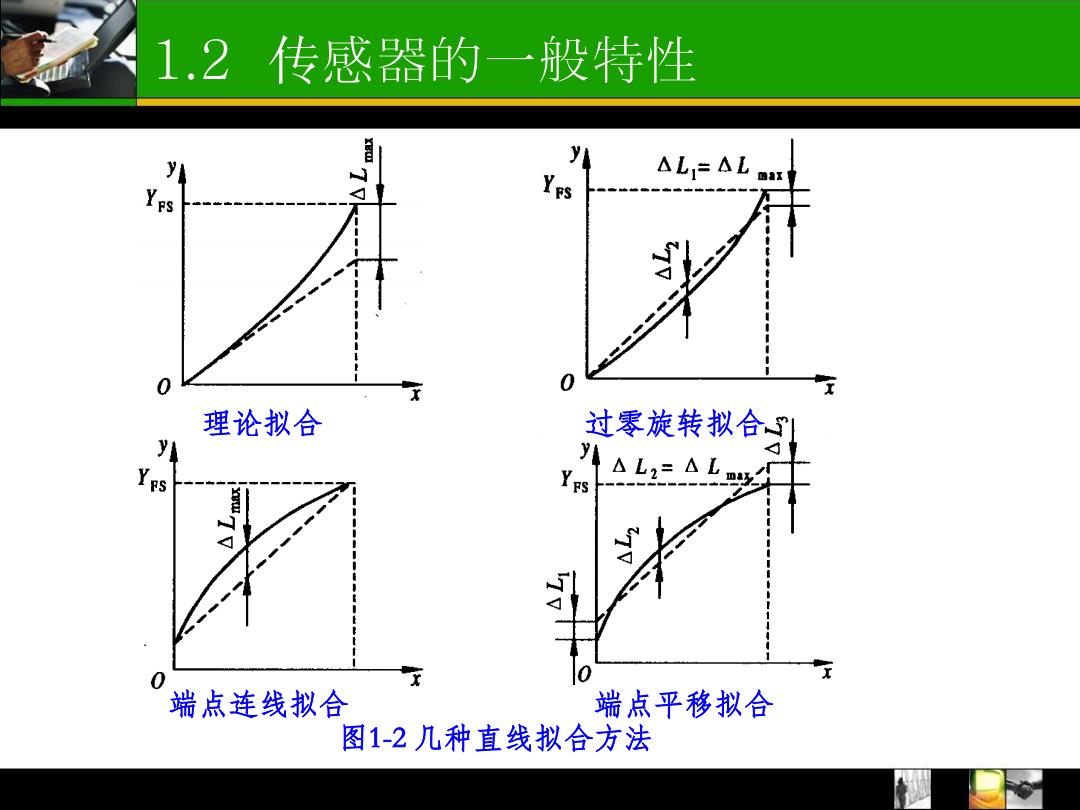

1.2传感器的一般特性 y △L=△L 理论拟合 过零旋转拟合” △L2=△L 0 0 端点连线拟合 端点平移拟合 图1-2几种直线拟合方法
1.2 传感器的一般特性 理论拟合 过零旋转拟合 端点连线拟合 端点平移拟合 图1-2 几种直线拟合方法
