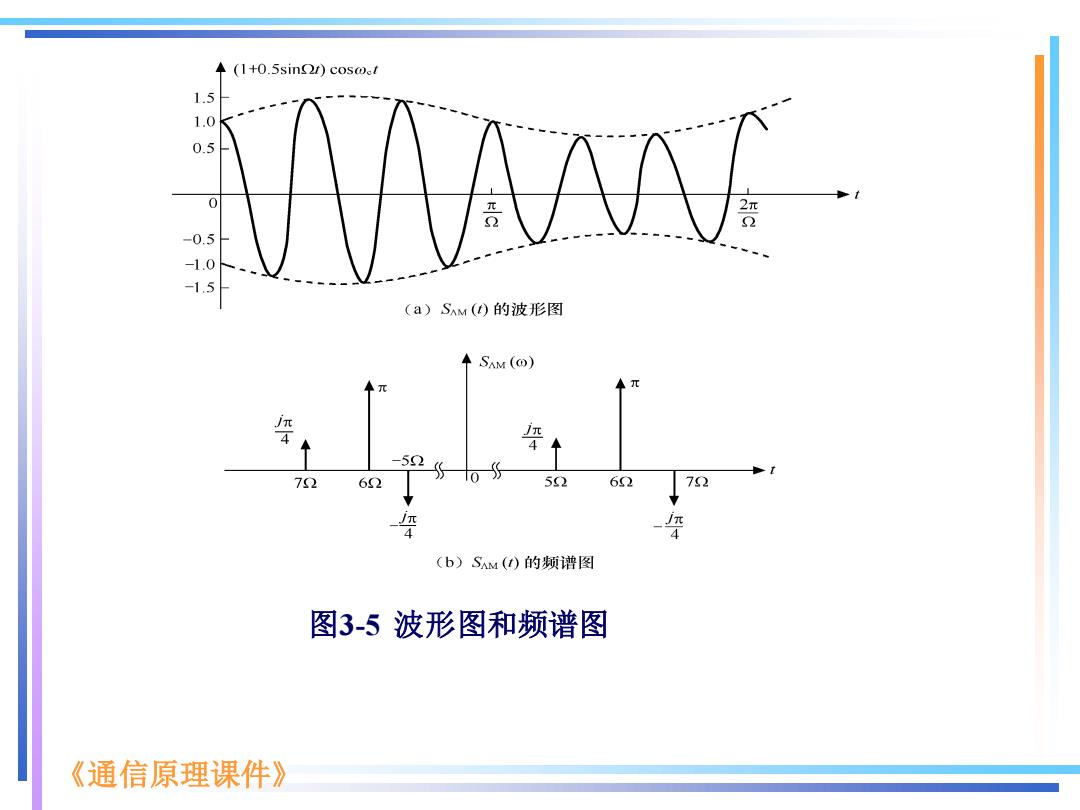

◆(1+0.5sim2r)coso.t 1.5 1.0 0.5 0 2π -0.5 -1.0 15 (a)SM(t)的波形图 SAM ( π 4 -52 72 62 52 62 72 4 (b)SAM(t)的频谱图 图3-5波形图和频谱图 《通信原理课件》
《通信原理课件》 图3-5 波形图和频谱图

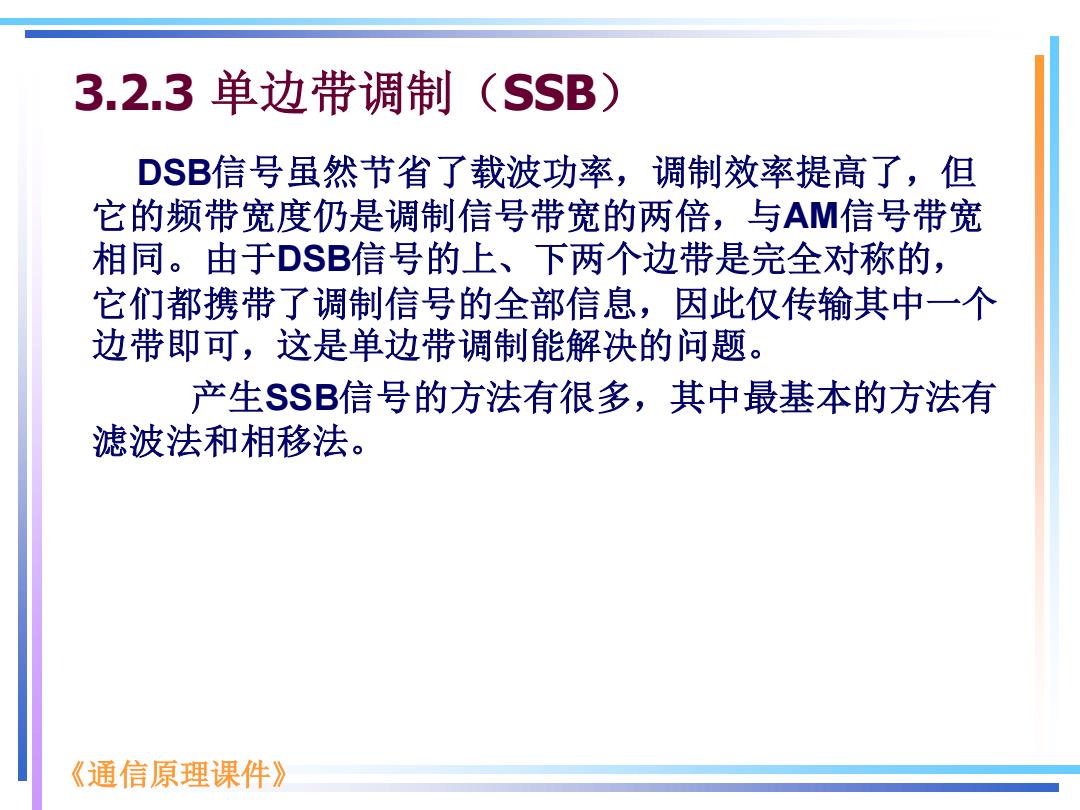

3.2.3单边带调制 (SSB) DSB信号虽然节省了载波功率，调制效率提高了，但 它的频带宽度仍是调制信号带宽的两倍，与AM信号带宽 相同。由于DSB信号的上、下两个边带是完全对称的， 它们都携带了调制信号的全部信息，因此仅传输其中一个 边带即可，这是单边带调制能解决的问题。 产生SSB信号的方法有很多，其中最基本的方法有 滤波法和相移法。 《通信原理课件》
《通信原理课件》 3.2.3 单边带调制（SSB） DSB信号虽然节省了载波功率，调制效率提高了，但 它的频带宽度仍是调制信号带宽的两倍，与AM信号带宽 相同。由于DSB信号的上、下两个边带是完全对称的， 它们都携带了调制信号的全部信息，因此仅传输其中一个 边带即可，这是单边带调制能解决的问题。 产生SSB信号的方法有很多，其中最基本的方法有 滤波法和相移法

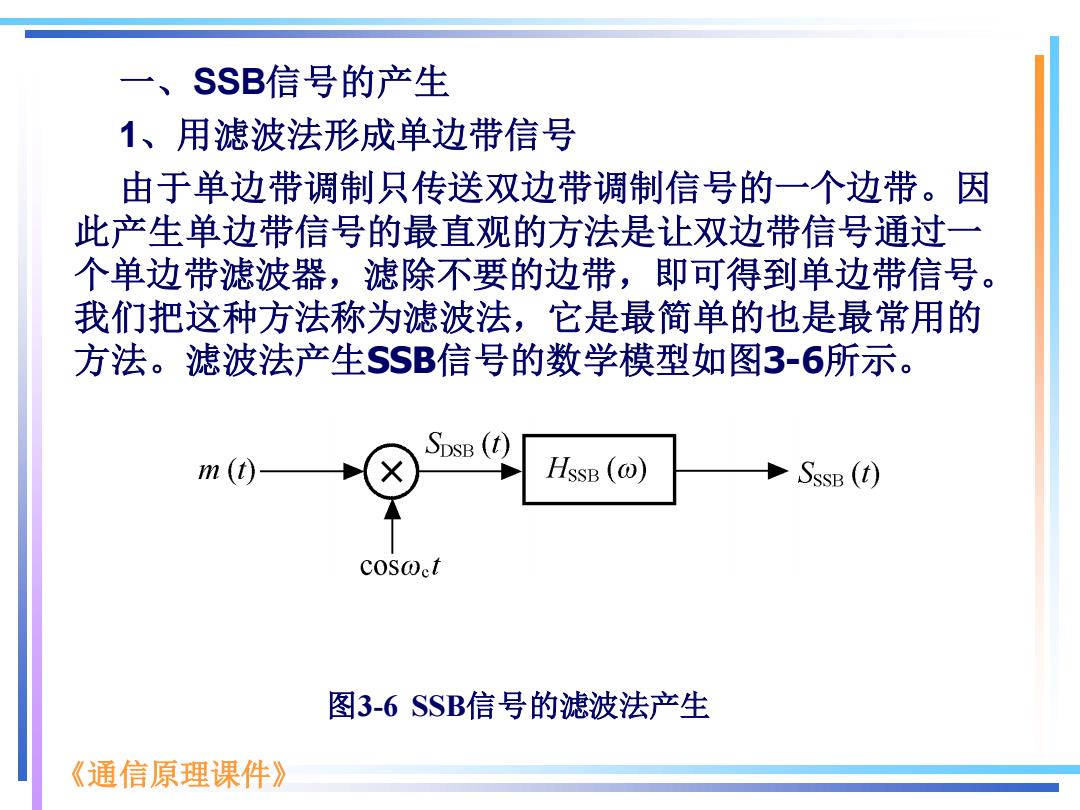

一、 SSB信号的产生 1、用滤波法形成单边带信号 由于单边带调制只传送双边带调制信号的一个边带。因 此产生单边带信号的最直观的方法是让双边带信号通过一 个单边带滤波器，滤除不要的边带，即可得到单边带信号。 我们把这种方法称为滤波法，它是最简单的也是最常用的 方法。滤波法产生SSB信号的数学模型如图3-6所示。 m (t) Hsse(@) SssB (t) cOS@ct 图3-6SSB信号的滤波法产生 《通信原理课件》
《通信原理课件》 一、SSB信号的产生 1、用滤波法形成单边带信号 由于单边带调制只传送双边带调制信号的一个边带。因 此产生单边带信号的最直观的方法是让双边带信号通过一 个单边带滤波器，滤除不要的边带，即可得到单边带信号。 我们把这种方法称为滤波法，它是最简单的也是最常用的 方法。滤波法产生SSB信号的数学模型如图3-6所示。 图3-6 SSB信号的滤波法产生

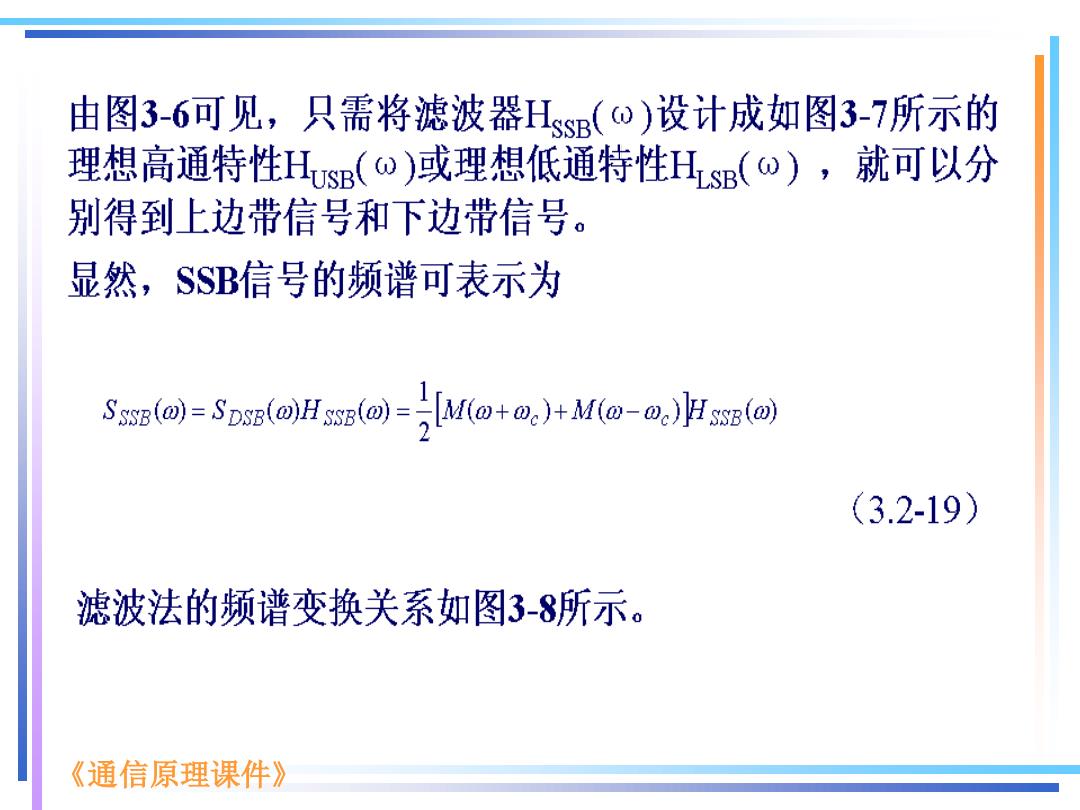

由图3-6可见，只需将滤波器Hss(o)设计成如图3-7所示的 理想高通特性Hs(o)或理想低通特性Hs(o)，就可以分 别得到上边带信号和下边带信号。 显然，SSB信号的频谱可表示为 SssB(0)-Spsp(@)Hssp(@)-[M(o+@.)+M(o-0)JssB( (3.2-19) 滤波法的频谱变换关系如图3-8所示。 《通信原理课件》
《通信原理课件》
◆HusB(O) -0c 0 Wc (a) ↑HsB(O) 0 We (b) 图3-7形成SSB信号的滤波特性 《通信原理课件》
《通信原理课件》 图3-7 形成SSB信号的滤波特性
