LART RxD 串行输入移位寄存器 输入数据缓冲器 奇偶错 D -D CLOCK 逆出错 饮货 R ESET- W 控制器 CLOCK RD cs TBE 》 输出数据缓冲器 TxD 串行输出移位寄存器
a.奇偶错误 如上所述，在接收时，UART检查接收到的每一个字符的 “1”的个数这个标志，发出奇偶校验出错信息。 b.帧错误 若接收到的字符格式不符合规定（如缺少停止位等），则置 位该标志，发出帧出错信息 。 c.丢失（溢出）错误 UART是一种双缓冲器结构。例如，在接收时，接收的数据 先由移位寄存器移位，把串行数据变成并行数据，然后送 到接收数据寄存器，由输入指令将数据送到CPU中。由于数 据送到接收数据寄存器，所以即使CPU还没取走这个数据 UART也可以接收另一个新的字符。但若UABT接收到第二个 字符的停止位，且要把第二个字符传送到接收数据寄存器 时，CPU还没取走上一个数据，于是第一个数据会被丢失 。 如果UART出现这种情况就置位丢失（溢出）标志，发出丢失 出错信息
a. 奇偶错误 如上所述，在接收时，UART检查接收到的每一个字符的 “1”的个数这个标志，发出奇偶校验出错信息。 b. 帧错误 若接收到的字符格式不符合规定(如缺少停止位等)，则置 位该标志，发出帧出错信息。 c. 丢失(溢出)错误 UART是一种双缓冲器结构。例如，在接收时，接收的数据 先由移位寄存器移位，把串行数据变成并行数据，然后送 到接收数据寄存器，由输入指令将数据送到CPU中。由于数 据送到接收数据寄存器，所以即使CPU还没取走这个数据， UART也可以接收另一个新的字符。但若UABT接收到第二个 字符的停止位，且要把第二个字符传送到接收数据寄存器 时，CPU还没取走上一个数据，于是第一个数据会被丢失。 如果UART出现这种情况就置位丢失(溢出)标志，发出丢失 出错信息
DDDBBBOLE t

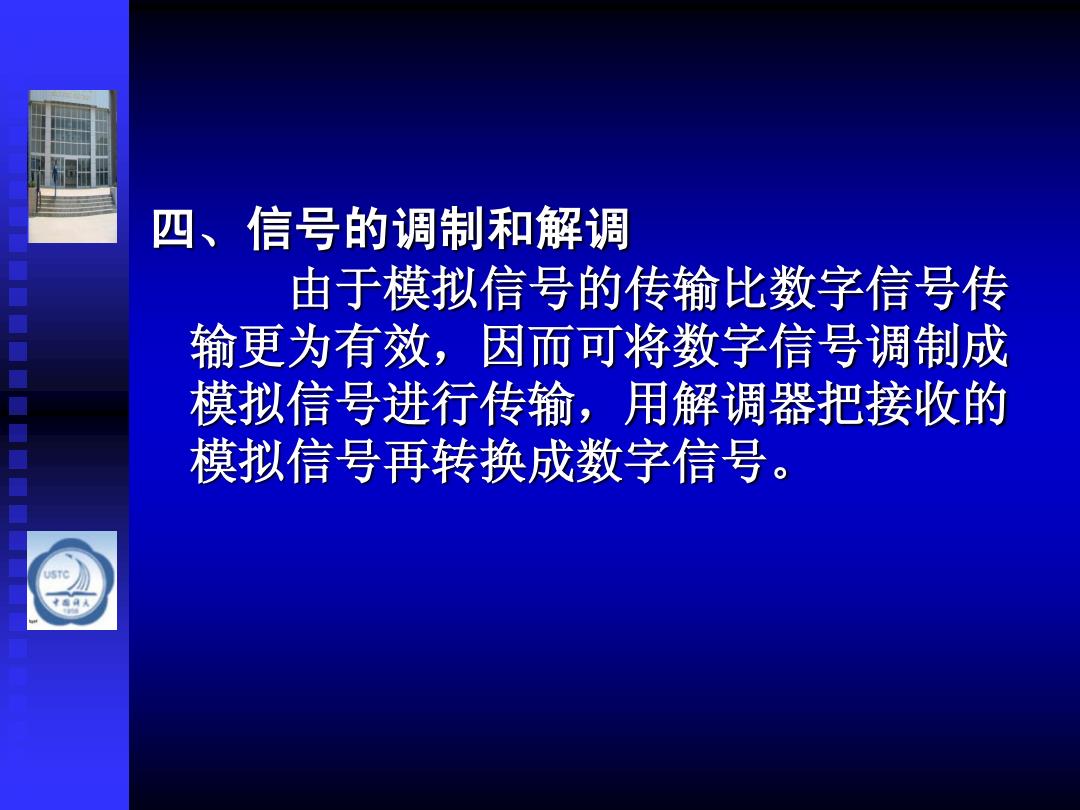

四、信号的调制和解调 由于模拟信号的传输比数字信号传 输更为有效，因而可将数字信号调制成 模拟信号进行传输，用解调器把接收的 模拟信号再转换成数字信号
四、信号的调制和解调 由于模拟信号的传输比数字信号传 输更为有效，因而可将数字信号调制成 模拟信号进行传输，用解调器把接收的 模拟信号再转换成数字信号

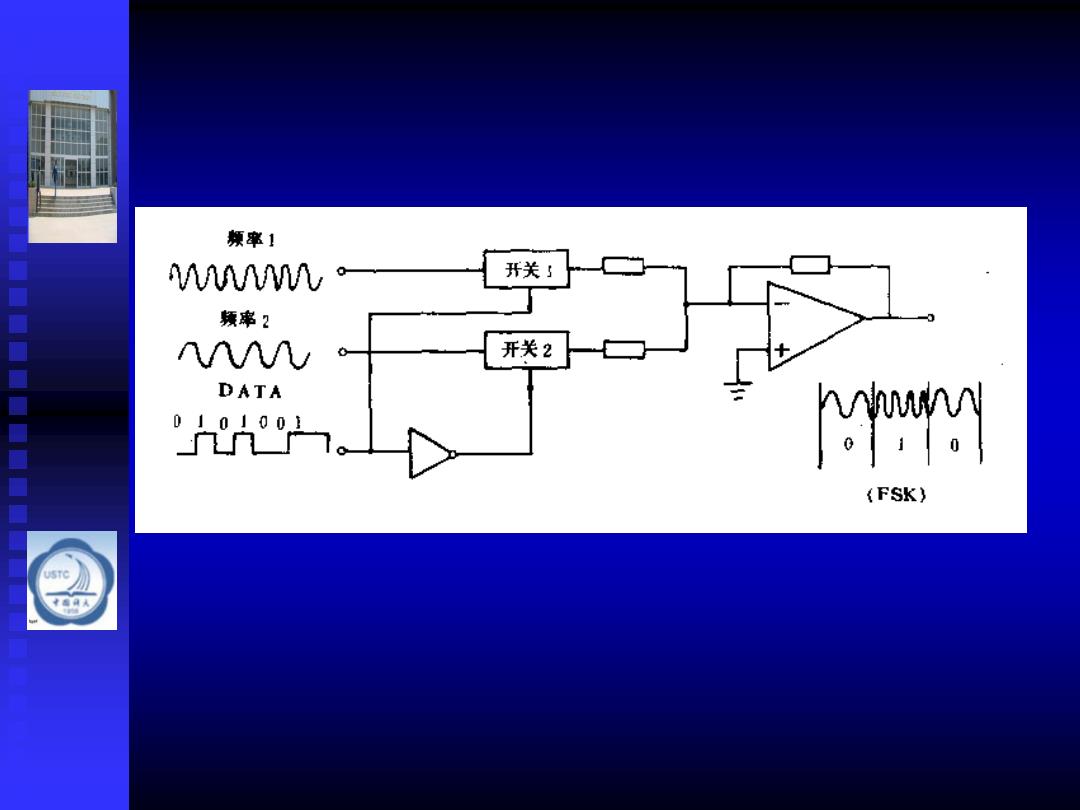

频率1 开关 频串2 u 开关2 DATA hh。 0101001 mm (FSK)
