D6 Do D ●·。● CLK CLK 并入串出移位寄存器 Di1 D7 。。e●● CLK CLK 并出串入移位寄存器
D Q D Q CLK D Q CLK „„ „„ D6 D0 并入串出移位寄存器 D Q D Q CLK D Q CLK „„ „„ D1 D7 并出串入移位寄存器 0 0 1 1 0 0 0 0 0 0 0 0 1 1 0 0 0 0 0 0 0 0 0 0 0 1 D7 D0

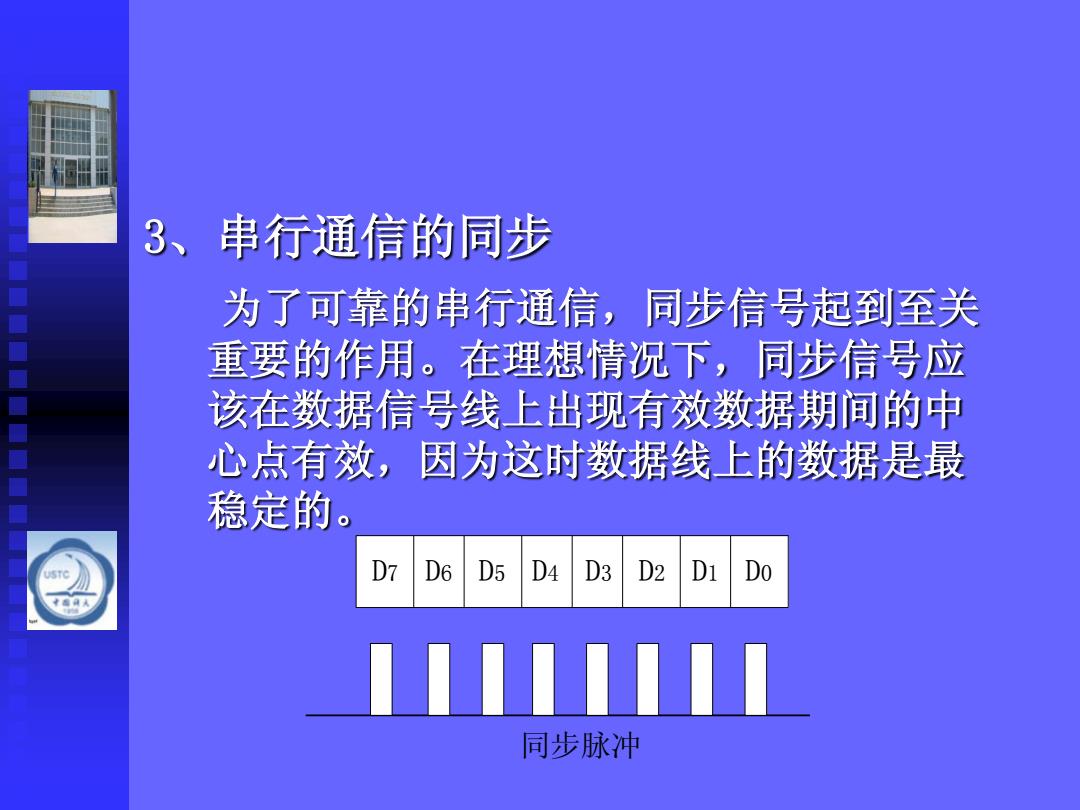

3、串行通信的同步 为了可靠的串行通信，同步信号起到至关 重要的作用。在理想情况下，同步信号应 该在数据信号线上出现有效数据期间的中 心点有效，因为这时数据线上的数据是最 稳定的。 D7 D6 D5 D4 D3 D2 D1 Do 同步脉冲
3、串行通信的同步 为了可靠的串行通信，同步信号起到至关 重要的作用。在理想情况下，同步信号应 该在数据信号线上出现有效数据期间的中 心点有效，因为这时数据线上的数据是最 稳定的。 D7 D6 D5 D4 D3 D2 D1 D0 同步脉冲

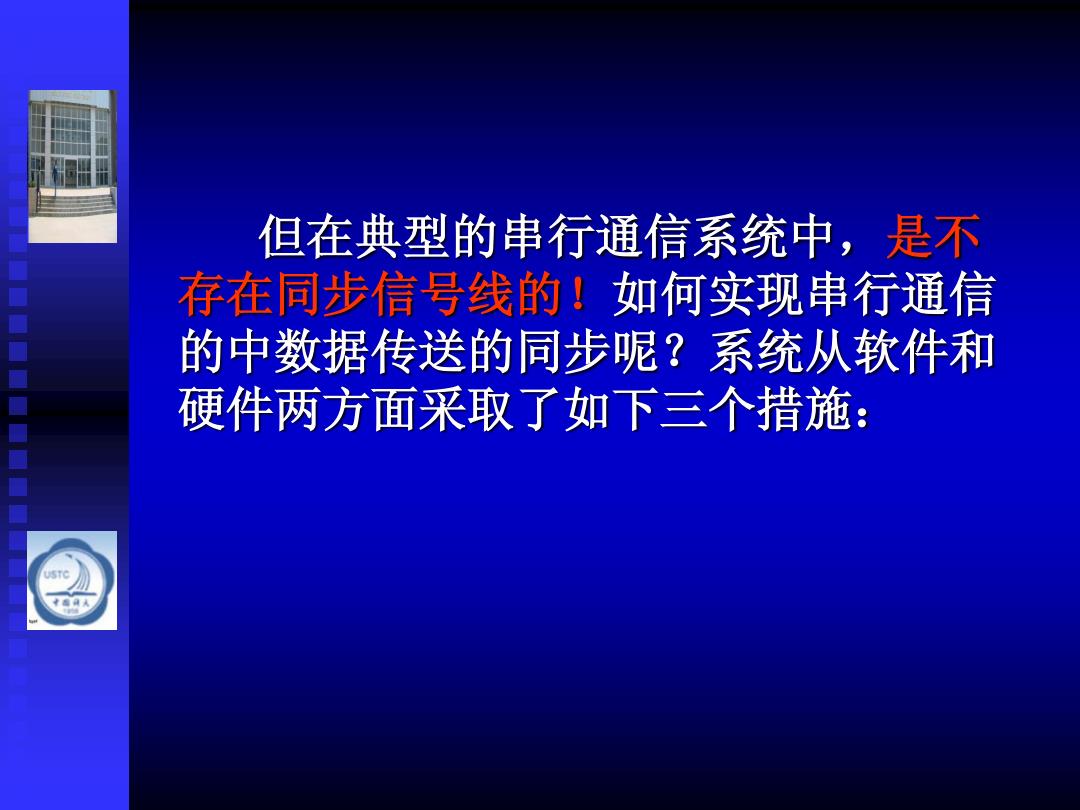

但在典型的串行通信系统中，是不 存在同步信号线的！如何实现串行通信 的中数据传送的同步呢？系统从软件和 硬件两方面采取了如下三个措施
但在典型的串行通信系统中，是不 存在同步信号线的！如何实现串行通信 的中数据传送的同步呢？系统从软件和 硬件两方面采取了如下三个措施：

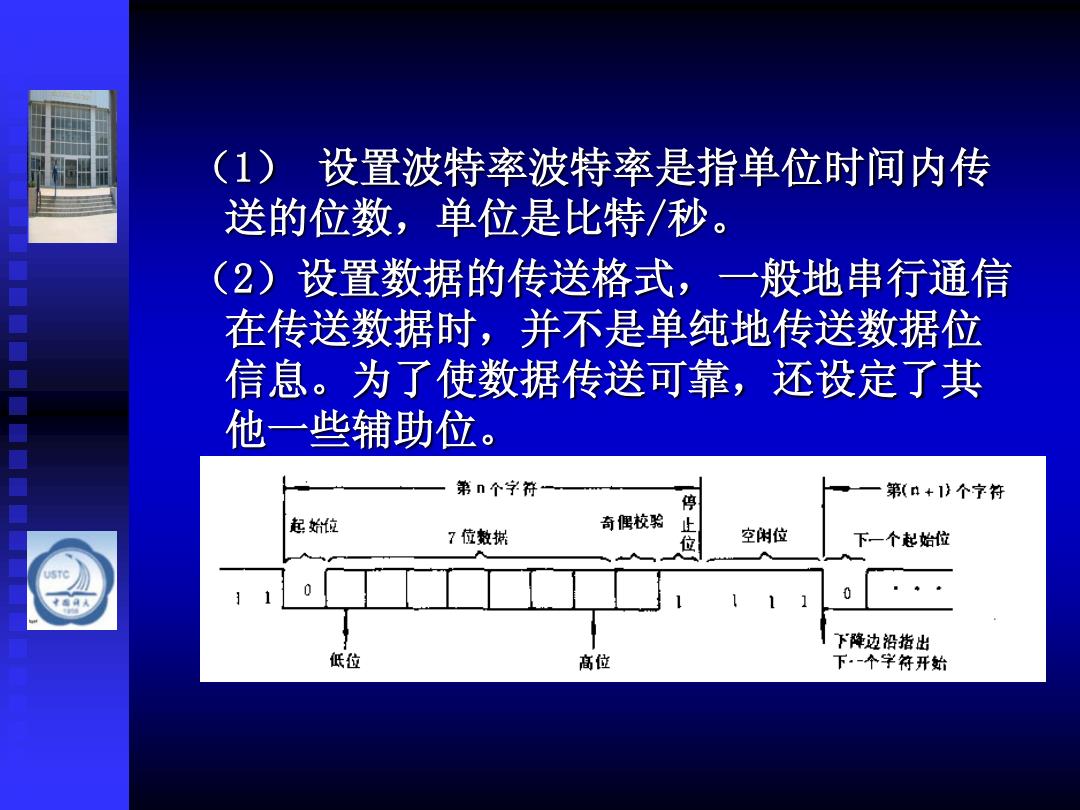

(1)设置波特率波特率是指单位时间内传 送的位数，单位是比特/秒。 (2)设置数据的传送格式，一般地串行通信 在传送数据时，并不是单纯地传送数据位 信息。为了使数据传送可靠，还设定了其 他一些辅助位。 第n个学符 停 第口+1》个字符 起始位 奇偶校验 7位数据 位 空闲位 下一个起始位 下降边沿指出 低位 高位 下-个学符开始
（1） 设置波特率波特率是指单位时间内传 送的位数，单位是比特/秒。 （2）设置数据的传送格式，一般地串行通信 在传送数据时，并不是单纯地传送数据位 信息。为了使数据传送可靠，还设定了其 他一些辅助位
(3)设置波特率因子 在异步通信方式进行通信时，发送端需 要用时钟来决定每1位对应的时间长度，接 收端也需要用一个时钟来测定每1位的时间 长度，前一个时钟叫发送时钟，后一个时 钟叫接收时钟。这两个时钟的频率可以是 波特率的数倍，一般取16倍、32倍或64倍。 这个倍数就称为波特率因子
（3） 设置波特率因子 在异步通信方式进行通信时，发送端需 要用时钟来决定每1位对应的时间长度，接 收端也需要用一个时钟来测定每1位的时间 长度，前一个时钟叫发送时钟，后一个时 钟叫接收时钟。这两个时钟的频率可以是 波特率的数倍，一般取16倍、32倍或64倍。 这个倍数就称为波特率因子
