MCS51单片微机 EA/VPp一(31脚)：EA为访问内部或外部程序存 电一体 储器选择信号.当EA保持高电平时，为访问内部程 序存储器，当程序指针PC值超过片内程序存储器地 址（如8051/8751的PC超过0FFFH)时，将自动转 技术基础 向外部程序存储器继续运行，当EA保持低电平时， 则只访问外部程序存储器.因此，对8031而盲， EA必须接低电平。VPP为片内EPROM(8751型)编程 电压输入端.在片内EPROM编程时，由此引脚提供 第三章接口设计 编程高电压

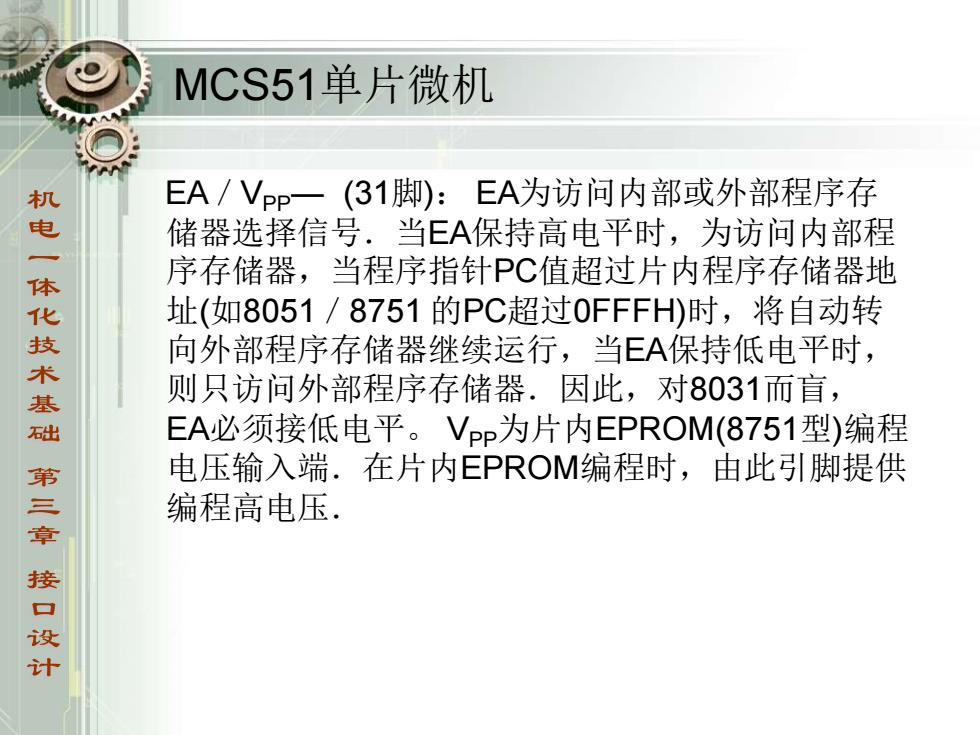

MCS51单片微机 EA／VPP— (31脚)： EA为访问内部或外部程序存 储器选择信号．当EA保持高电平时，为访问内部程 序存储器，当程序指针PC值超过片内程序存储器地 址(如8051／8751 的PC超过0FFFH)时，将自动转 向外部程序存储器继续运行，当EA保持低电平时， 则只访问外部程序存储器．因此，对8031而盲， EA必须接低电平。 VPP为片内EPROM(8751型)编程 电压输入端．在片内EPROM编程时，由此引脚提供 编程高电压．
MCS51单片微机 4)多功能1/O口引脚 P0口一(32~39脚)：是双向8位三态1/O口。在访问 外部存储器时，可分时用做低8位地址线和8位数据 电『体化技术基础第三章接口设计 线；外部不扩展而单片应用时，则作双向/O口用， 在EPROM编程时，它输入指令字节，在进行片内程 校验期间，作指令代码输出用，可带8个LSTTL负 载 P1口-(1~8脚)：8位准双向并行1/O端口。，在片内 程序校验期间，作低8位地址用、对8052型单片微 机而言，P1.0和P1.1具有第二变异功能.它可带4个 LSTTL负载

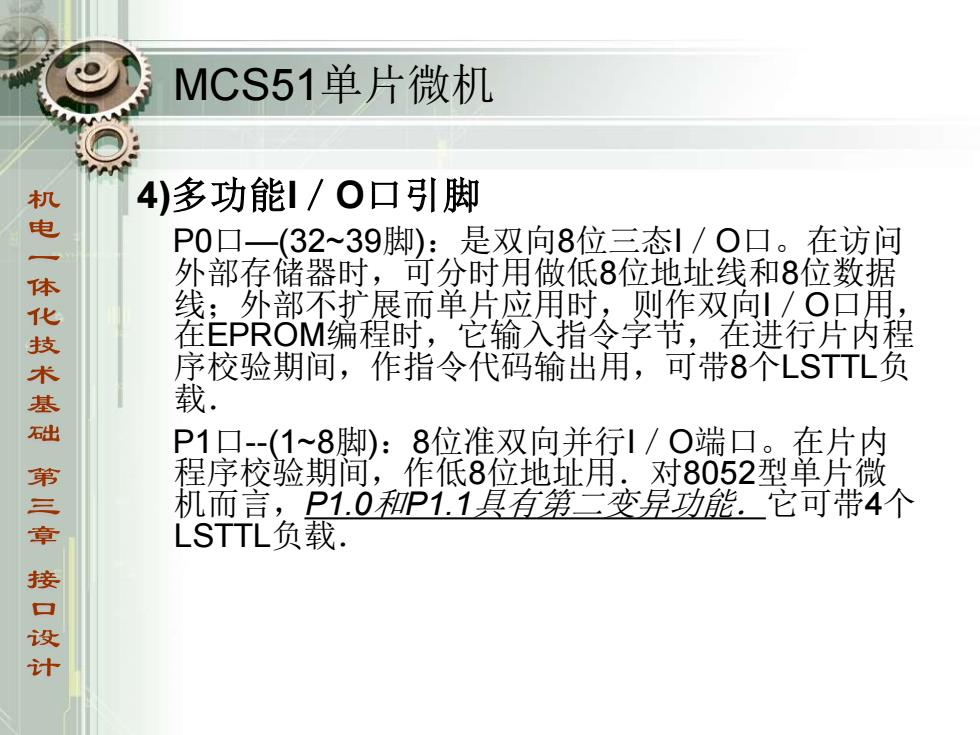

MCS51单片微机 4)多功能I／O口引脚 P0口—(32~39脚)：是双向8位三态I／O口。在访问 外部存储器时，可分时用做低8位地址线和8位数据 线；外部不扩展而单片应用时，则作双向I／O口用， 在EPROM编程时，它输入指令字节，在进行片内程 序校验期间，作指令代码输出用，可带8个LSTTL负 载． P1口-(1~8脚)：8位准双向并行I／O端口。在片内 程序校验期间，作低8位地址用．对8052型单片微 机而言，P1.0和P1.1具有第二变异功能．它可带4个 LSTTL负载．
MCS51单片微机 4)多功能1/0口引脚 电一 8 P2口一(21~28脚)：8位准双向并行引/O端口.当 访问外部存储器时作高8位地址用，不作外部功能扩 展（单片应用）时，则作准双向/O口用，在片内程序 技术基础 校验时作高8位地址线用.它可带4个LSTTL负载. 的 P3口一(10~17脚)：具有内部上拉电路的8位准双 向并行引/O端口.它还提供特殊的第二功能.它的 每一位均可独立定义为第一功能的/O口和第二特 殊功能. 第三章接口设计 第二特殊功能具体含义为：
MCS51单片微机 4)多功能I／O口引脚 ❖ P2口—(21~28脚)：8位准双向并行I／O端口．当 访问外部存储器时作高8位地址用，不作外部功能扩 展(单片应用)时，则作准双向I／O口用，在片内程序 校验时作高8 位地址线用．它可带4个LSTTL负载． ❖ P3口—(10~17脚)：具有内部上拉电路的8位准双 向并行I／O端口．它还提供特殊的第二功能．它的 每一位均可独立定义为第一功能的I／O口和第二特 殊功能． ❖ 第二特殊功能具体含义为：
MCS51单片微机 4)多功能1/O口引脚 P3.0-(10脚)RXD;串行数据接收端 P3.1-(11脚)TXD串行数据发送端 电一体化技术基础第三章接口设计 P3.2-(12脚)NT0:外部中断0请求端，低电平有效、 P3.3-(13脚)NT1:外部中断1请求端，低电平有效. P3.4-(14脚)To:定时/计数器外部事件计数输入端. 必 P3.5-(15脚)T1:定时/计数器外部事件计数输入端. P3.6一(16脚)WR,外部数据存储器写选通，低电平有效. P3.7一(17脚)RD:外部数据存储器读选通，低电平有效
MCS51单片微机 4)多功能I／O口引脚 ❖ P3.0-(10脚)RXD；串行数据接收端 ❖ P3.1-(11脚)TXD；串行数据发送端 ❖ P3.2-(12脚)INT0：外部中断0请求端，低电平有效． ❖ P3.3-(13脚)INT1：外部中断1请求端，低电平有效． ❖ P3.4-(14脚)T0：定时／计数器外部事件计数输入端． ❖ P3.5-(15脚)T1：定时／计数器外部事件计数输入端． ❖ P3.6—(16脚)WR，外部数据存储器写选通，低电平有效． ❖ P3.7—(17脚)RD：外部数据存储器读选通，低电平有效．
第二节人机接口设计 一、人机接口类型及特点 电一体化技术基础 人机接口的作用：是操作者与机电系统（主要是控制微机）之间 进行信息交换的接口。 分类：按照信息的传递方向，可以分为两大类，输入接口与 输出接口。 功能：机电系统通过输出接口向操作者显示系统的各种状态、 运行参数及结果等信息；另一方面，操作者通过输入接口向 机电系统输入各种控制命令，干预系统的运行状态，以实现 第三章接口设计 所要求完成的任务
第二节 人机接口设计 一、人机接口类型及特点 人机接口的作用：是操作者与机电系统(主要是控制微机)之间 进行信息交换的接口。 分类：按照信息的传递方向，可以分为两大类，输入接口与 输出接口。 功能：机电系统通过输出接口向操作者显示系统的各种状态、 运行参数及结果等信息；另一方面，操作者通过输入接口向 机电系统输入各种控制命令，干预系统的运行状态，以实现 所要求完成的任务
