内容提要 本章将详细讨论机电一体化系统中常用 人机接口与机电接口的类型、各种接口的设 机电一体化技术基础第三章接口设计 计、工作原理及应用
内容提要 本章将详细讨论机电一体化系统中常用 人机接口与机电接口的类型、各种接口的设 计、工作原理及应用
目录 第一节概述 补充内容MCS51单片微机 机电一体化技术基础第三章接口设计 第二节人机接口设计 第三节机电接口设计

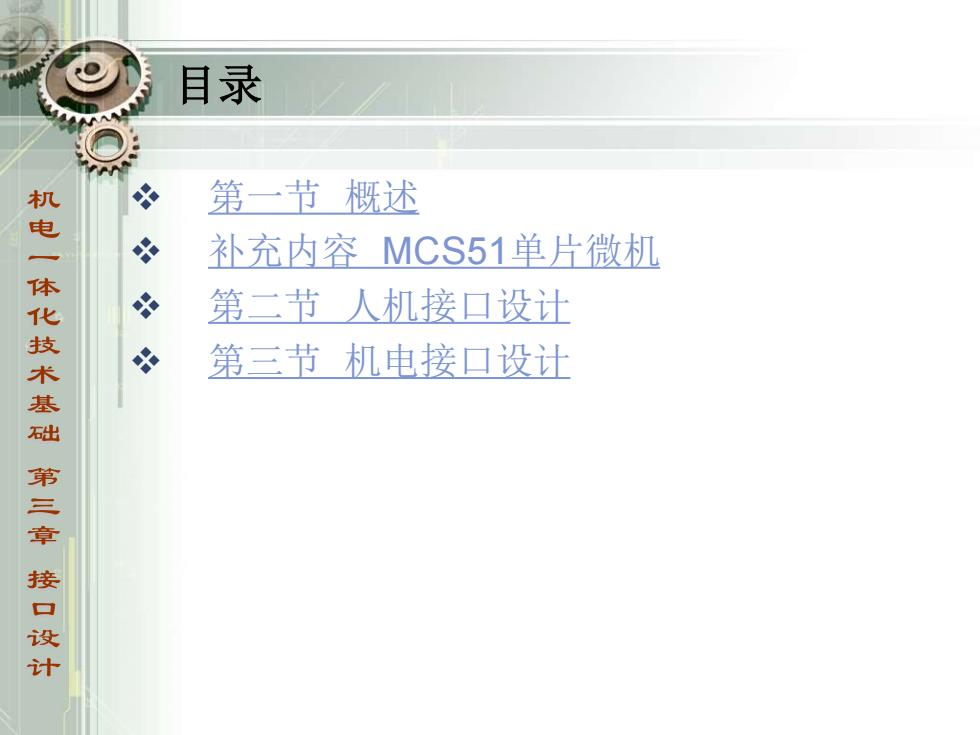

目录 ❖ 第一节 概述 ❖ 补充内容 MCS51单片微机 ❖ 第二节 人机接口设计 ❖ 第三节 机电接口设计
第一节概述 机 接口设计的重要性 电一 一个机电一体化产品由机械分系统和微电子分系统（控制 微机)两大部分组成，二者又分别由若干要素构成。要将各要 素、各子系统有机地结合起来，构成一个完整的系统，就必 技术基础 须能顺利地在各要素、各子系统之间进行物质、能量和信息 的传递与交换。为此，各要素和子系统的相接处必须具备一 定的联系条件，这个联系条件通常被称为接口。 因此也可以把机电一体化产品看成是由许多接口将组成 第三章接口设计 产品的各要素的输入/输出联系为一体的系统

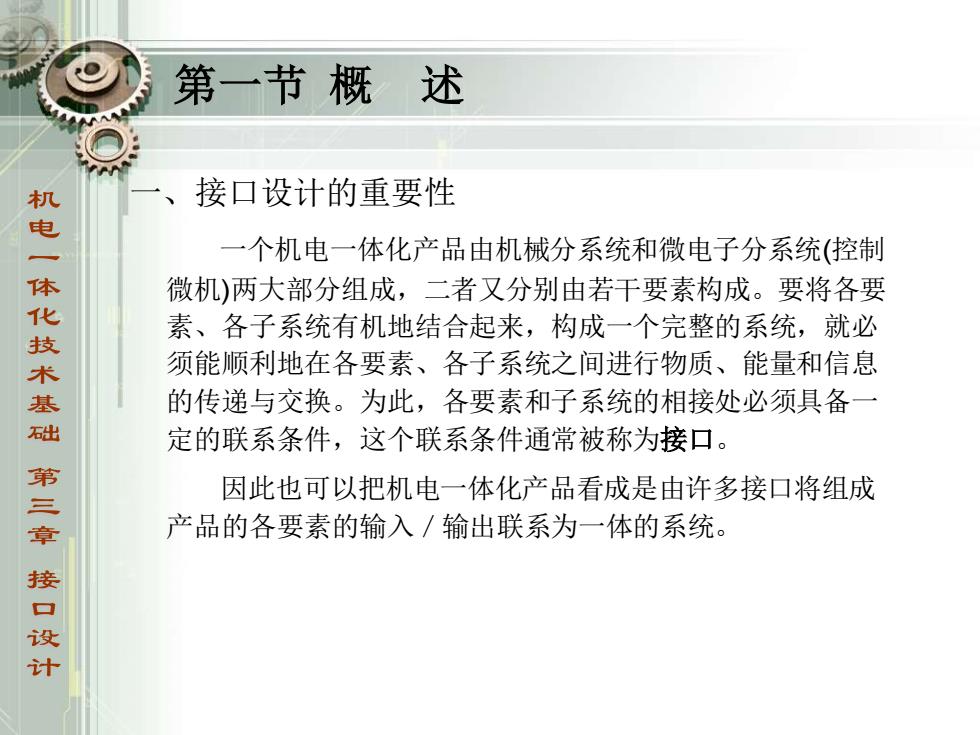

第一节 概 述 一、接口设计的重要性 一个机电一体化产品由机械分系统和微电子分系统(控制 微机)两大部分组成，二者又分别由若干要素构成。要将各要 素、各子系统有机地结合起来，构成一个完整的系统，就必 须能顺利地在各要素、各子系统之间进行物质、能量和信息 的传递与交换。为此，各要素和子系统的相接处必须具备一 定的联系条件，这个联系条件通常被称为接口。 因此也可以把机电一体化产品看成是由许多接口将组成 产品的各要素的输入／输出联系为一体的系统
第一节概述 机 二、接口的分类和特点 机电一体化产品接口的分类方法较多，比如根据接口的 电一体化技术基础第三章接口设计 变换和调整功能，可将接口分为： 零接口（无变换和调整功能，如：插座、导线等） 被动接口（用被动要素进行变换、调整，如变压器、减速器等） 主动接口（含能动要素，主动进行匹配的接口，如：放大器、AWD 转换器等) 智能接口（含微处理器，可编程或可适应性地改变接口条件，如 PPI8255、STD总线等)
二、接口的分类和特点 机电一体化产品接口的分类方法较多，比如根据接口的 变换和调整功能，可将接口分为: 零接口 (无变换和调整功能，如：插座、导线等) 被动接口(用被动要素进行变换、调整，如变压器、减速器等) 主动接口(含能动要素，主动进行匹配的接口，如：放大器、A/D 转换器等) 智能接口(含微处理器，可编程或可适应性地改变接口条件，如 PPI8255、STD总线等) 第一节 概 述
第一节概述 二、 接口的分类和特点 根据接口的输入输出功能，可将接口分为： 电一体化技术基础 机械接口（进行机械连接的接口，如：管接头、联轴器等） 物理接口（受通过接口部位的物质、能量与信息的具体形态和物理 条件约束的接口，如：气压表、水表等) 信息接口（受规格、标准、语言、符号等逻辑、软件约束的接口， 如：GB、ASCIⅡ码、Basic等) 第三章 环境接口（对周围环境条件有保护作用和隔绝作用的接口，如：防 尘过滤器、防爆开关等) 接口设计 本书按照接口所联系的子系统不同，以控制微机（微电 子系统)为出发点，将接口分为人机接口与机电接口两大类

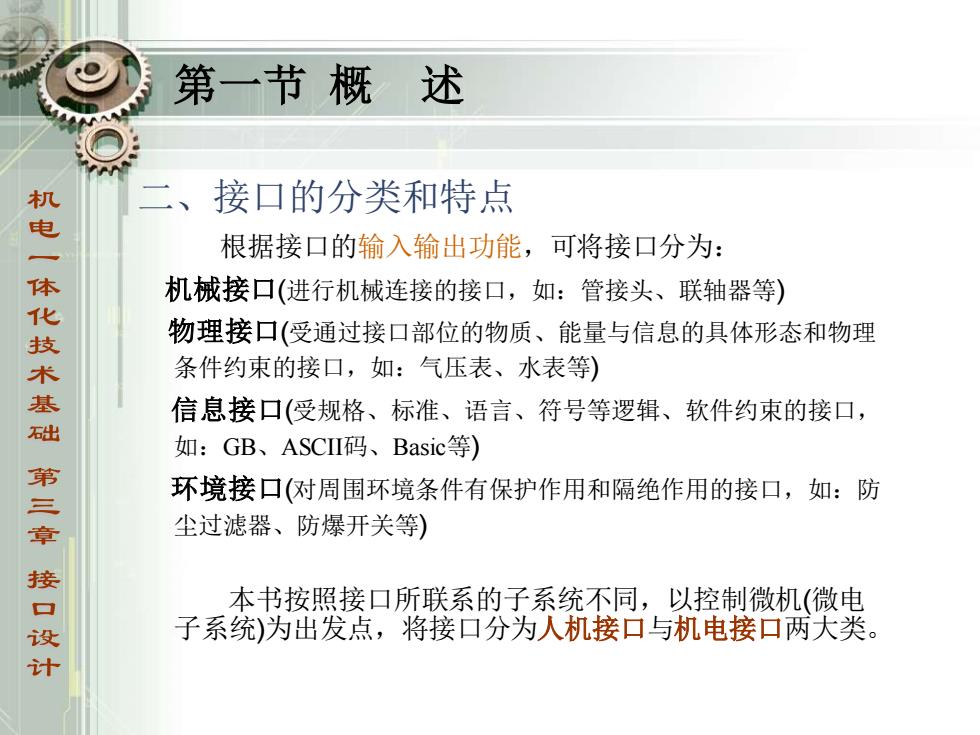

二、接口的分类和特点 根据接口的输入输出功能，可将接口分为： 机械接口(进行机械连接的接口，如：管接头、联轴器等) 物理接口(受通过接口部位的物质、能量与信息的具体形态和物理 条件约束的接口，如：气压表、水表等) 信息接口(受规格、标准、语言、符号等逻辑、软件约束的接口， 如：GB、ASCII码、Basic等) 环境接口(对周围环境条件有保护作用和隔绝作用的接口，如：防 尘过滤器、防爆开关等) 本书按照接口所联系的子系统不同，以控制微机(微电 子系统)为出发点，将接口分为人机接口与机电接口两大类。 第一节 概 述
