如图所示，气体与液体逆流流动，气体中的某种组分（A）可溶于液体中，在任一截面上，气体组分A的分压变化如图。通常将A的分压有显著变化的区域称为“有效膜”，而传质阻力主要集中在此膜内。在瑞流主体内，混合非常剧烈，传质阻力为零
◼ 如图所示，气体与液体逆流流动，气体中 的某种组分（A）可溶于液体中，在任一截 面上，气体组分A的分压变化如图。通常， 将A的分压有显著变化的区域称为“有效 膜”，而传质阻力主要集中在此膜内。在 湍流主体内，混合非常剧烈，传质阻力为 零
对于A组分在气相中的单向扩散，有：DPN(PA-PAi)RTS'PBmDP=kgRTSPBm则 N=kG(PA-PAi)对液相，同理可得：NA= k,(CAi -CA)一般，传质分系数kGk由实验测定
◼ 对于A组分在气相中的单向扩散，有： ◼ 令 ◼ 则 ◼ 对液相，同理可得： ◼ 一般，传质分系数kG、kL由实验测定。 ( ) ' A Ai B m A P P RT P DP N = − G Bm k RT P DP = ' ( ) A G PA PAi N = k − ( ) A L CAi CA N = k −

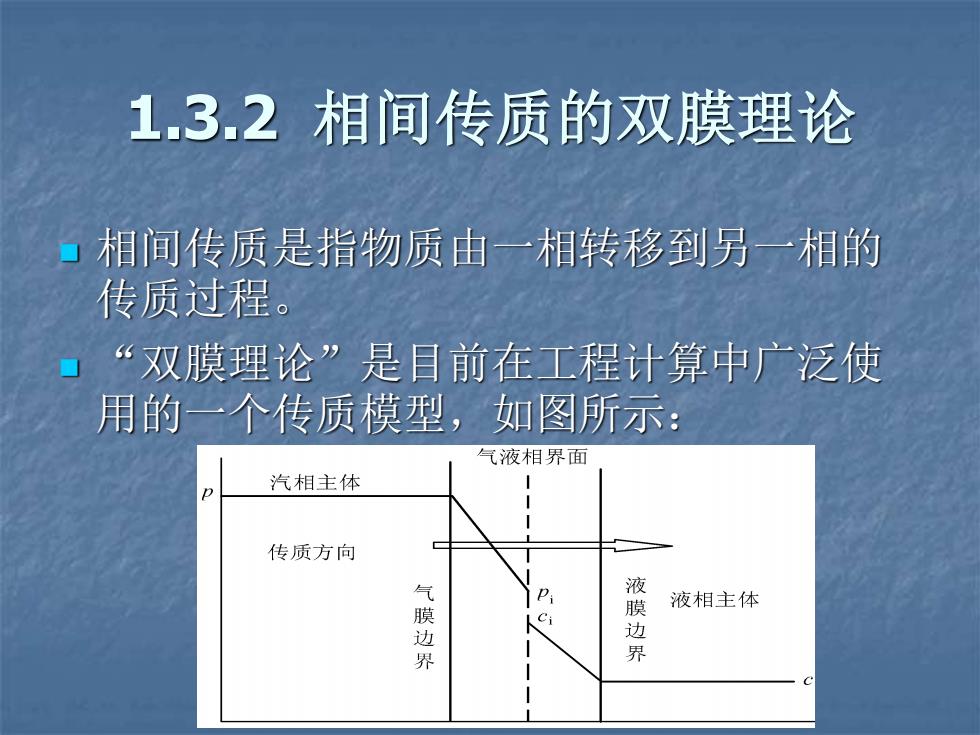

1.3.2相间传质的双膜理论相间传质是指物质由一相转移到另一相的传质过程。“双膜理论”是目前在工程计算中广泛使用的一个传质模型，如图所示：气液相界面汽相主体--传质方向液膜边界气膜P液相主体ICiA界
1.3.2 相间传质的双膜理论 ◼ 相间传质是指物质由一相转移到另一相的 传质过程。 ◼ “双膜理论”是目前在工程计算中广泛使 用的一个传质模型，如图所示：

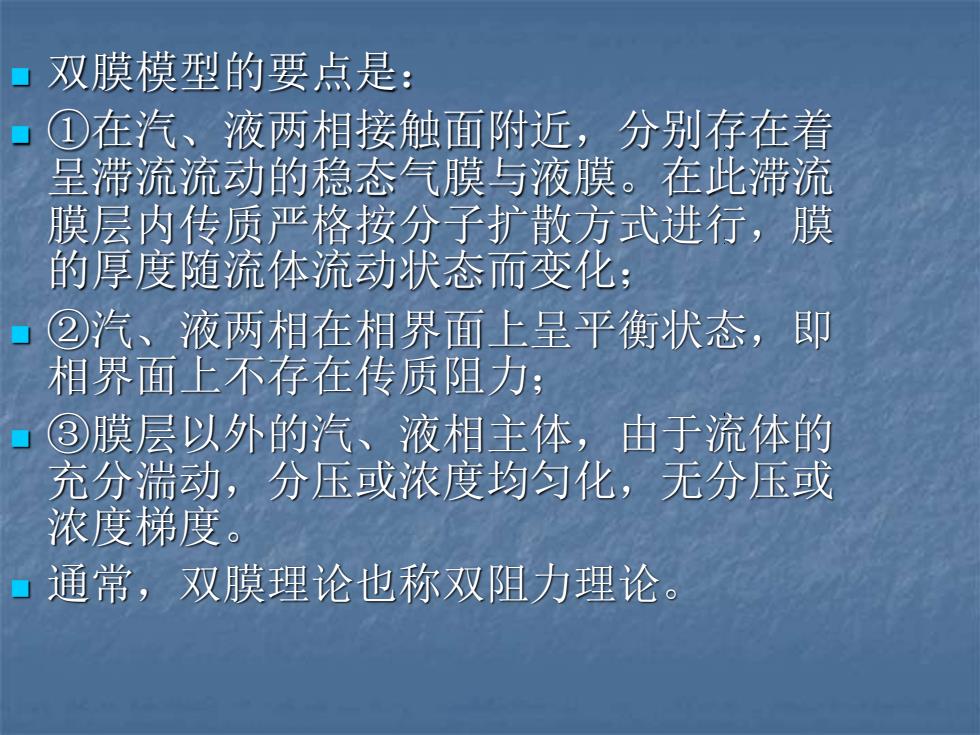

■双膜模型的要点是：①在汽、液两相接触面附近，分别存在着呈滞流流动的稳态气膜与液膜。在此滞流膜层内传质严格按分子扩散方式进行，膜的厚度随流体流动状态而变化；②汽、液两相在相界面上呈平衡状态，即相界面上不存在传质阻力；③膜层以外的汽、液相主体，由于流体的充分瑞动，分压或浓度均匀化，无分压或浓度梯度。■通常，双膜理论也称双阻力理论
◼ 双膜模型的要点是： ◼ ①在汽、液两相接触面附近，分别存在着 呈滞流流动的稳态气膜与液膜。在此滞流 膜层内传质严格按分子扩散方式进行，膜 的厚度随流体流动状态而变化； ◼ ②汽、液两相在相界面上呈平衡状态，即 相界面上不存在传质阻力； ◼ ③膜层以外的汽、液相主体，由于流体的 充分湍动，分压或浓度均匀化，无分压或 浓度梯度。 ◼ 通常，双膜理论也称双阻力理论

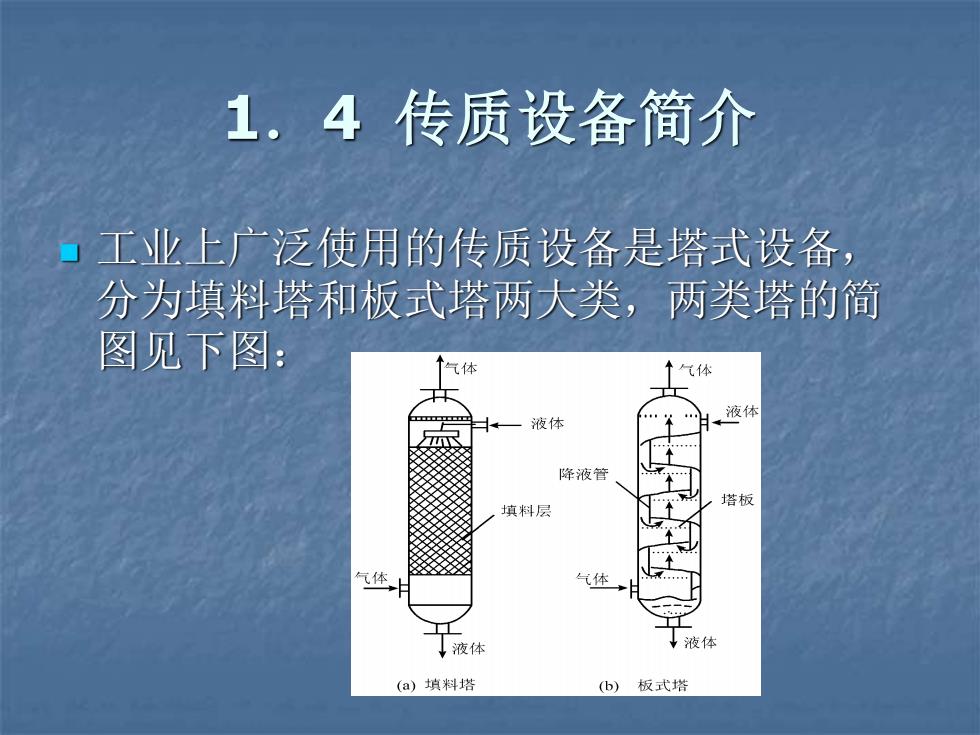

1.4传质设备简介■工业上广泛使用的传质设备是塔式设备分为填料塔和板式塔两大类，两类塔的简图见下图：气体液体液体降液管塔板填料层体气体液体1液体(a)填料塔(b)板式塔
1．4 传质设备简介 ◼ 工业上广泛使用的传质设备是塔式设备， 分为填料塔和板式塔两大类，两类塔的简 图见下图：
