实验1.DDC的设计与验证 1956 。实验1设计任务： 将中频频率为f6的中频正弦信号经AD采样后下变频到0.1MHz 并将数据率降到400Ksps; 中频频率范围[10.2MHz:0.1MHz:12.1MHz],根据实验小 组序号选择设计的频点，如第1组，选择1号频点f0,=102MHz 第20组，选择20号频点：，=12.1MHz 参考步骤1和步骤2，完成设计的前两个步骤。(3学时) 2
2 实验1设计任务： 将中频频率为 的中频正弦信号经A/D采样后下变频到 ， 并将数据率降到 ； 中频频率范围 ，根据实验小 组序号选择设计的频点，如第1组，选择1号频点 第20组，选择20号频点： 参考步骤1和步骤2，完成设计的前两个步骤。(3学时) 0f [10.2MHz : 0.1MHz : 12.1MHz] 0.1MHz 400Ksps 1 f0 =10.2MHz 20 f0 =12.1MHz 实验1. DDC的设计与验证
实验1.DDC的设计与验证 1956 实验步骤 √步骤1：设计具体的DDC实现结构与系统工作参数 √步骤2：利用MATLAB进行DDC模块设计仿真与验证 √步骤3：DDC（FPGA)算法实现、测试与实验验证 3
3 实验步骤 步骤1：设计具体的DDC实现结构与系统工作参数 步骤2：利用MATLAB进行DDC模块设计仿真与验证 步骤3：DDC（FPGA）算法实现、测试与实验验证 实验1. DDC的设计与验证
实验1.DDC的设计与验证 Tc 1956 实验步骤 步骤3：DDC(FPGA)算法实现、测试与实验验证 √QuartusIⅡ使用指南 √用QuartusIⅡ自带IP核辅助实现设计 √利用SignalTap IⅡ进行时序仿真与测试的方法 √硬件模块功能实现与测试 4
4 实验步骤 步骤3: DDC (FPGA) 算法实现、测试与实验验证 QuartusII 使用指南 用 QuartusII 自带IP核辅助实现设计 利用SignalTap II 进行时序仿真与测试的方法 硬件模块功能实现与测试 实验1. DDC的设计与验证
实验1.DDC的设计与验证 L956 步骤3：DDC(FPGA)算法实现、测试与实验验证 3.SignalTapⅡ使用方法： New 1)建立波形仿真文件： SOPC Builder System ▣-Design Files AHDL File Block Diagram/Schematic File EDIF Fle 左键点击菜单栏的“新建”图 State Machine File SystemVerilog HDL File Tcl Script File -Veriloo HDL File VHDL File 标，选择Vector Waveform File ▣.Memory Files Hexadecimal (Intel-Format]File .-Memory Initialization File Verification/Debugging Files In-System Sources and Probes File Logic Analyzer Interface File SignalTap ll Logic Analyzer File Vector Wayeform File ▣.Other Files -AHDL Include File Block Symbol File Chain Description File Synopsys Design Constraints File Text File OK Cancel 5
5 步骤3:DDC(FPGA)算法实现、测试与实验验证 3. SignalTap II 使用方法： 1）建立波形仿真文件： 左键点击菜单栏的“新建”图 标，选择Vector Waveform File 实验1. DDC的设计与验证

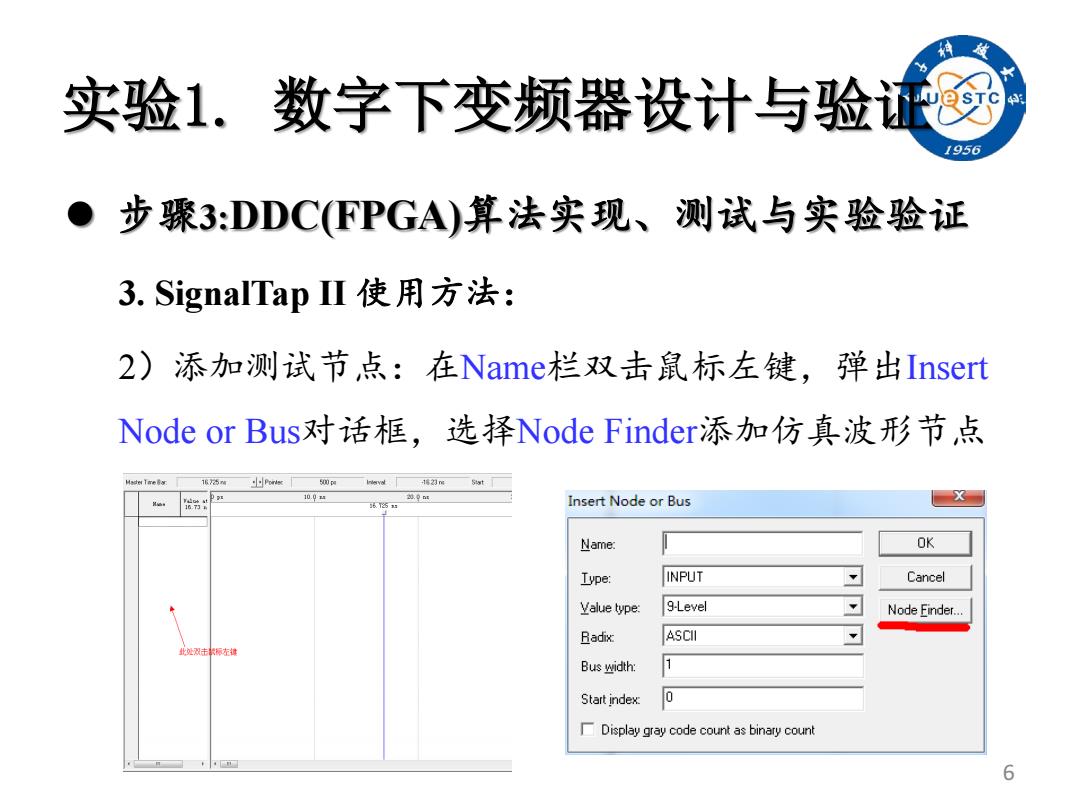

实验1.数字下变频器设计与验证 1956 步骤3：DDC(FPGA)算法实现、测试与实验验证 3.SignalTapⅡ使用方法： 2)添加测试节点：在Name栏双击鼠标左键，弹出Insert Node or Bus对话框，选择Node Finder添加仿真波形节点 500 10.0 Insert Node or Bus X Name: OK Iype: INPUT Cancel Value type: 9-Level Node Finder... Radix: ASCII 此处双击长标本键 Bus width: Start index: 0 Display gray code count as binary count 6
实验1. 数字下变频器设计与验证 6 步骤3:DDC(FPGA)算法实现、测试与实验验证 3. SignalTap II 使用方法： 2）添加测试节点：在Name栏双击鼠标左键，弹出Insert Node or Bus对话框，选择Node Finder添加仿真波形节点
