第二章金属敏感材料 986 1.磁敏金属材料 2.温敏金属材料 3.形变金属材料 4.超导敏感材料 5.形状记忆材料 本章小结 电子科技大学 敏感材料与传感器课程组制作
电子科技大学 敏感材料与传感器 课程组 制作 第二章 金属敏感材料 1.磁敏金属材料 2.温敏金属材料 3.形变金属材料 4.超导敏感材料 5.形状记忆材料 本章小结

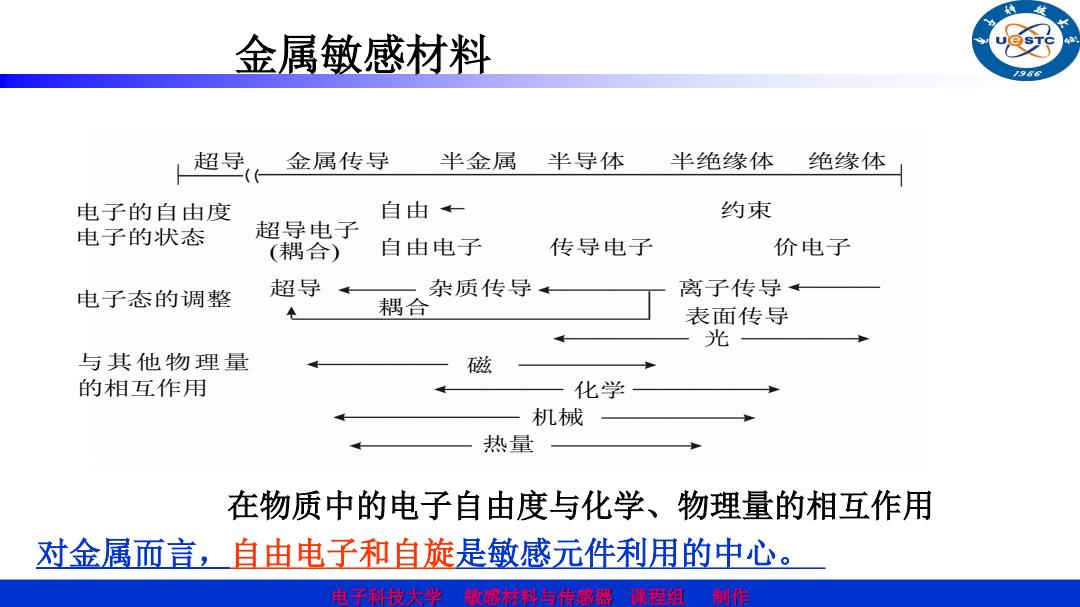

金属敏感材料 超导 金属传导 半金属 半导体 半绝缘体 绝缘体 电子的自由度 自由← 约束 电子的状态 超导电子 (耦合) 自由电子 传导电子 价电子 电子态的调整 超导 杂质传导 离子传导 耦合 表面传导 光 与其他物理量 磁 的相互作用 化学 机械 热量 在物质中的电子自由度与化学、物理量的相互作用 对金属而言，自由电子和自旋是敏感元件利用的中心。 电子科技大学敏席材料与传感器课程组制作
电子科技大学 敏感材料与传感器 课程组 制作 金属敏感材料 超导 金属传导 半金属 半导体 半绝缘体 绝缘体 电子的自由度 电子的状态 电子态的调整 与其他物理量 的相互作用 自由 约束 超导电子 自由电子 传导电子 价电子 超导 杂质传导 离子传导 磁 (耦合) 表面传导 光 耦合 化学 机械 热量 在物质中的电子自由度与化学、物理量的相互作用 对金属而言，自由电子和自旋是敏感元件利用的中心
1磁敏金属材料 好 >在金属所具有的物性中，磁性是重要特性之一。 >物质的磁性起源于原子中电子的运动 >运动的带电粒子在磁场中会受到Lorentz力作用 电子科技大学敏常材料与传感器课程组 制
电子科技大学 敏感材料与传感器 课程组 制作 在金属所具有的物性中，磁性是重要特性之一。 1. 磁敏金属材料 物质的磁性起源于原子中电子的运动 运动的带电粒子在磁场中会受到Lorentz力作用

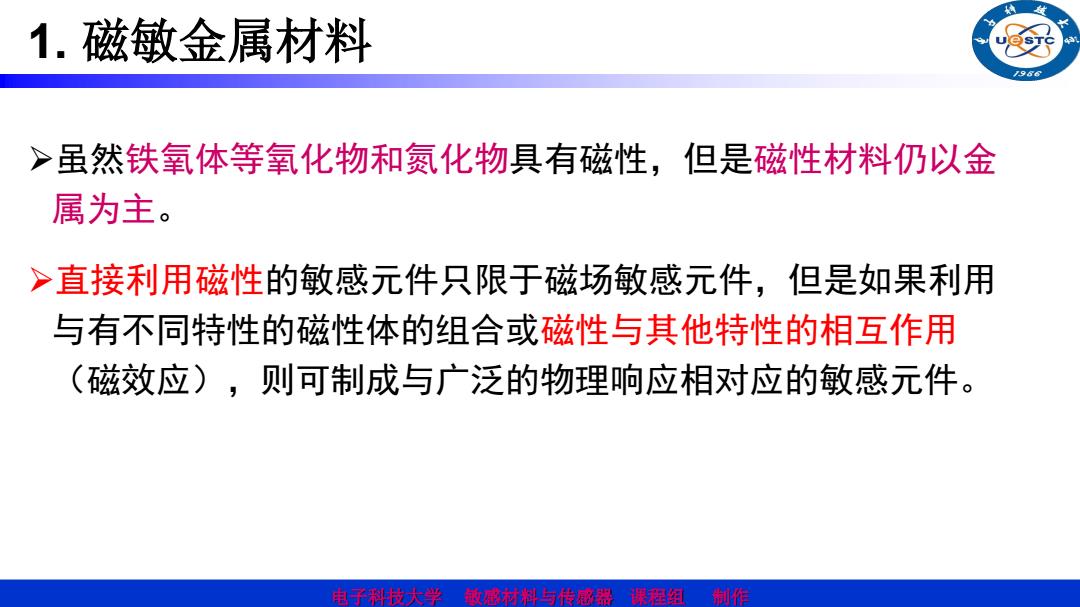

1.磁敏金属材料 /986 >虽然铁氧体等氧化物和氮化物具有磁性，但是磁性材料仍以金 属为主。 >直接利用磁性的敏感元件只限于磁场敏感元件，但是如果利用 与有不同特性的磁性体的组合或磁性与其他特性的相互作用 (磁效应)，则可制成与广泛的物理响应相对应的敏感元件。 电子科技大学敏常材料与传感器课程组制作
电子科技大学 敏感材料与传感器 课程组 制作 虽然铁氧体等氧化物和氮化物具有磁性，但是磁性材料仍以金 属为主。 直接利用磁性的敏感元件只限于磁场敏感元件，但是如果利用 与有不同特性的磁性体的组合或磁性与其他特性的相互作用 （磁效应），则可制成与广泛的物理响应相对应的敏感元件。 1. 磁敏金属材料
1.磁敏金属材料 导磁率 温度（热） 旋转 磁 化 电场 流速 矫硕磁力 磁场 压力 各向异性磁场 位移等 应 力 转矩 磁滞伸缩 光 铁 损 位置 化学 尺寸 磁 阻 物理刺激 值接变化 磁特性变化 间接变化》 物理刺激 (输出) 磁敏元件的物理响应与磁性特性的关系 电子科技大学敏席材料与传感器课程组制作
电子科技大学 敏感材料与传感器 课程组 制作 1.磁敏金属材料 磁特性变化 物理刺激 物理刺激 间接变化 温度（热） 电 场 磁 场 应 力 光 化 学 各向异性磁场 导 磁 率 磁 化 矫顽磁力 磁滞伸缩 铁 损 磁 阻 位移等 旋转 流速 压力 转矩 位置 尺寸 （输出） 磁敏元件的物理响应与磁性特性的关系 直接变化
