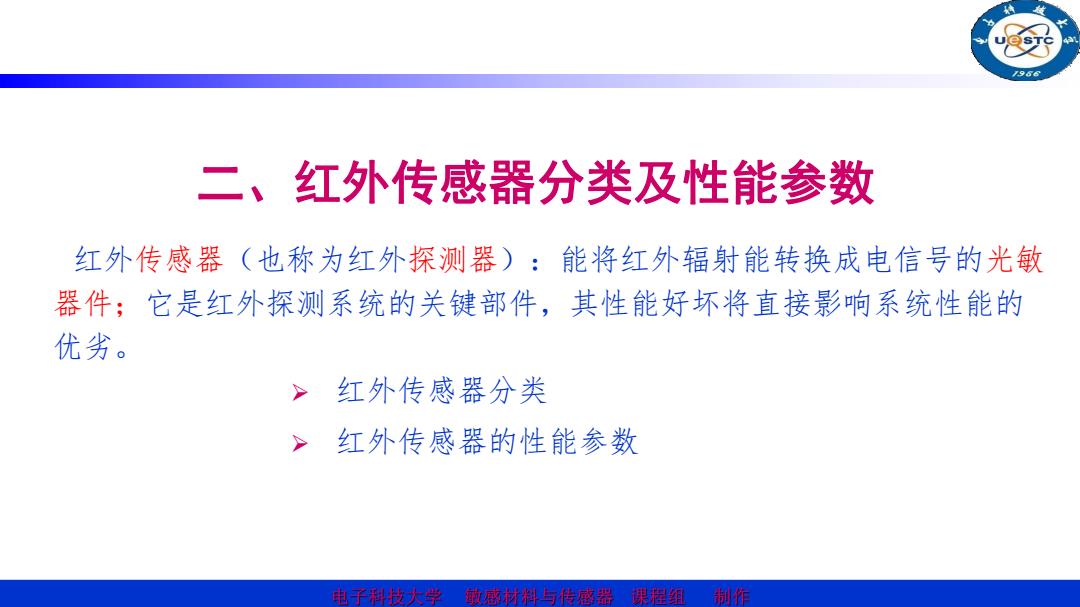

986 二、红外传感器分类及性能参数 红外传感器（也称为红外探测器）：能将红外辐射能转换成电信号的光敏 器件；它是红外探测系统的关键部件，其性能好坏将直接影响系统性能的 优劣。 红外传感器分类 红外传感器的性能参数 电子科技大学敏感材料与传感器课程组制作
二、红外传感器分类及性能参数 Ø 红外传感器分类 Ø 红外传感器的性能参数 红外传感器（也称为红外探测器）：能将红外辐射能转换成电信号的光敏 器件；它是红外探测系统的关键部件，其性能好坏将直接影响系统性能的 优劣

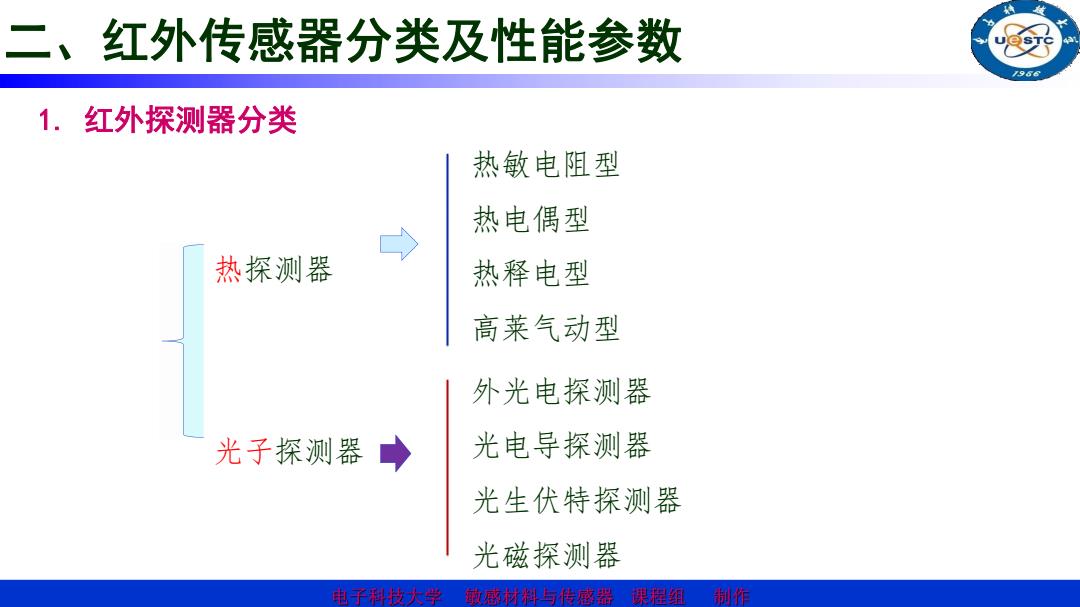

二、红外传感器分类及性能参数 986 1.红外探测器分类 热敏电阻型 热电偶型 热探测器 热释电型 高莱气动型 外光电探测器 光子探测器 光电导探测器 光生伏特探测器 光磁探测器 电子科技大学敏感材料与传感器课程组 制作
二、红外传感器分类及性能参数 1. 红外探测器分类 热探测器 光子探测器 热敏电阻型 热电偶型 热释电型 高莱气动型 外光电探测器 光电导探测器 光生伏特探测器 光磁探测器

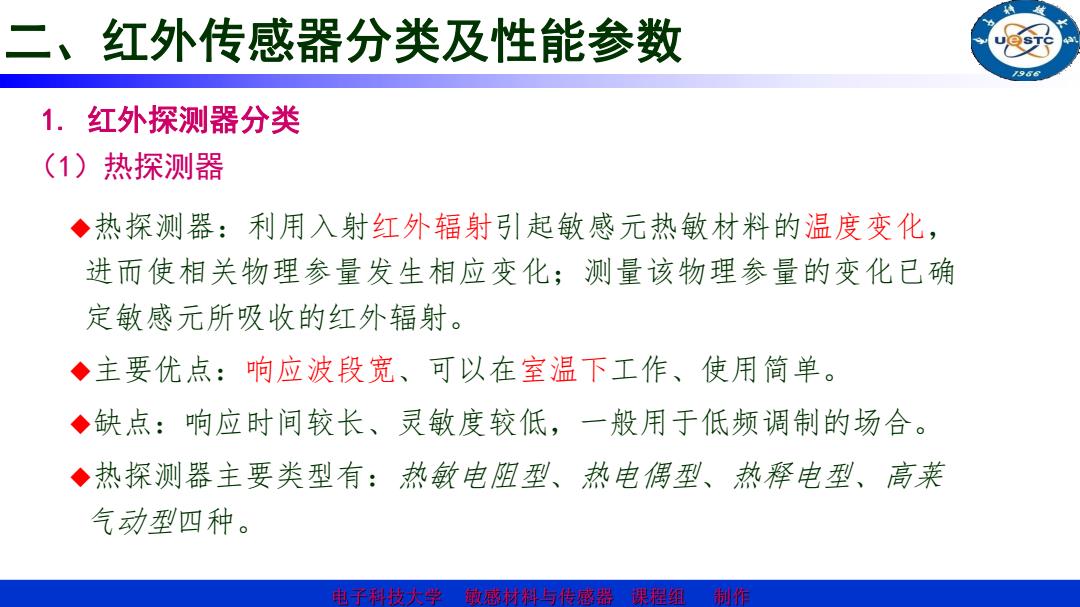

二、红外传感器分类及性能参数 986 1.红外探测器分类 (1)热探测器 ◆热探测器：利用入射红外辐射引起敏感元热敏材料的温度变化， 进而使相关物理参量发生相应变化；测量该物理参量的变化已确 定敏感元所吸收的红外辐射。 ◆主要优点：响应波段宽、可以在室温下工作、使用简单。 ◆缺点：响应时间较长、灵敏度较低，一般用于低频调制的场合。 ◆热探测器主要类型有：热敏电阻型、热电偶型、热释电型、高莱 气动型四种。 电子科技大学敏感材料与传感器课程组 制作
二、红外传感器分类及性能参数 1. 红外探测器分类 （1）热探测器 u热探测器：利用入射红外辐射引起敏感元热敏材料的温度变化， 进而使相关物理参量发生相应变化；测量该物理参量的变化已确 定敏感元所吸收的红外辐射。 u主要优点：响应波段宽、可以在室温下工作、使用简单。 u缺点：响应时间较长、灵敏度较低， 一般用于低频调制的场合。 u热探测器主要类型有：热敏电阻型、热电偶型、热释电型、高莱 气动型四种
二、红外传感器分类及性能参数 s /986 1.红外探测器分类 (1)热探测器一热敏电阻型红外传感器 发慕材料 电极引线 口工作原理：吸收红外辐射后热敏电阻温度升高 金电极 粘合胶 热嵌薄片 ,热敏材料的电阻率发生变化；检出这种变化 则可感知被探测目标红外辐射的强弱。 0.00 -Vo YVO-2 -0.02 导热著快 色10 (dul)p 如何设计一个 -0.04 热敏电阻型红外传感器结构 20304050.607080 高灵敏的热敏 Temperature(C) 电阻性红外传 ,热敏电阻型红外传感器主要由热敏 词 感器？ 电阻、红外吸收层、电极等构成 20304050607080 Temperature(C) 电子科技大学敏感材料与传感器课程组 制作
二、红外传感器分类及性能参数 1. 红外探测器分类 （1）热探测器—热敏电阻型红外传感器 热敏电阻型红外传感器结构 Ø 热敏电阻型红外传感器主要由热敏 电阻、红外吸收层、电极等构成 p工作原理：吸收红外辐射后热敏电阻温度升高 ，热敏材料的电阻率发生变化；检出这种变化 则可感知被探测目标红外辐射的强弱。 l 如何设计一个 高灵敏的热敏 电阻性红外传 感器？

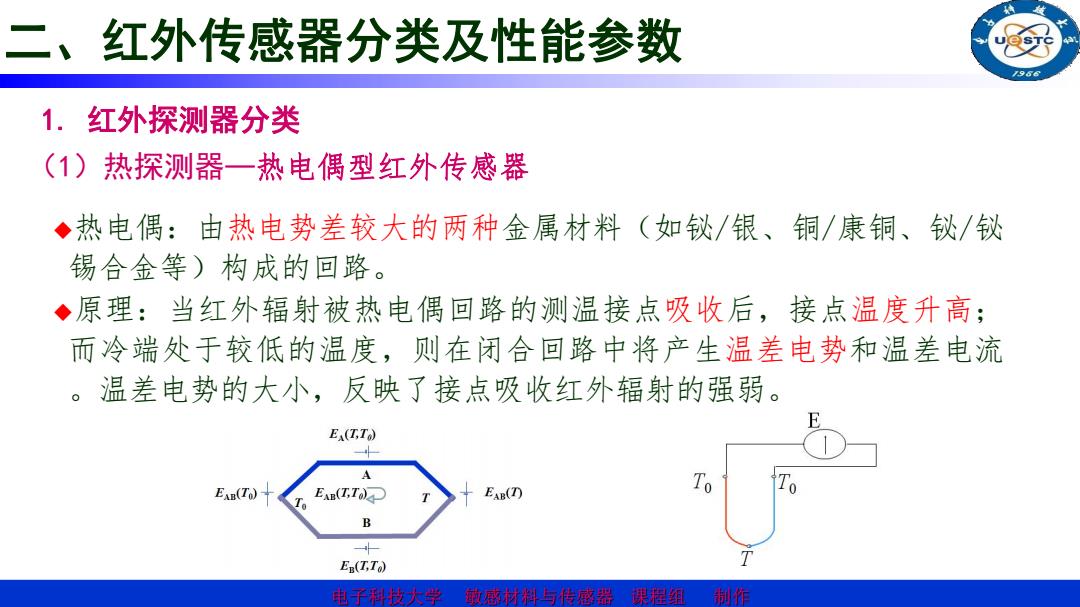

二、红外传感器分类及性能参数 986 1.红外探测器分类 (1)热探测器一热电偶型红外传感器 ◆热电偶：由热电势差较大的两种金属材料（如铋/银、铜/康铜、铋/铋 锡合金等)构成的回路。 ◆原理：当红外辐射被热电偶回路的测温接点吸收后，接点温度升高； 而冷端处于较低的温度，则在闭合回路中将产生温差电势和温差电流 。 温差电势的大小，反映了接点吸收红外辐射的强弱。 EX(TTo A EAB(To) EAB(TTOD EAB(T) To 0 B - Eg(TTo) 电子科技大学敏感材料与传感器课程组 制作
二、红外传感器分类及性能参数 1. 红外探测器分类 （1）热探测器—热电偶型红外传感器 u热电偶：由热电势差较大的两种金属材料（如铋/银、铜/康铜、铋/铋 锡合金等）构成的回路。 u原理：当红外辐射被热电偶回路的测温接点吸收后，接点温度升高； 而冷端处于较低的温度，则在闭合回路中将产生温差电势和温差电流 。温差电势的大小，反映了接点吸收红外辐射的强弱
