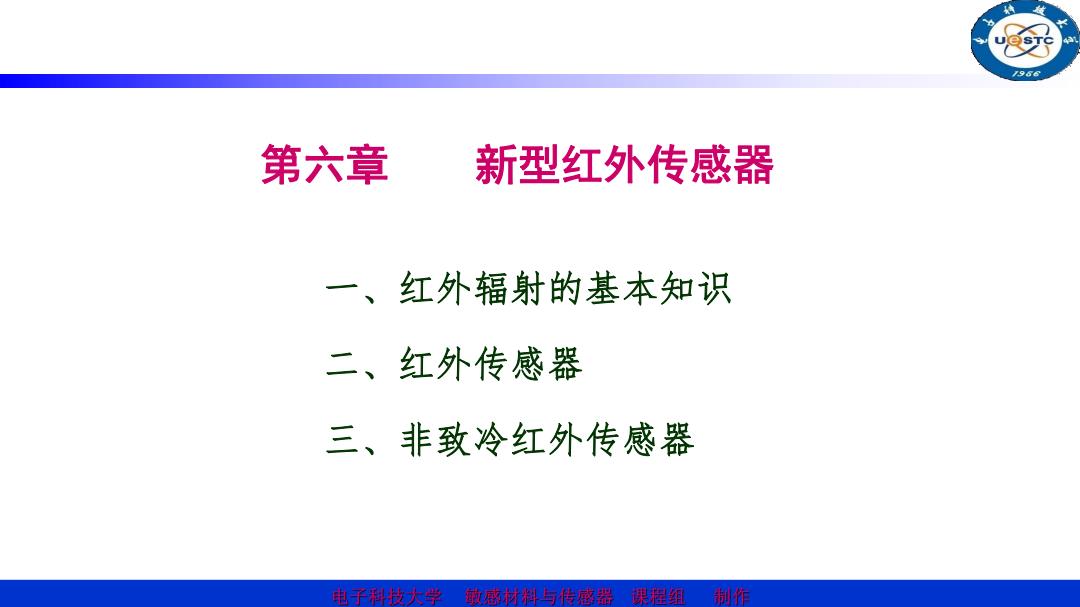

986 第六章 新型红外传感器 一、红外辐射的基本知识 二、红外传感器 三、非致冷红外传感器 电子科技大学敏感材料与传感器课程组制作
第六章 新型红外传感器 一 、红外辐射的基本知识 二、红外传感器 三、非致冷红外传感器
一、红外辐射的基本知识 986 1.红外辐射基本概念 ◆红外辐射俗称红外线：波长大 THE ELECTROMAGNETIC SPECTRUM 致在0.78μm到1000μm范围内 Wavelength 103 102 10 1 10110 10 10103 1010310101001011012 的电磁波； (in meters) Size of a wavelength ◆红外辐射人眼不可见； Common name of wave EADO WAVES INFRARED TtAC日 HAID X LAYS ◆任何温度高于绝对零度的物体 0TXA丽 G格从RA门 ,都可产生红外辐射。 ◆红外线与可见光、紫外线、X射 Frequency waves pe 线、Y射线和微波、无线电波 second) 100710 10 10 1001o1102 10410510610171018109 10 Energy of one photon 一起构成了整个无限连续的电 1091010210410310410311031011101021031010510 磁波谱。 电子料技大学 敏感材料与传感器课程组 制性
一 、红外辐射的基本知识 1. 红外辐射基本概念 u红外辐射俗称红外线：波长大 致在0.78μm到1000μm范围内 的电磁波； u红外辐射人眼不可见； u任何温度高于绝对零度的物体 ，都可产生红外辐射。 u红外线与可见光、紫外线、X射 线、γ射线和微波、无线电波 一起构成了整个无限连续的电 磁波谱
一、红外辐射的基本知识 /986 1.红外辐射基本概念 ◆红外光谱学分区 注意：“远近”是指红外辐 近红外区： 0.78~2.5m 射在电磁波谱中与可见光的 中红外区： 2.550um 距离。 远红外区： 501000m ◆红外成像技术分区 近红外区： 12.5μm 中红外区： 3×5um 远红外区： 8~14μm 电子科技大学敏感材料与传感器课程组制作
一 、红外辐射的基本知识 1. 红外辐射基本概念 u红外光谱学分区 近红外区: 0.78 ~ 2.5µm 中红外区: 2.5 ~ 50µm 远红外区: 50~ 1000µm 注意： “远近”是指红外辐 射在电磁波谱中与可见光的 距离。 u红外成像技术分区 近红外区: 1 ~ 2.5µm 中红外区: 3 ~ 5µm 远红外区: 8~ 14µm
一、红外辐射的基本知识 /986 1.红外辐射基本概念 ◆红外辐射的物理本质 >红外辐射的物理本质是热辐射。物体的温度越高，辐射出来的红外线越多， 红外辐射的能量就越强。 >太阳光谱各种单色光的热效应从紫色光到红色光逐渐增大，而且最大的热效 应出现在红外辐射波谱范围内；被物体吸收时，可以显著地转变为热能。因 此人们又将红外辐射称为热辐射或热射线。 电子科技大学敏感材料与传感器课程组制作
一 、红外辐射的基本知识 1. 红外辐射基本概念 u红外辐射的物理本质 Ø 红外辐射的物理本质是热辐射。物体的温度越高，辐射出来的红外线越多， 红外辐射的能量就越强。 Ø 太阳光谱各种单色光的热效应从紫色光到红色光逐渐增大，而且最大的热效 应出现在红外辐射波谱范围内；被物体吸收时，可以显著地转变为热能。因 此人们又将红外辐射称为热辐射或热射线
一、红外辐射的基本知识 986 2.红外辐射三大定律 ◆吸收、反射、透射定律 QAT PaT +TaT =1 ◆基尔霍夫定律：物体发射本领和吸收本领的比值与辐射波长和温度有关 ，而与物体的性质无关 MAT aAT Mb灯=MbT=f(2T) abAT 电子科技大学敏感材料与传感器课程组制作
一 、红外辐射的基本知识 2. 红外辐射三大定律 u 吸收、反射、透射定律 u 基尔霍夫定律：物体发射本领和吸收本领的比值与辐射波长和温度有关 ，而与物体的性质无关
