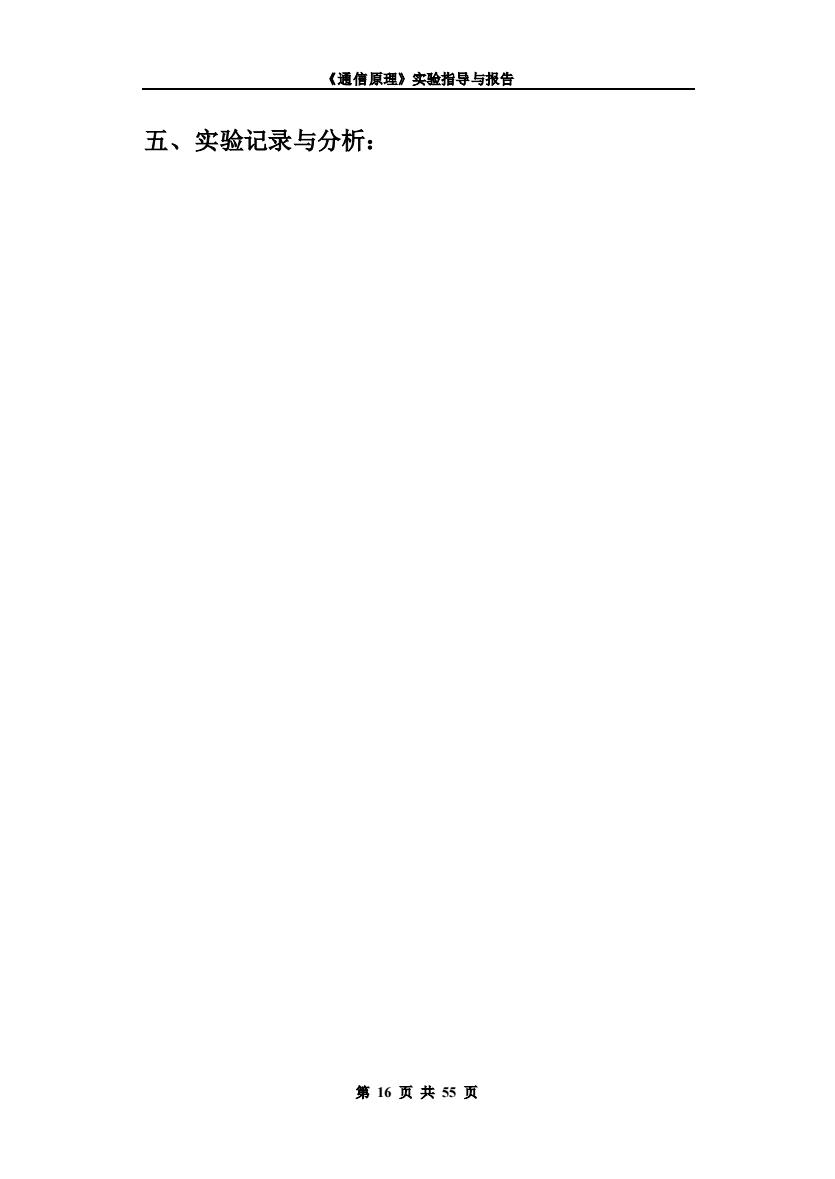

《通信原理》实验指导与报告 五、实验记录与分析： 第16页共55页
《通信原理》实验指导与报告 第 16 页 共 55 页 五、实验记录与分析：
《通信原理》实验指导与报告 第17页共55页
《通信原理》实验指导与报告 第 17 页 共 55 页
《通信原理》实验指导与报告 实验三 HDB3编译码及时钟提取 一、实验目的： 了解HDB3编译码规则及其特点。 了解如何从HDB3码中提取定时分量。 二、实验仪器： 通信原理综合实验系统 一台 示波器 一台 如图所示在HDB3编译码模块中： TPDOI TPD04 TPDOS KDOI TPD02 TPDO3 UD02A Dt D01 双极性码 跳 电平 数据输入 编码 变换 KD02 M 发时钟 跳 1-2 - 线 译码 UD02B 数据输出 收时钟 2-3 电平 变换 单极性码 HDB3 跳线器 AMI TPDO7 TPPOI TPDO8 KD03 TPD06 模拟锁相环 256Kz (PLL) 带通滤波器 位定时提取电路 AM/HDB3编译码模块组成框图 跳线开关KD01用于编码输入信号选择：当KD01设置在Dt 位置时（左端），编码输入信号来自复接模块的TDM帧信号；当 KD01设置在M位置时（右端），编码输入信号来自本地的序列， 用于编码信号观测。 第18页共55页

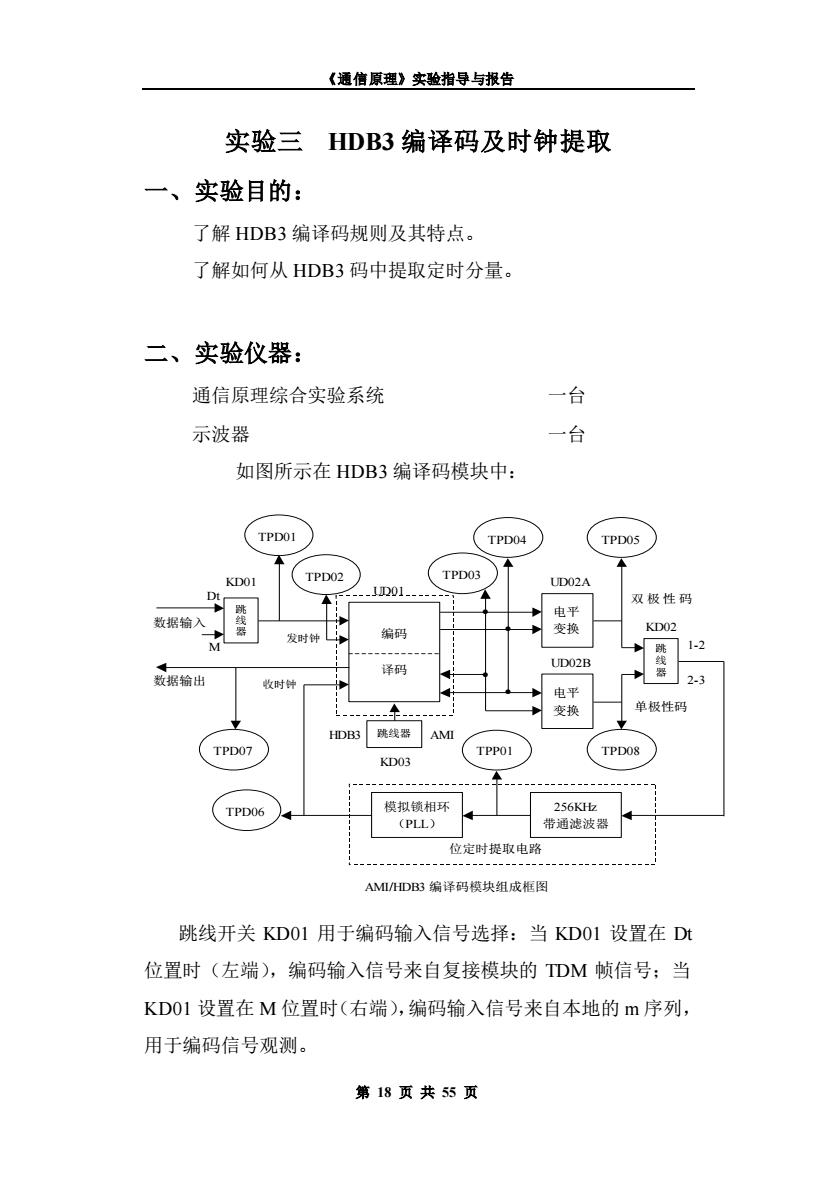

《通信原理》实验指导与报告 第 18 页 共 55 页 实验三 HDB3 编译码及时钟提取 一、实验目的： 了解 HDB3 编译码规则及其特点。 了解如何从 HDB3 码中提取定时分量。 二、实验仪器： 通信原理综合实验系统 一台 示波器 一台 如图所示在 HDB3 编译码模块中： TPD01 数据输入 跳 线 器 M Dt 编码 译码 电平 变换 电平 变换 跳 线 器 ● ● ● ● TPD03 TPD04 TPD05 TPD08 HDB3 跳线器 AMI KD03 发时钟 shizhon 数据输出 g shizhong 收时钟 shizhon g TPD07 1-2 2-3 KD02 位定时提取电路 AMI/HDB3 编译码模块组成框图 KD01 单极性码 shizhong 双极性码 shizhong 256KHz 带通滤波器 模拟锁相环 （PLL） TPD06 TPD02 TPP01 UD01 UD02A UD02B 跳线开关 KD01 用于编码输入信号选择：当 KD01 设置在 Dt 位置时（左端），编码输入信号来自复接模块的 TDM 帧信号；当 KD01 设置在 M 位置时（右端），编码输入信号来自本地的 m 序列， 用于编码信号观测

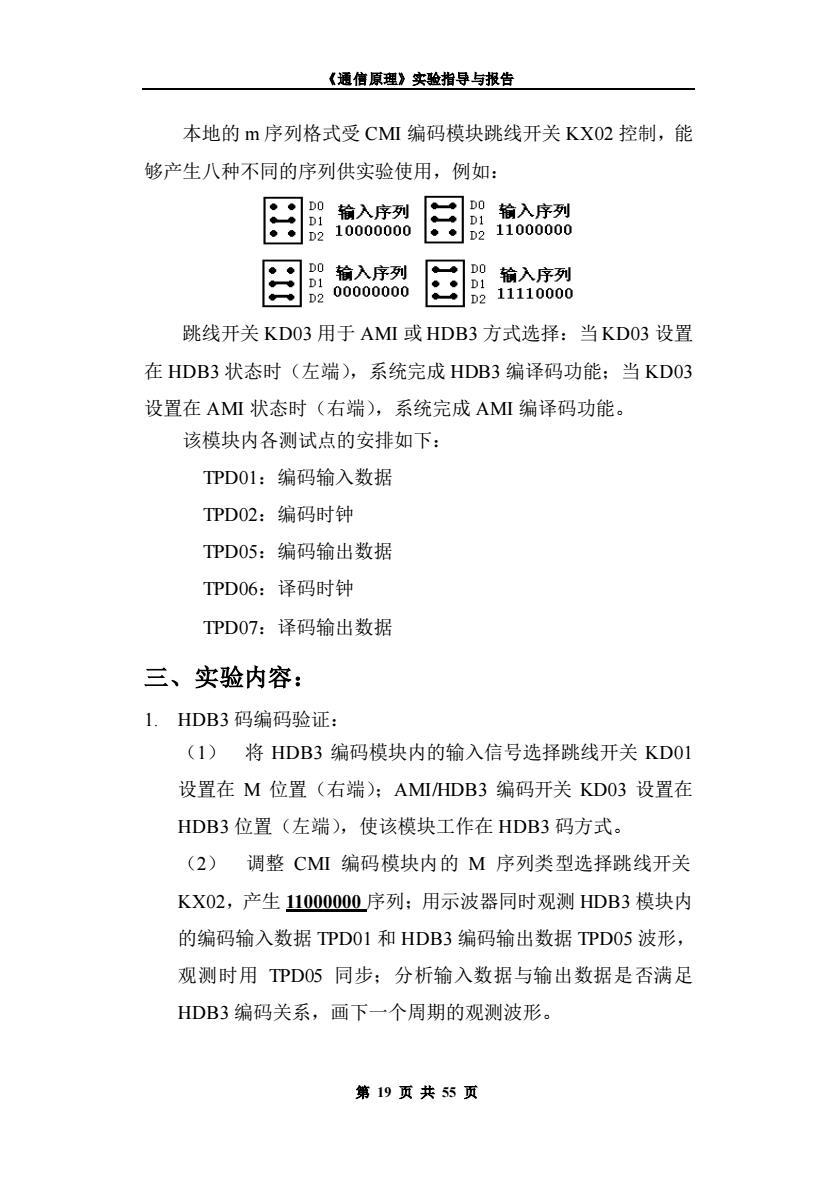

《通信原理》实验指导与报告 本地的m序列格式受CMI编码模块跳线开关KX02控制，能 够产生八种不同的序列供实验使用，例如： DO Di 输入序列 输入序列 D2 10000000 D2 11000000 DO 输入序列 DO D1 D1 输入序列 D2 00000000 D2 11110000 跳线开关KD03用于AMI或HDB3方式选择：当KD03设置 在HDB3状态时（左端），系统完成HDB3编译码功能：当KD03 设置在AMI状态时（右端），系统完成AMI编译码功能。 该模块内各测试点的安排如下： TPD01:编码输入数据 TPD02:编码时钟 TPD05:编码输出数据 TPD06:译码时钟 TPD07:译码输出数据 三、实验内容： 1.HDB3码编码验证： (1) 将HDB3编码模块内的输入信号选择跳线开关KD01 设置在M位置（右端）：AMI/HDB3编码开关KD03设置在 HDB3位置（左端），使该模块工作在HDB3码方式。 (2) 调整CMI编码模块内的M序列类型选择跳线开关 KX02,产生11000000序列；用示波器同时观测HDB3模块内 的编码输入数据TPD01和HDB3编码输出数据TPD05波形， 观测时用TPDO5同步；分析输入数据与输出数据是否满足 HDB3编码关系，画下一个周期的观测波形。 第19页共55页
《通信原理》实验指导与报告 第 19 页 共 55 页 本地的 m 序列格式受 CMI 编码模块跳线开关 KX02 控制，能 够产生八种不同的序列供实验使用，例如： 跳线开关 KD03 用于 AMI 或 HDB3 方式选择：当 KD03 设置 在 HDB3 状态时（左端），系统完成 HDB3 编译码功能；当 KD03 设置在 AMI 状态时（右端），系统完成 AMI 编译码功能。 该模块内各测试点的安排如下： TPD01：编码输入数据 TPD02：编码时钟 TPD05：编码输出数据 TPD06：译码时钟 TPD07：译码输出数据 三、实验内容： 1. HDB3 码编码验证： （1） 将 HDB3 编码模块内的输入信号选择跳线开关 KD01 设置在 M 位置（右端）；AMI/HDB3 编码开关 KD03 设置在 HDB3 位置（左端），使该模块工作在 HDB3 码方式。 （2） 调整 CMI 编码模块内的 M 序列类型选择跳线开关 KX02，产生 11000000 序列；用示波器同时观测 HDB3 模块内 的编码输入数据 TPD01 和 HDB3 编码输出数据 TPD05 波形， 观测时用 TPD05 同步；分析输入数据与输出数据是否满足 HDB3 编码关系，画下一个周期的观测波形
