示波器应用基本知识 以泰克示波器基本功能为基础 日
示波器应用基本知识 以泰克示波器基本功能为基础
示波器-电子工程师的眼睛 示波器的首要条件 为每一双眼解渴 准确地显示波形 保证信号完整性测量
示波器 - 电子工程师的眼睛 示波器的首要条件 准确地显示波形 保证信号完整性测量

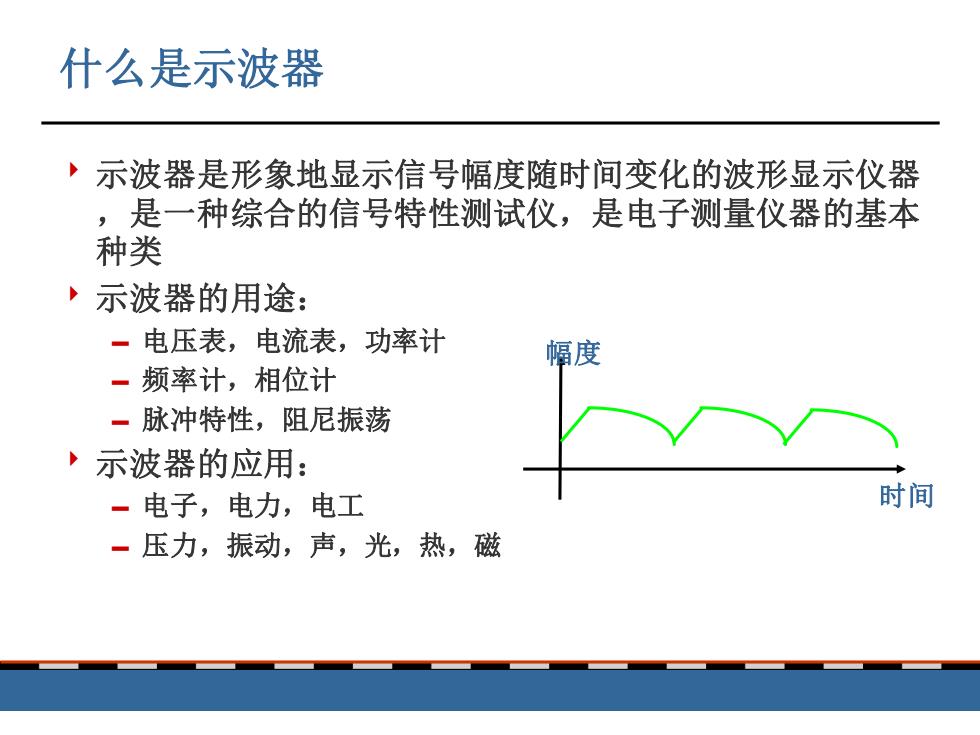

什么是示波器 示波器是形象地显示信号幅度随时间变化的波形显示仪器 ,是一种综合的信号特性测试仪，是电子测量仪器的基本 种类 示波器的用途： 一电压表，电流表，功率计 幅度 一频率计，相位计 一脉冲特性，阻尼振荡 示波器的应用： 一电子，电力，电工 时间 一压力，振动，声，光，热，磁
什么是示波器 示波器是形象地显示信号幅度随时间变化的波形显示仪器 ，是一种综合的信号特性测试仪，是电子测量仪器的基本 种类 示波器的用途： 电压表，电流表，功率计 频率计，相位计 脉冲特性，阻尼振荡 示波器的应用： 电子，电力，电工 压力，振动，声，光，热，磁 时间 幅度
波的类型 大多数波都属于如下类 型： 正弦波 衰减的正弦波 二 弦波 方波和矩形波 F U 三角波和锯齿波 一阶跃波和脉冲波 AA 一噪声波、复杂波 银货波 三角波 ·很多波是上述波形的组 合 ,周期信号和非周期信号 阶跃波 脉冲波 脉冲序列 ，同步信号和异步信号 复杂波
波的类型 大多数波都属于如下类 型： 正弦波 方波和矩形波 三角波和锯齿波 阶跃波和脉冲波 噪声波 、复杂波 很多波是上述波形的组 合 周期信号和非周期信号 同步信号和异步信号
正弦波是波形的基本波 非正弦波是由基波加无数次谐波所构成。包含的谐波越多 波形越近似方波。 例：100M方波是由3次、5次、7次.合成，3次 谐波频率为300M、5次谐波频率为500M. 对于非正弦波波形，波形从最小值过渡到最大值越快，所含谐波就越 多，波形所含的谐波频率的分量也越高。 对于脉冲波占空比越小，波形所含谐波就越多，谐波频率分量也越高
正弦波是波形的基本波 •非正弦波是由基波加无数次谐波所构成。包含的谐波越多， 波形越近似方波。 例：100M方波是由3次、5次、7次.合成，3次 谐波频率为300M、5次谐波频率为500M. ▪对于非正弦波波形，波形从最小值过渡到最大值越快，所含谐波就越 多，波形所含的谐波频率的分量也越高。 ▪对于脉冲波占空比越小，波形所含谐波就越多，谐波频率分量也越高
