（2）筛板 • 筛板是锤式粉碎机的排料装置，一般用厚的优质 钢板冲孔制成。 • 通常设在转子下半周的位置。为了提高粉碎机的 排料能力，也可使筛板占整个粉碎室内周面积的 3/4以上，或是将筛板置于粉碎室侧面。 • 筛孔的形状和尺寸是决定粉料粒度的主要因素， 对机器的排料能力也有很大的影响。筛孔的形状 通常是圆孔或长孔。筛孔的直径一般分为四个等 级，小孔，中孔，粗孔，大孔以上
（2）筛板 • 筛板是锤式粉碎机的排料装置，一般用厚的优质 钢板冲孔制成。 • 通常设在转子下半周的位置。为了提高粉碎机的 排料能力，也可使筛板占整个粉碎室内周面积的 3/4以上，或是将筛板置于粉碎室侧面。 • 筛孔的形状和尺寸是决定粉料粒度的主要因素， 对机器的排料能力也有很大的影响。筛孔的形状 通常是圆孔或长孔。筛孔的直径一般分为四个等 级，小孔，中孔，粗孔，大孔以上

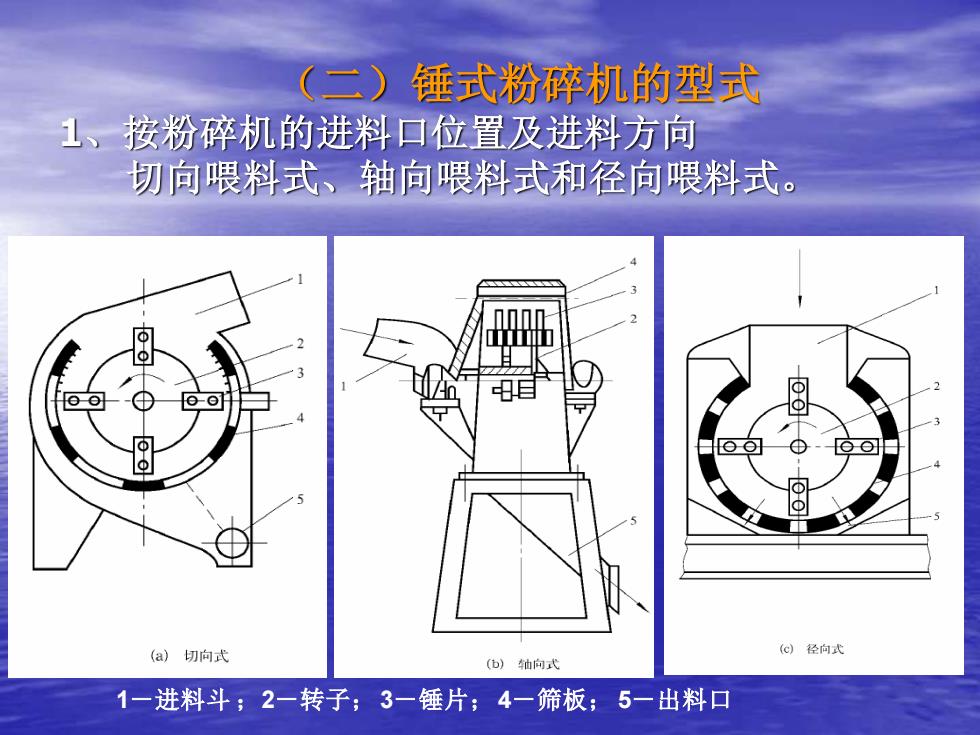

（二）锤式粉碎机的型式 1、按粉碎机的进料口位置及进料方向 切向喂料式、轴向喂料式和径向喂料式。 1－进料斗 ；2－转子；3－锤片；4－筛板； 5－出料口
（二）锤式粉碎机的型式 1、按粉碎机的进料口位置及进料方向 切向喂料式、轴向喂料式和径向喂料式。 1－进料斗 ；2－转子；3－锤片；4－筛板； 5－出料口

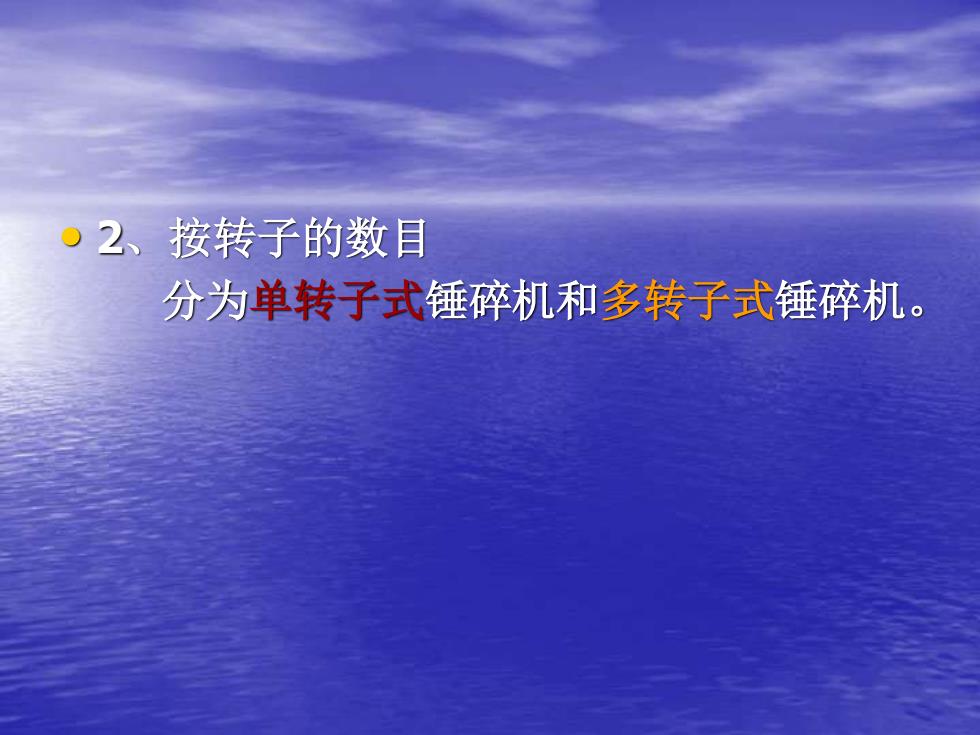

• 2、按转子的数目 分为单转子式锤碎机和多转子式锤碎机
• 2、按转子的数目 分为单转子式锤碎机和多转子式锤碎机

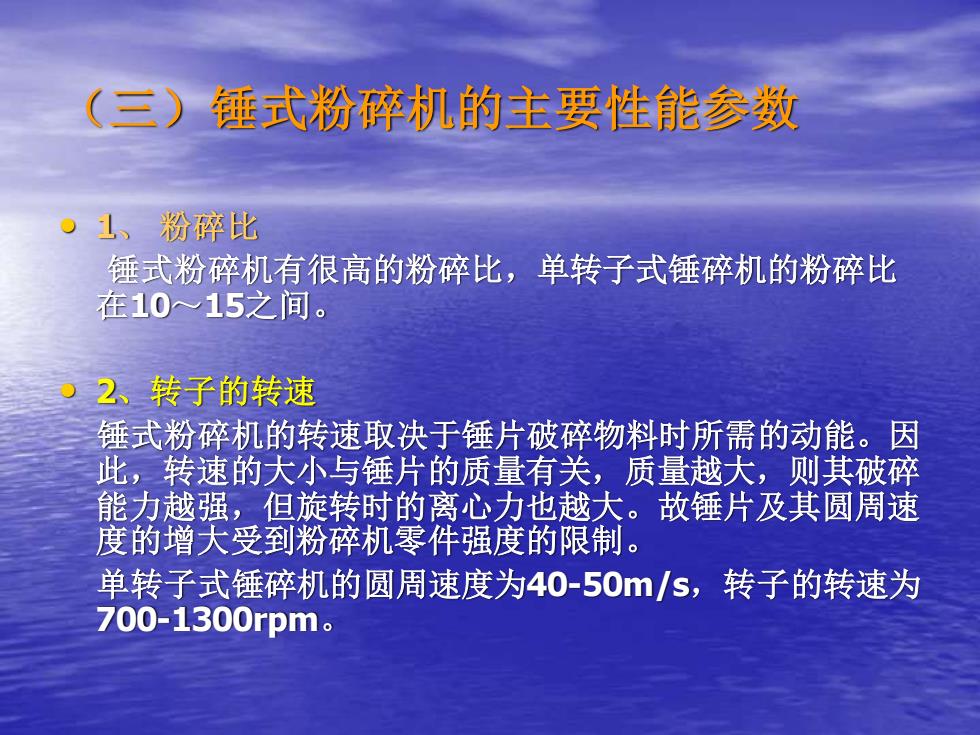

（三）锤式粉碎机的主要性能参数 • 1、 粉碎比 锤式粉碎机有很高的粉碎比，单转子式锤碎机的粉碎比 在10～15之间。 • 2、转子的转速 锤式粉碎机的转速取决于锤片破碎物料时所需的动能。因 此，转速的大小与锤片的质量有关，质量越大，则其破碎 能力越强，但旋转时的离心力也越大。故锤片及其圆周速 度的增大受到粉碎机零件强度的限制。 单转子式锤碎机的圆周速度为40-50m/s，转子的转速为 700-1300rpm
（三）锤式粉碎机的主要性能参数 • 1、 粉碎比 锤式粉碎机有很高的粉碎比，单转子式锤碎机的粉碎比 在10～15之间。 • 2、转子的转速 锤式粉碎机的转速取决于锤片破碎物料时所需的动能。因 此，转速的大小与锤片的质量有关，质量越大，则其破碎 能力越强，但旋转时的离心力也越大。故锤片及其圆周速 度的增大受到粉碎机零件强度的限制。 单转子式锤碎机的圆周速度为40-50m/s，转子的转速为 700-1300rpm

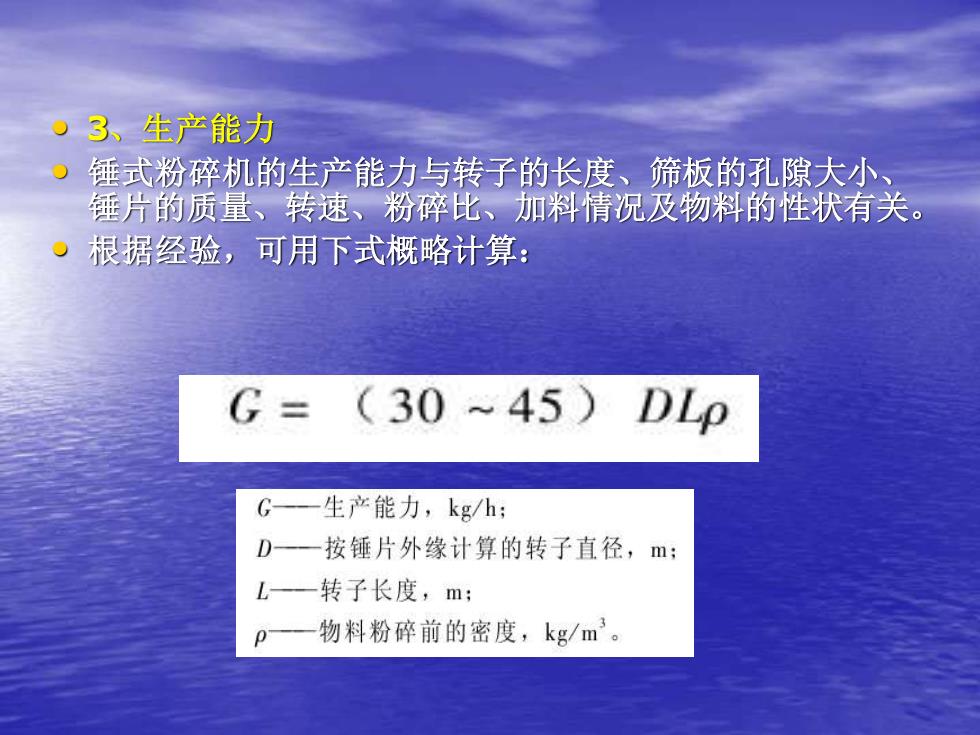

• 3、生产能力 • 锤式粉碎机的生产能力与转子的长度、筛板的孔隙大小、 锤片的质量、转速、粉碎比、加料情况及物料的性状有关。 • 根据经验，可用下式概略计算：
• 3、生产能力 • 锤式粉碎机的生产能力与转子的长度、筛板的孔隙大小、 锤片的质量、转速、粉碎比、加料情况及物料的性状有关。 • 根据经验，可用下式概略计算：
