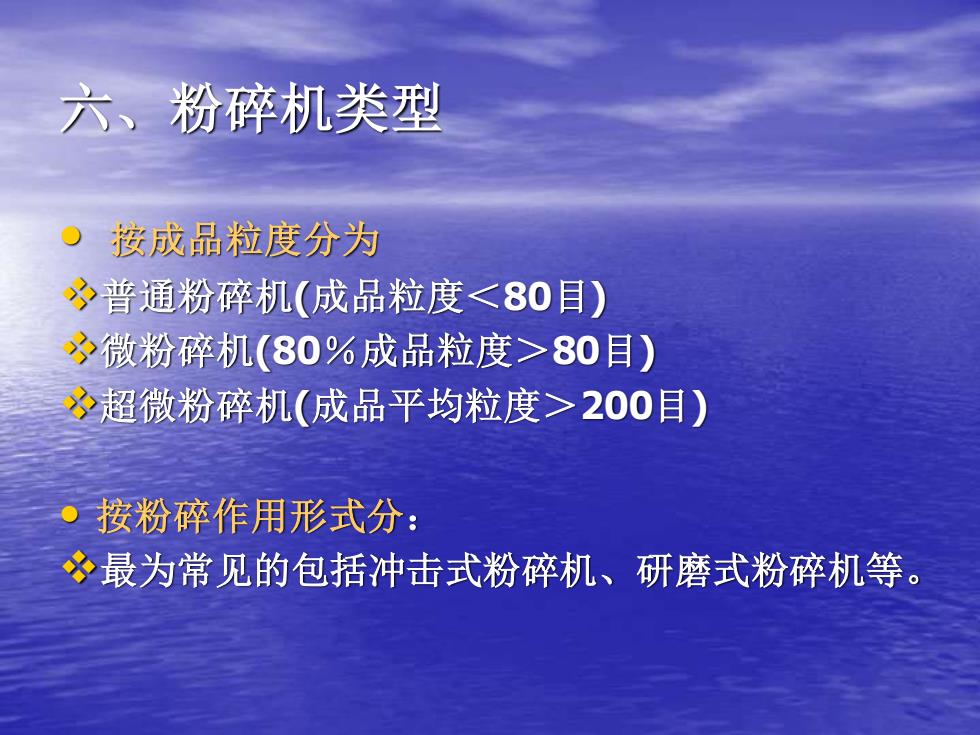

六、粉碎机类型 • 按成品粒度分为 ❖普通粉碎机(成品粒度＜80目) ❖微粉碎机(80％成品粒度＞80目) ❖超微粉碎机(成品平均粒度＞200目) • 按粉碎作用形式分： ❖最为常见的包括冲击式粉碎机、研磨式粉碎机等
六、粉碎机类型 • 按成品粒度分为 ❖普通粉碎机(成品粒度＜80目) ❖微粉碎机(80％成品粒度＞80目) ❖超微粉碎机(成品平均粒度＞200目) • 按粉碎作用形式分： ❖最为常见的包括冲击式粉碎机、研磨式粉碎机等

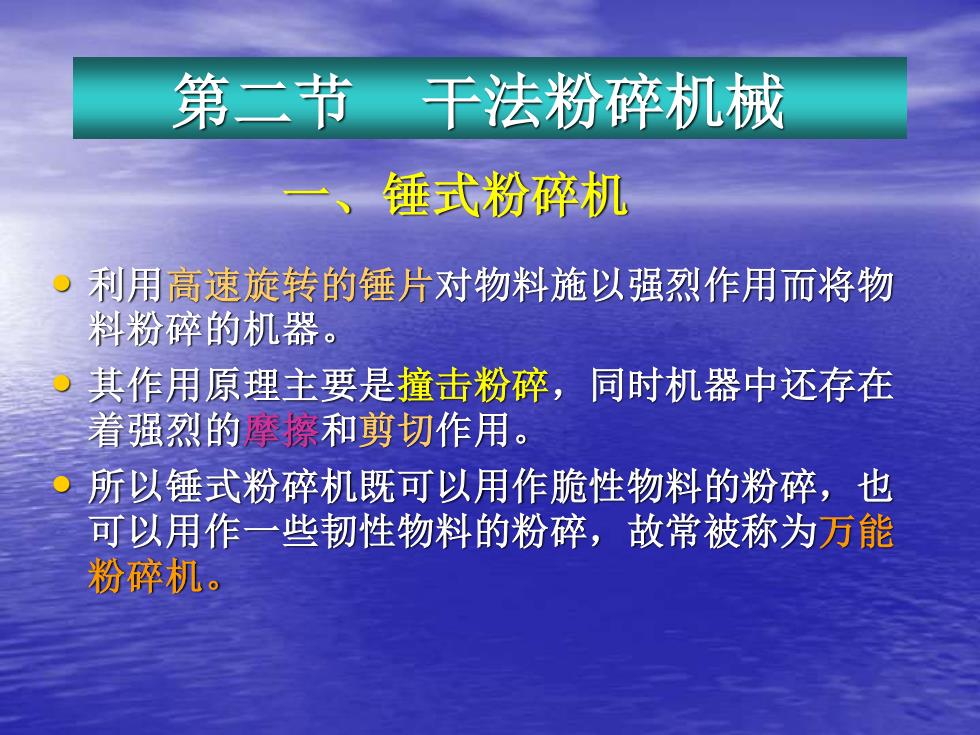

一、锤式粉碎机 • 利用高速旋转的锤片对物料施以强烈作用而将物 料粉碎的机器。 • 其作用原理主要是撞击粉碎，同时机器中还存在 着强烈的摩擦和剪切作用。 • 所以锤式粉碎机既可以用作脆性物料的粉碎，也 可以用作一些韧性物料的粉碎，故常被称为万能 粉碎机。 第二节 干法粉碎机械
一、锤式粉碎机 • 利用高速旋转的锤片对物料施以强烈作用而将物 料粉碎的机器。 • 其作用原理主要是撞击粉碎，同时机器中还存在 着强烈的摩擦和剪切作用。 • 所以锤式粉碎机既可以用作脆性物料的粉碎，也 可以用作一些韧性物料的粉碎，故常被称为万能 粉碎机。 第二节 干法粉碎机械

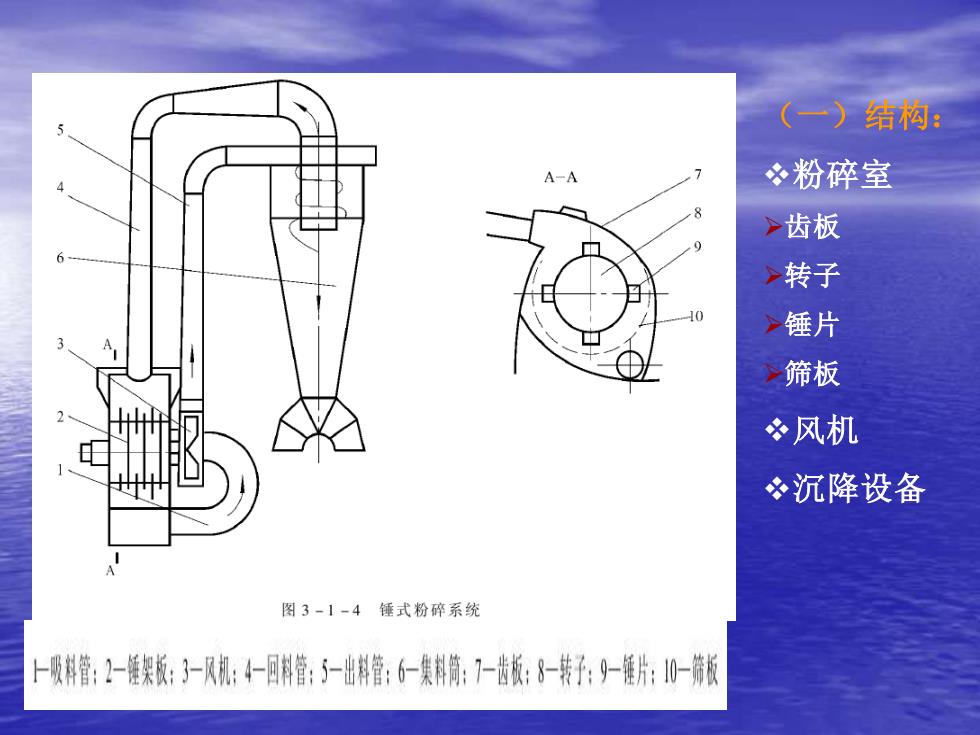

（一）结构： ❖粉碎室 ➢齿板 ➢转子 ➢锤片 ➢筛板 ❖风机 ❖沉降设备
（一）结构： ❖粉碎室 ➢齿板 ➢转子 ➢锤片 ➢筛板 ❖风机 ❖沉降设备

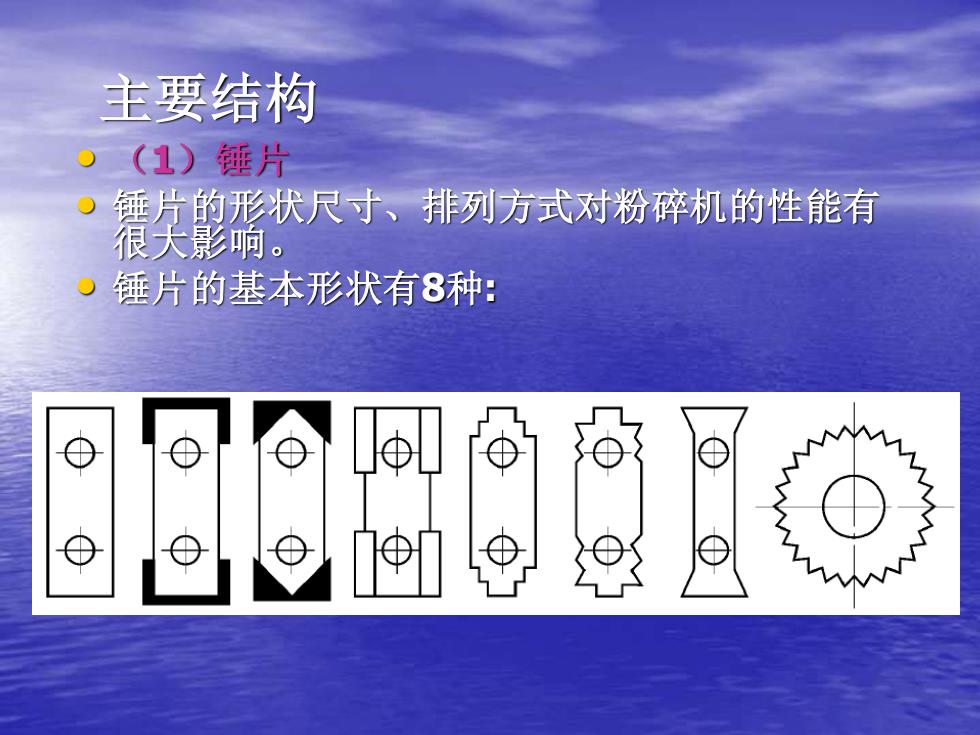

主要结构 • （1）锤片 • 锤片的形状尺寸、排列方式对粉碎机的性能有 很大影响。 • 锤片的基本形状有8种:
主要结构 • （1）锤片 • 锤片的形状尺寸、排列方式对粉碎机的性能有 很大影响。 • 锤片的基本形状有8种:

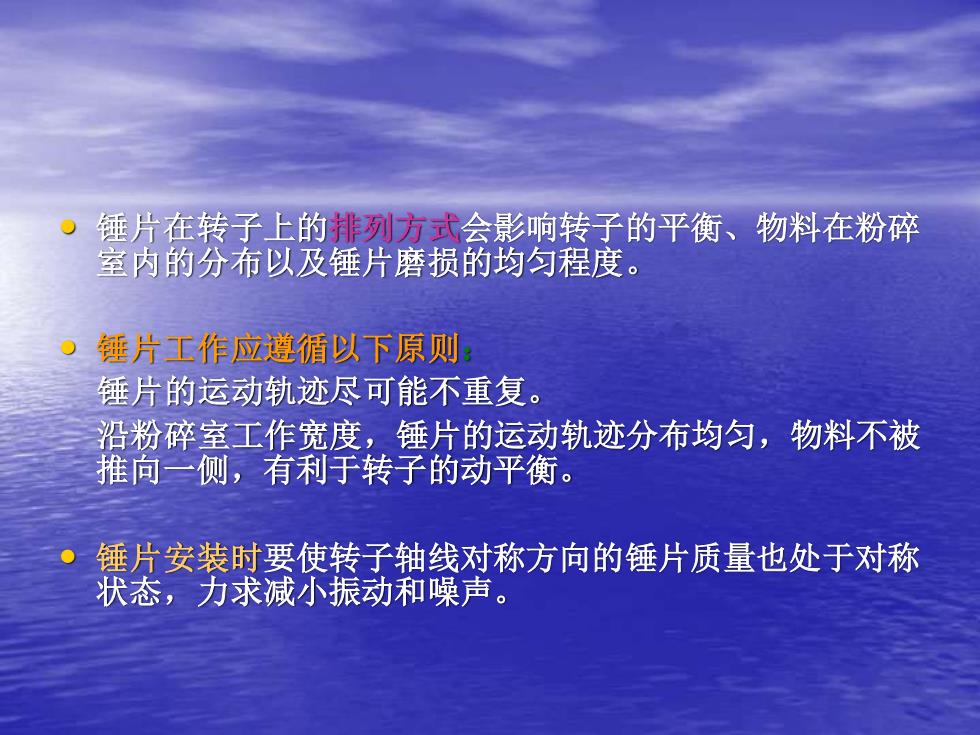

• 锤片在转子上的排列方式会影响转子的平衡、物料在粉碎 室内的分布以及锤片磨损的均匀程度。 • 锤片工作应遵循以下原则： 锤片的运动轨迹尽可能不重复。 沿粉碎室工作宽度，锤片的运动轨迹分布均匀，物料不被 推向一侧，有利于转子的动平衡。 • 锤片安装时要使转子轴线对称方向的锤片质量也处于对称 状态，力求减小振动和噪声
• 锤片在转子上的排列方式会影响转子的平衡、物料在粉碎 室内的分布以及锤片磨损的均匀程度。 • 锤片工作应遵循以下原则： 锤片的运动轨迹尽可能不重复。 沿粉碎室工作宽度，锤片的运动轨迹分布均匀，物料不被 推向一侧，有利于转子的动平衡。 • 锤片安装时要使转子轴线对称方向的锤片质量也处于对称 状态，力求减小振动和噪声
