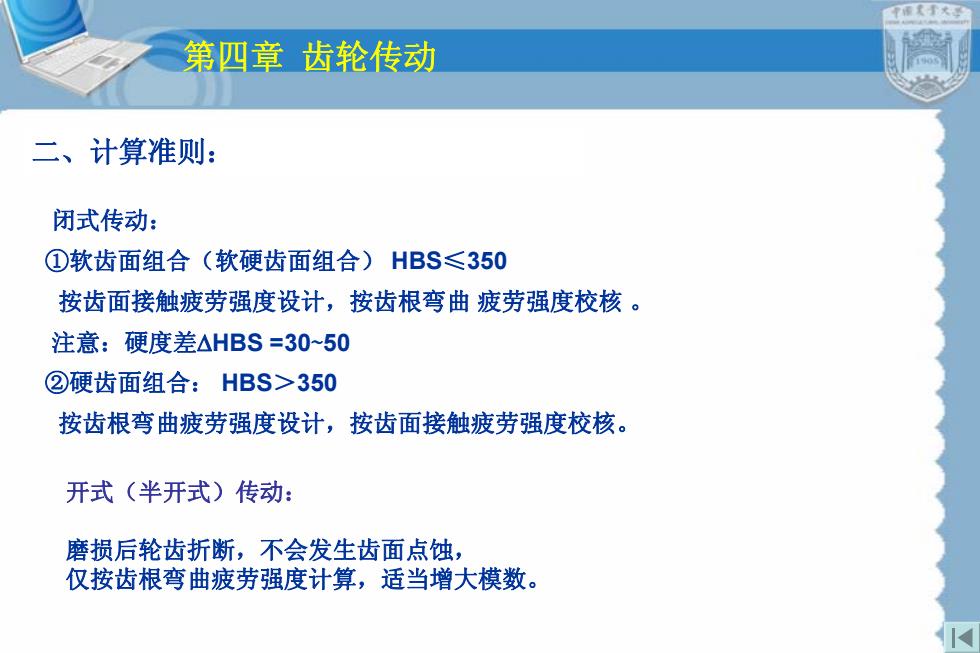

第四章 齿轮传动二、计算准则：闭式传动：①软齿面组合（软硬齿面组合）HBS≤350按齿面接触疲劳强度设计，按齿根弯曲疲劳强度校核。注意：硬度差△HBS=30~50②硬齿面组合：HBS>350按齿根弯曲疲劳强度设计，按齿面接触疲劳强度校核。开式（半开式）传动：磨损后轮齿折断，不会发生齿面点蚀仅按齿根弯曲疲劳强度计算，适当增大模数
第四章 齿轮传动 二、计算准则： 闭式传动： ①软齿面组合（软硬齿面组合） HBS≤350 按齿面接触疲劳强度设计，按齿根弯曲 疲劳强度校核 。 注意：硬度差ΔHBS =30∼50 ②硬齿面组合： HBS＞350 按齿根弯曲疲劳强度设计，按齿面接触疲劳强度校核。 开式（半开式）传动： 磨损后轮齿折断，不会发生齿面点蚀， 仅按齿根弯曲疲劳强度计算，适当增大模数

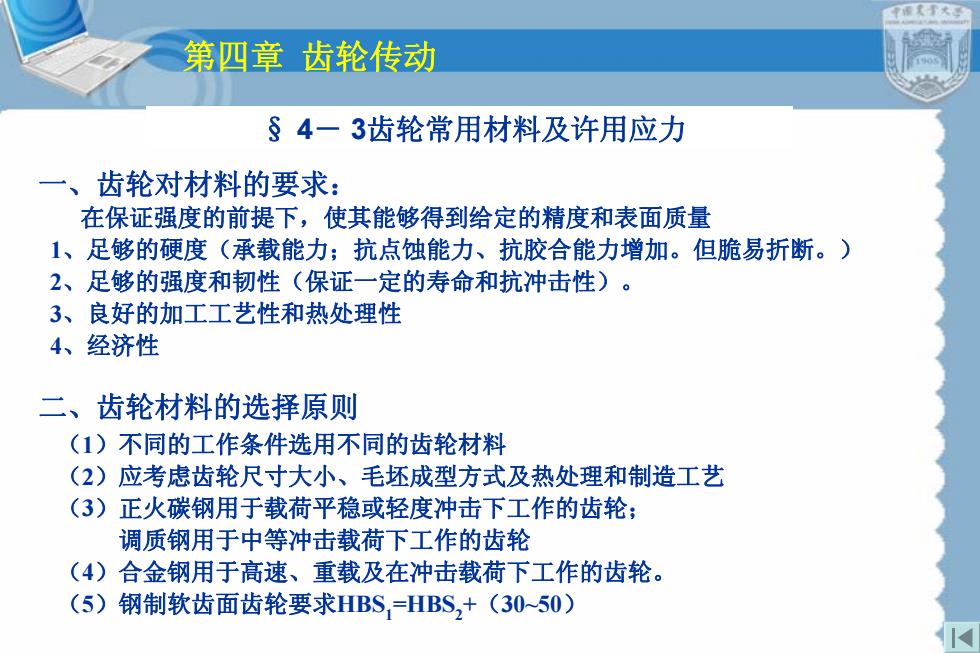

中国发平大学第四章齿轮传动84一3齿轮常用材料及许用应力、齿轮对材料的要求：在保证强度的前提下，使其能够得到给定的精度和表面质量1、足够的硬度（承载能力；抗点蚀能力、抗胶合能力增加。但脆易折断。）2、足够的强度和韧性（保证一定的寿命和抗冲击性）。3、良好的加工工艺性和热处理性4、经济性二、齿轮材料的选择原则（1）不同的工作条件选用不同的齿轮材料（2）应考虑齿轮尺寸大小、毛坏成型方式及热处理和制造工艺（3）正火碳钢用于载荷平稳或轻度冲击下工作的齿轮；调质钢用于中等冲击载荷下工作的齿轮（4）合金钢用于高速、重载及在冲击载荷下工作的齿轮。（5）钢制软齿面齿轮要求HBS,=HBS,+（30~50）
第四章 齿轮传动 § 4－ 3齿轮常用材料及许用应力 一、齿轮对材料的要求： 在保证强度的前提下，使其能够得到给定的精度和表面质量 1、足够的硬度（承载能力；抗点蚀能力、抗胶合能力增加。但脆易折断。） 2、足够的强度和韧性（保证一定的寿命和抗冲击性）。 3、良好的加工工艺性和热处理性 4、经济性 二、齿轮材料的选择原则 （1）不同的工作条件选用不同的齿轮材料 （2）应考虑齿轮尺寸大小、毛坯成型方式及热处理和制造工艺 （3）正火碳钢用于载荷平稳或轻度冲击下工作的齿轮； 调质钢用于中等冲击载荷下工作的齿轮 （4）合金钢用于高速、重载及在冲击载荷下工作的齿轮。 （5）钢制软齿面齿轮要求HBS1=HBS2+（30~50）

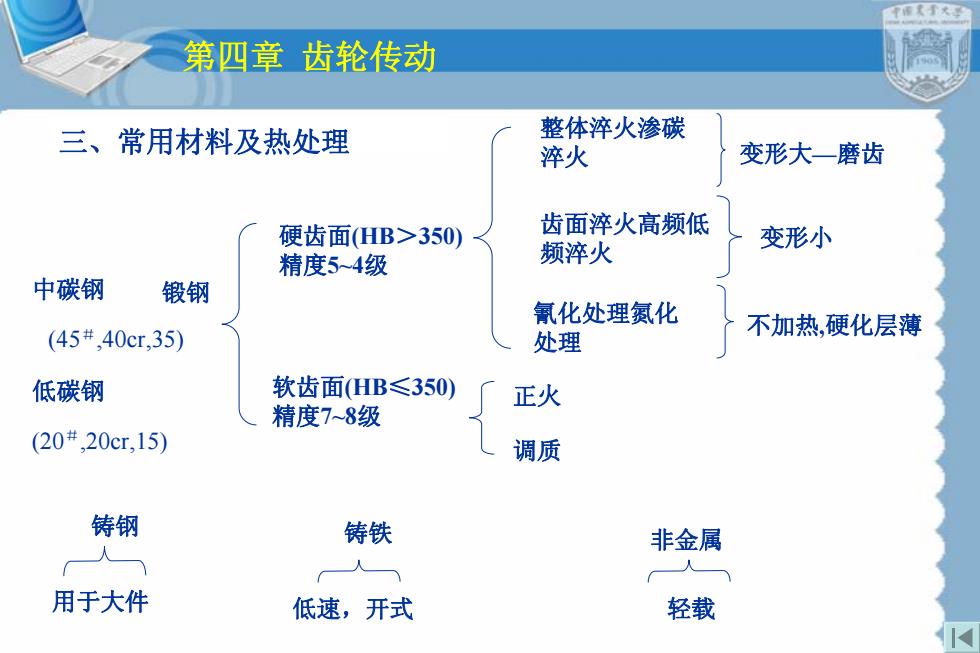

干海大大学第四章 齿轮传动整体淬火渗碳三、常用材料及热处理变形大一磨齿淬火齿面火高频低硬齿面（HB>350变形小频淬火精度5~4级中碳钢锻钢氰化处理氮化不加热，硬化层薄(45#，40cr,35)处理软齿面（HB≤350)低碳钢正火精度7~8级(20#,20cr,15)调质铸钢铸铁非金属用于大件低速，开式轻载
第四章 齿轮传动 三、常用材料及热处理 硬齿面(HB＞350) 精度5~4级 整体淬火渗碳 淬火 变形大—磨齿 齿面淬火高频低 频淬火 变形小 氰化处理氮化 处理 不加热,硬化层薄 软齿面(HB≤350) 精度7~8级 正火 调质 中碳钢 低碳钢 (45＃,40cr,35) (20＃,20cr,15) 铸钢 铸铁 非金属 用于大件 低速，开式 轻载 锻钢
中国发大学第四章齿轮传动四、齿轮材料的许用应力·齿轮的许用应力是根据试验齿轮在一定试验条件下得到的疲劳极限确定的°1im（F、H)---特定参数的试验齿轮，失效概率为1%时的齿轮材料的疲劳极限，当设计齿轮的工作条件与试验条件不同时，需加以修正。or1、齿面接触疲劳许用应力0167CHimZNMPa[OH]=o.Salim6SHlim一最小安全系数，查表4-3。N,N,NNNoZ一寿命系数，查图4-8a。与齿轮的应力循环次数N有关。N=60 Y nth,式中：n---齿轮的转速(r/min)；y---齿轮每转一周同侧齿廓啮合次数；t----齿轮的工作时间（小时）。K
第四章 齿轮传动 • 齿轮的许用应力是根据试验齿轮在一定试验条件下得到的疲劳极限确定的； σ1im（F、H)-特定参数的试验齿轮，失效概率为1%时的齿轮材料的疲劳极限。 • 当设计齿轮的工作条件与试验条件不同时，需加以修正。 四、齿轮材料的许用应力 MPaZ S N H H H lim lim ][ σ σ = 1、齿面接触疲劳许用应力 SHlim－最小安全系数，查表4-3。 ZN－寿命系数，查图4-8a。与齿轮的应力循环次数N有关。 N=60γnth ， 式中： n-齿轮的转速(r/min)； γ -齿轮每转一周同侧齿廓啮合次数；th-齿轮的 工作时间（小时）

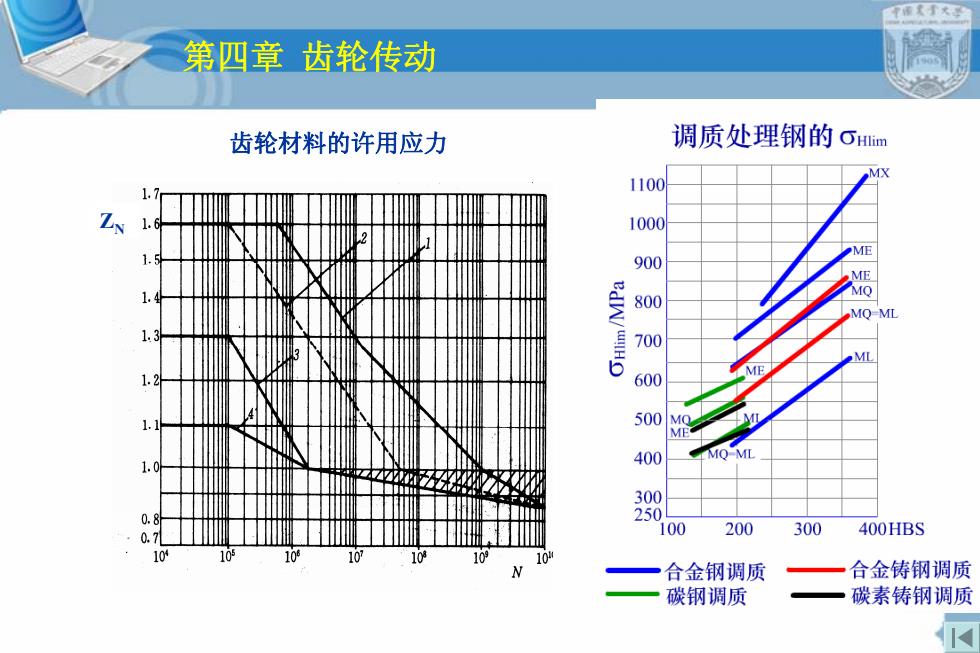

平插大学第四章齿轮传动调质处理钢的OHlim齿轮材料的许用应力11001.7LN1.61000ME1. 5900PHOMO1. 4800MO-ML1. 37001. 2600500MC1. 1MEEMQ-ML4001. 03002500. 8100200300400HBS0.71041051061071081o010合金铸钢调质N合金钢调质碳钢调质碳素铸钢调质K
第四章 齿轮传动 齿轮材料的许用应力 Z N
