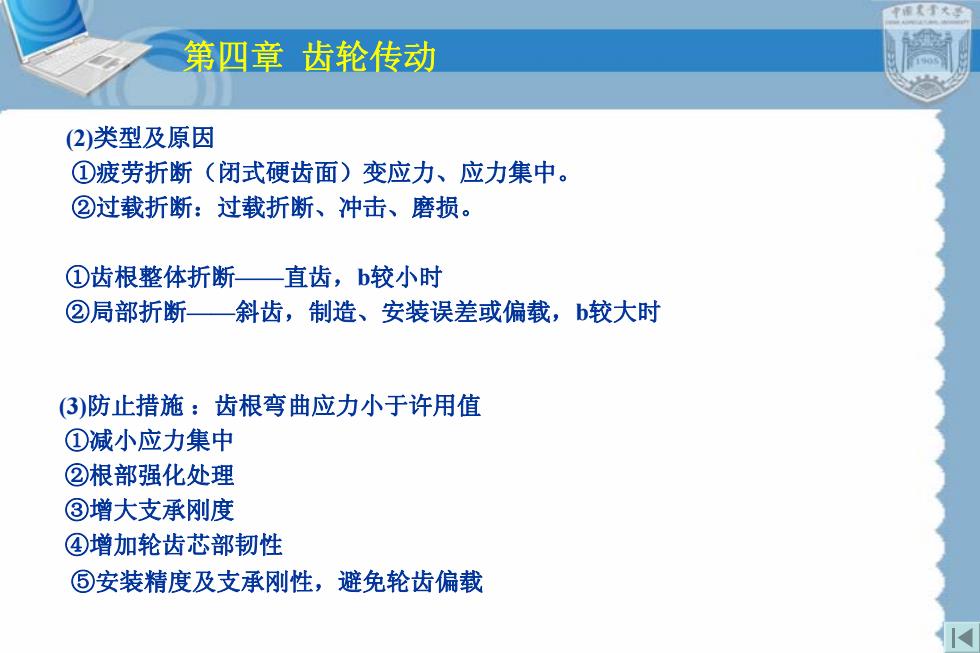

中盾大学第四章齿轮传动(2)类型及原因①疲劳折断（闭式硬齿面）变应力、应力集中。②过载折断：过载折断、冲击、磨损①齿根整体折断一直齿，b较小时②局部折断一一斜齿，制造、安装误差或偏载，b较大时(3）防止措施：齿根弯曲应力小于许用值①减小应力集中②根部强化处理③增大支承刚度④增加轮齿芯部韧性③安装精度及支承刚性，避免轮齿偏载一
第四章 齿轮传动 (2)类型及原因 ①疲劳折断（闭式硬齿面）变应力、应力集中。 ②过载折断：过载折断、冲击、磨损。 ①齿根整体折断——直齿，b较小时 ②局部折断——斜齿，制造、安装误差或偏载，b较大时 (3)防止措施 ：齿根弯曲应力小于许用值 ①减小应力集中 ②根部强化处理 ③增大支承刚度 ④增加轮齿芯部韧性 ⑤安装精度及支承刚性，避免轮齿偏载

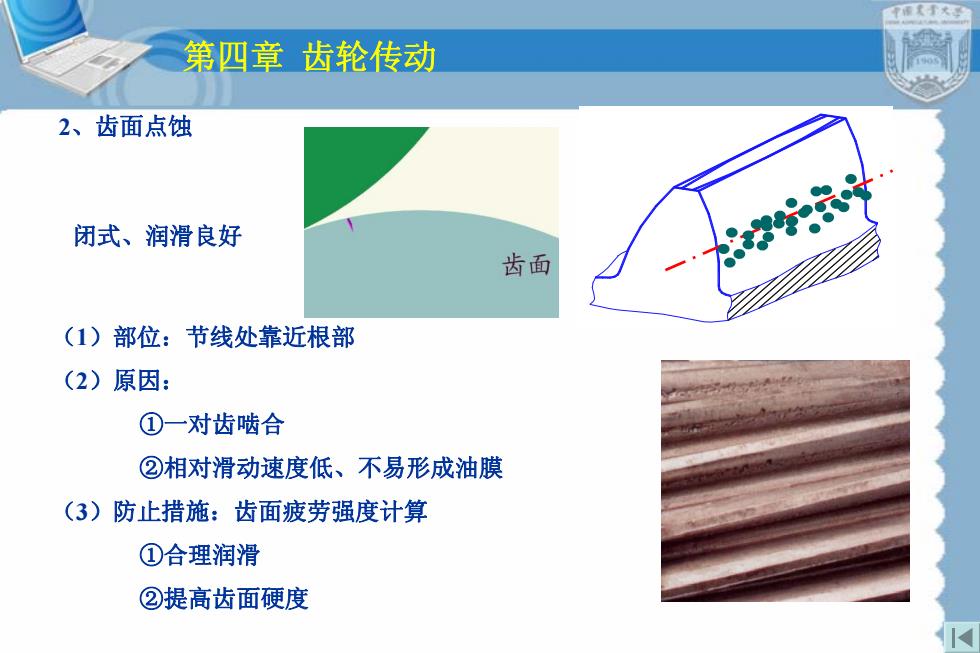

第四章齿轮传动2、齿面点蚀闭式、润滑良好齿面（1）部位：节线处靠近根部（2）原因：①一对齿啮合②相对滑动速度低、不易形成油膜（3）防止措施：齿面疲劳强度计算①合理润滑②提高齿面硬度
第四章 齿轮传动 2、齿面点蚀 闭式、润滑良好 （ 1）部位：节线处靠近根部 （ 2）原因： ①一对齿啮合 ②相对滑动速度低、不易形成油膜 （ 3）防止措施：齿面疲劳强度计算 ①合理润滑 ②提高齿面硬度

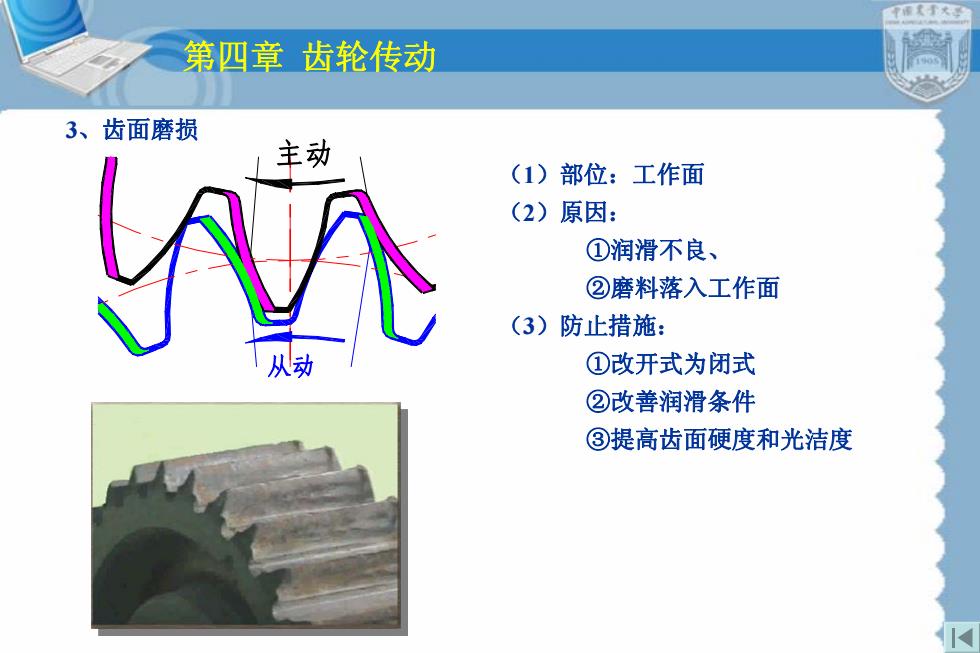

第四章齿轮传动3、齿面磨损主动（1）部位：工作面（2）原因：①润滑不良、②磨料落入工作面（3）防止措施：①改开式为闭式②改善润滑条件③提高齿面硬度和光洁度
第四章 齿轮传动 主动 从动 3、齿面磨损 （1）部位：工作面 （2）原因： ①润滑不良、 ②磨料落入工作面 （3）防止措施： ①改开式为闭式 ②改善润滑条件 ③提高齿面硬度和光洁度

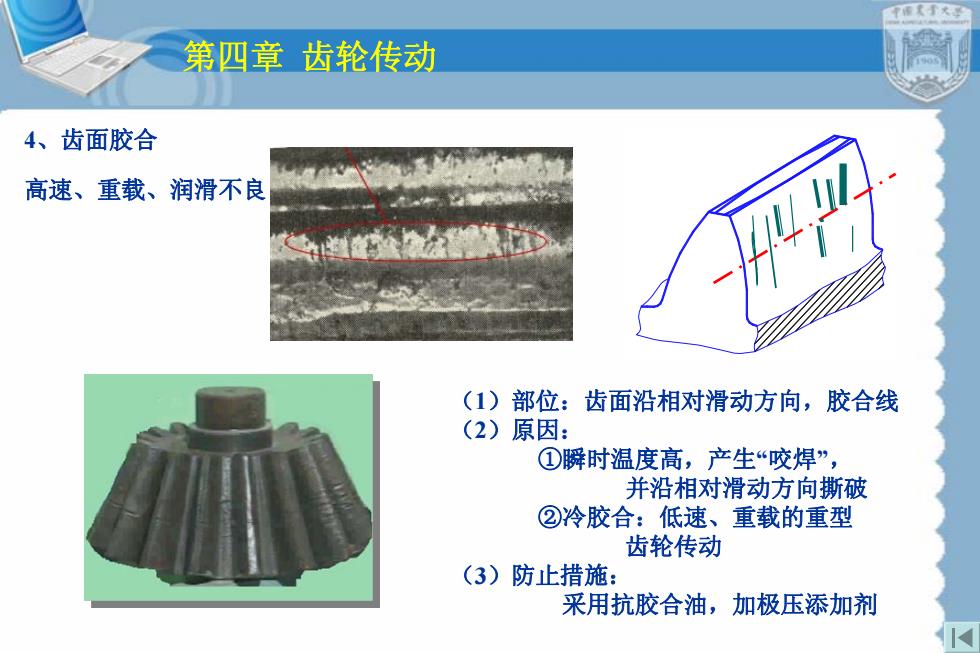

第四章齿轮传动4、齿面胶合高速、重载、润滑不良（1）部位：齿面沿相对滑动方向，胶合线（2）原因：①瞬时温度高，产生“咬焊”，并沿相对滑动方向撕破②冷胶合：低速、重载的重型齿轮传动（3）防止措施：采用抗胶合油，加极压添加剂
第四章 齿轮传动 4、齿面胶合 高速、重载、润滑不良 （1）部位：齿面沿相对滑动方向，胶合线 （2）原因： ①瞬时温度高，产生“咬焊”， 并沿相对滑动方向撕破 ②冷胶合：低速、重载的重型 齿轮传动 （3）防止措施： 采用抗胶合油，加极压添加剂

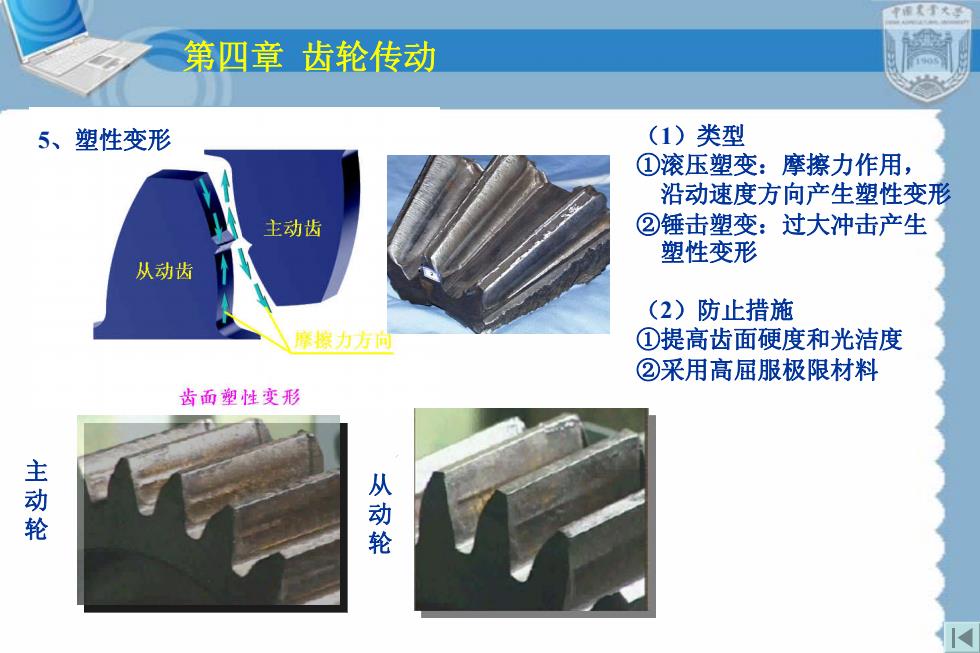

中国大事大学第四章齿轮传动（1）类型5、塑性变形①滚压塑变：摩擦力作用沿动速度方向产生塑性变形②锤击塑变：过大冲击产生主动齿塑性变形从动齿（2）防止措施①提高齿面硬度和光洁度摩擦力方向②采用高屈服极限材料齿面塑性变形主动轮从动轮K
第四章 齿轮传动 主 动 轮 从 动 轮 5、塑性变形 （ 1）类型 ①滚压塑变：摩擦力作用， 沿动速度方向产生塑性变形 ②锤击塑变：过大冲击产生 塑性变形 （ 2）防止措施 ①提高齿面硬度和光洁度 ②采用高屈服极限材料
