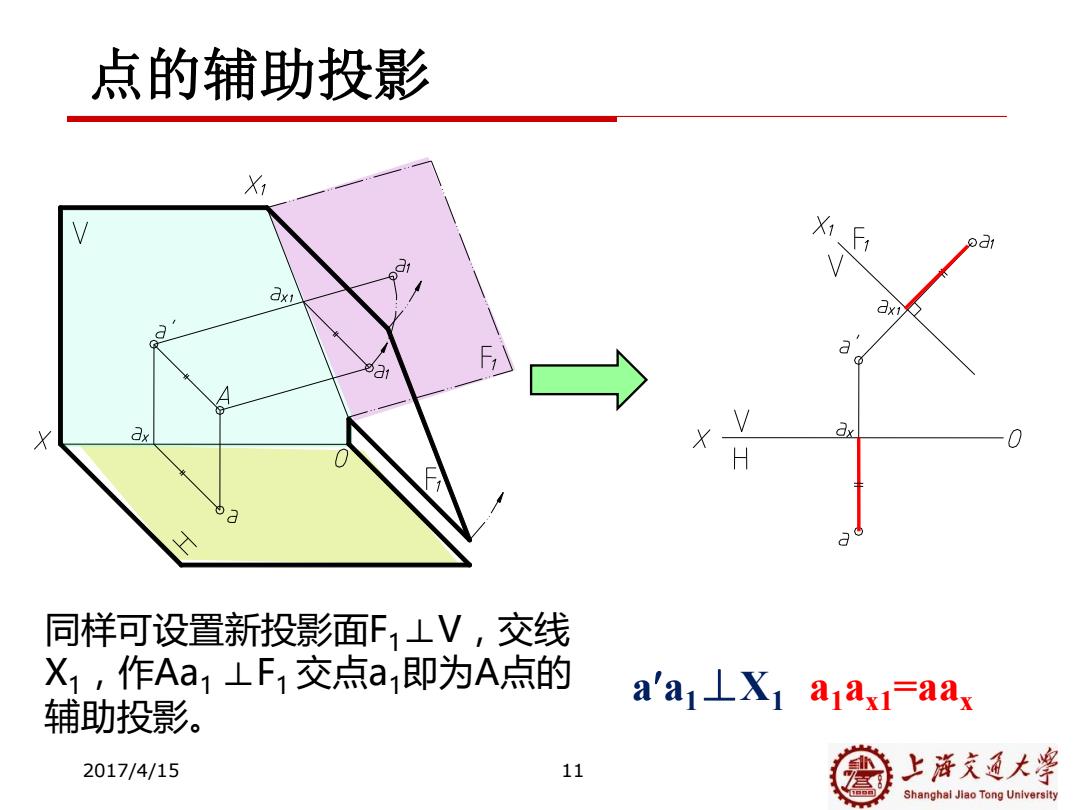

点的辅助投影 , Xi d1 ax1 X dx X H a 同样可设置新投影面F1⊥V,交线 X1,作Aa1⊥F1交点a1即为A点的 辅助投影。 a'a1⊥X1a1ax=aax 2017/4/15 11 上浒充通大 Shanghai Jiao Tong University
2017/4/15 11 点的辅助投影 同样可设置新投影面F1⊥V，交线 X1，作Aa1 ⊥F1 交点a1即为A点的 辅助投影。 aa1⊥X1 a1ax1=aax

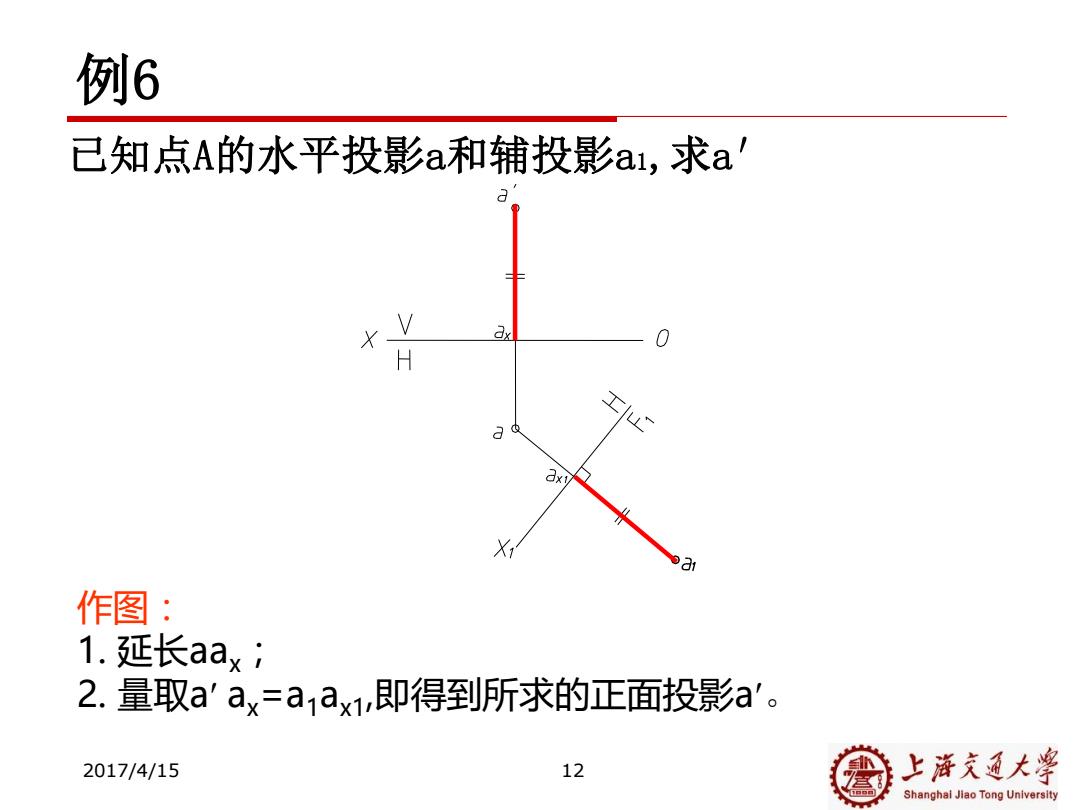

例6 已知点A的水平投影a和辅投影a1,求a' X 0 H 工L X 作图： 1.延长aaxi 2.量取a'ax=aax1,即得到所求的正面投影a'。 2017/4/15 12 上游充通大率 Shanghai Jiao Tong University
2017/4/15 12 例6 作图： 1. 延长aax； 2. 量取a ax=a1ax1,即得到所求的正面投影a 。 已知点A的水平投影a和辅投影a1,求a′

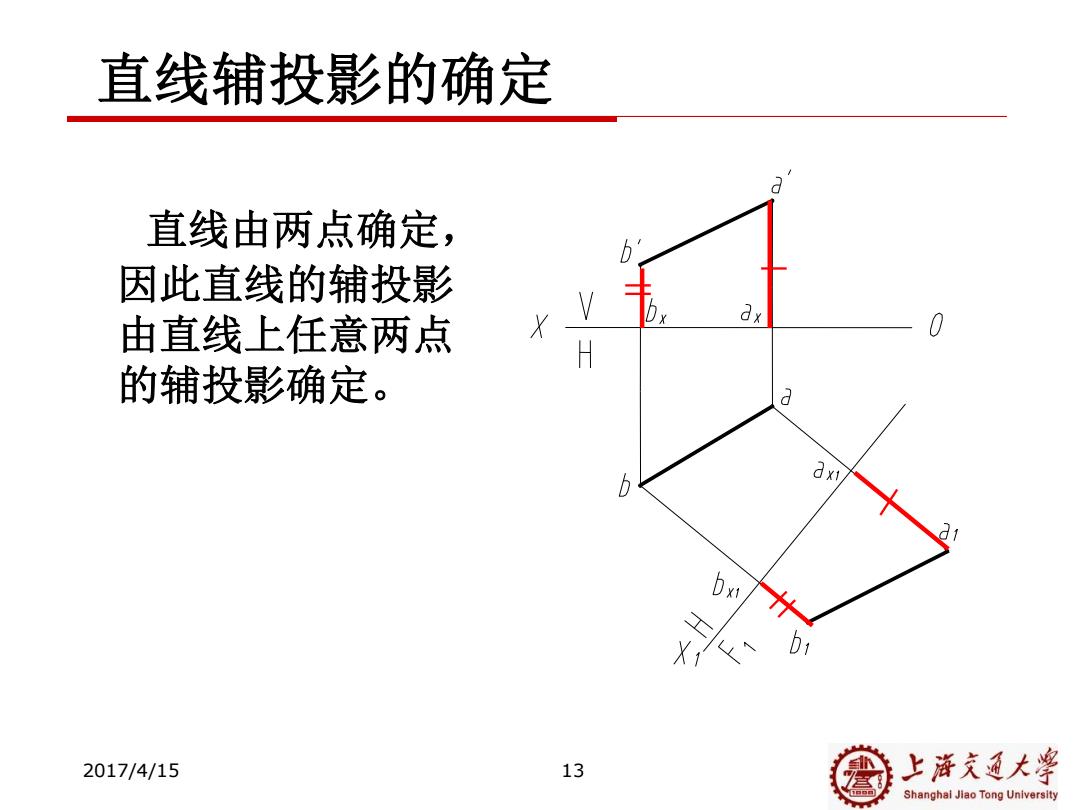

直线辅投影的确定 a 直线由两点确定， b 因此直线的辅投影 由直线上任意两点 0 H 的辅投影确定。 b ax1 b X 2017/4/15 13 上游充通大￥ Shanghai Jiao Tong University
2017/4/15 13 直线由两点确定， 因此直线的辅投影 由直线上任意两点 的辅投影确定。 直线辅投影的确定

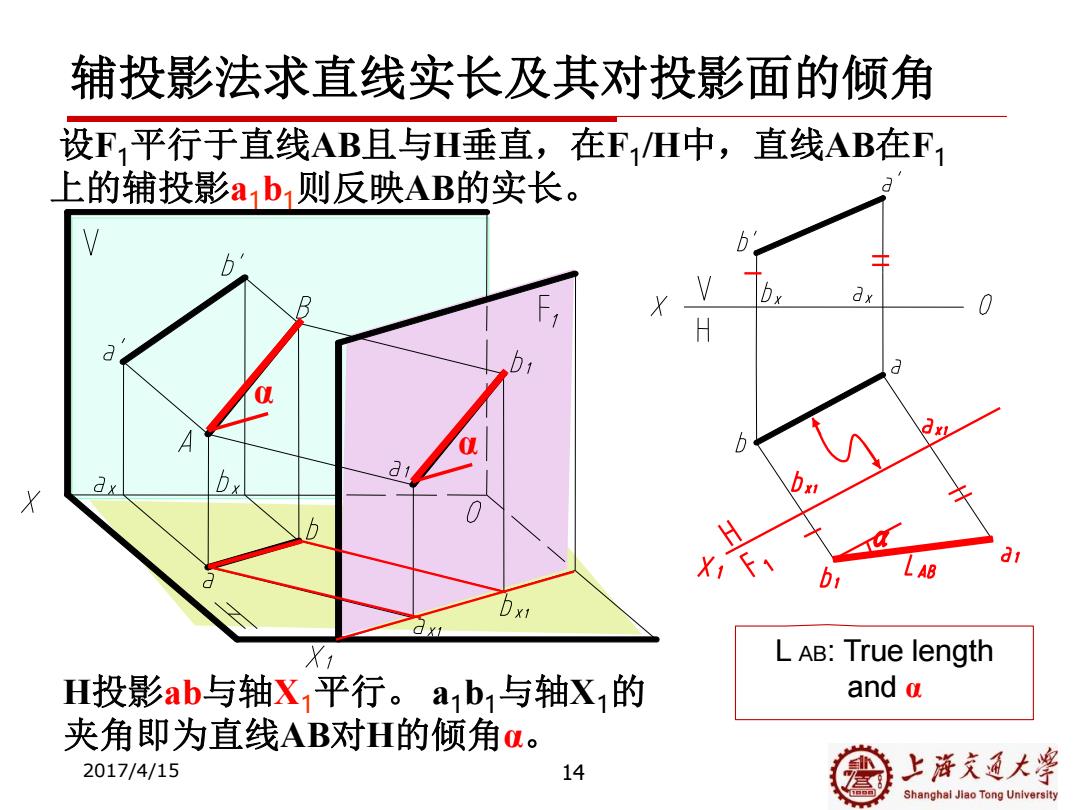

辅投影法求直线实长及其对投影面的倾角 设F,平行于直线AB且与H垂直，在F1H中，直线AB在F1 上的辅投影a1b1则反映AB的实长。 X dx 0 H a b X ax b: H b AB L AB:True length H投影ab与轴X1平行。a1b1与轴X1的 and a 夹角即为直线AB对H的倾角α。 2017/4/15 14 上海文通大 Shanghai Jiao Tong University
14 α α L AB: True length and α 2017/4/15 辅投影法求直线实长及其对投影面的倾角 设F1平行于直线AB且与H垂直，在F1 /H中，直线AB在F1 上的辅投影a1b1则反映AB的实长。 H投影ab与轴X1平行。 a1b1与轴X1的 夹角即为直线AB对H的倾角α
