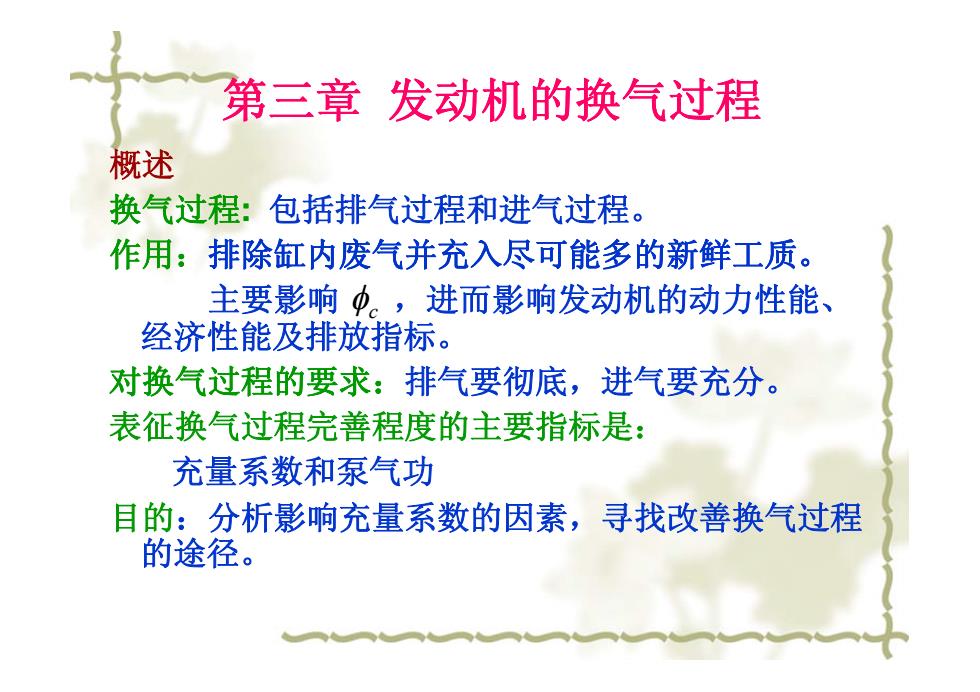

第三章发动机的换气过程概述换气过程：包括排气过程和进气过程作用：排除缸内废气并充入尽可能多的新鲜工质主要影响Φ。，进而影响发动机的动力性能经济性能及排放指标。对换气过程的要求：排气要彻底，进气要充分。表征换气过程完善程度的主要指标是：充量系数和泵气功目的：分析影响充量系数的因素，寻找改善换气过程的途径
第三章 发动机的换气过程 概述 换气过程: 包括排气过程和进气过程。 作用：排除缸内废气并充入尽可能多的新鲜工质。 主要影响 ，进而影响发动机的动力性能、 经济性能及排放指标。 对换气过程的要求：排气要彻底，进气要充分。 表征换气过程完善程度的主要指标是： 充量系数和泵气功 目的：分析影响充量系数的因素，寻找改善换气过程 的途径。 c

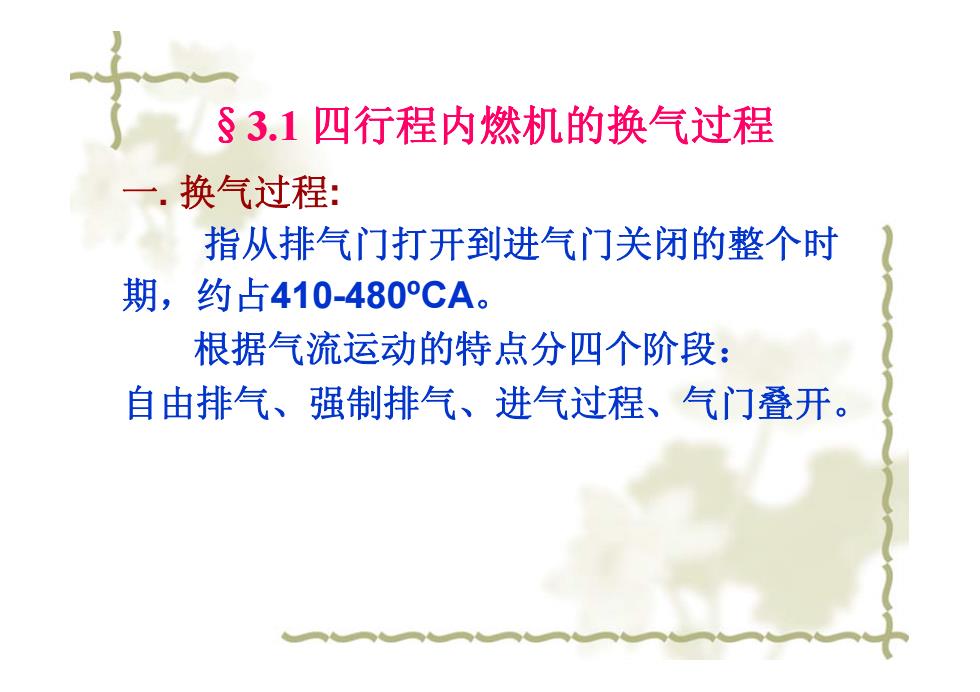

83.1四行程内燃机的换气过程一.换气过程：指从排气门打开到进气门关闭的整个时期，约占410-480°CA。根据气流运动的特点分四个阶段：自由排气、强制排气、进气过程、气门叠开
§3.1 四行程内燃机的换气过程 一. 换气过程: 指从排气门打开到进气门关闭的整个时 期，约占410-480ºCA。 根据气流运动的特点分四个阶段： 自由排气、强制排气、进气过程、气门叠开

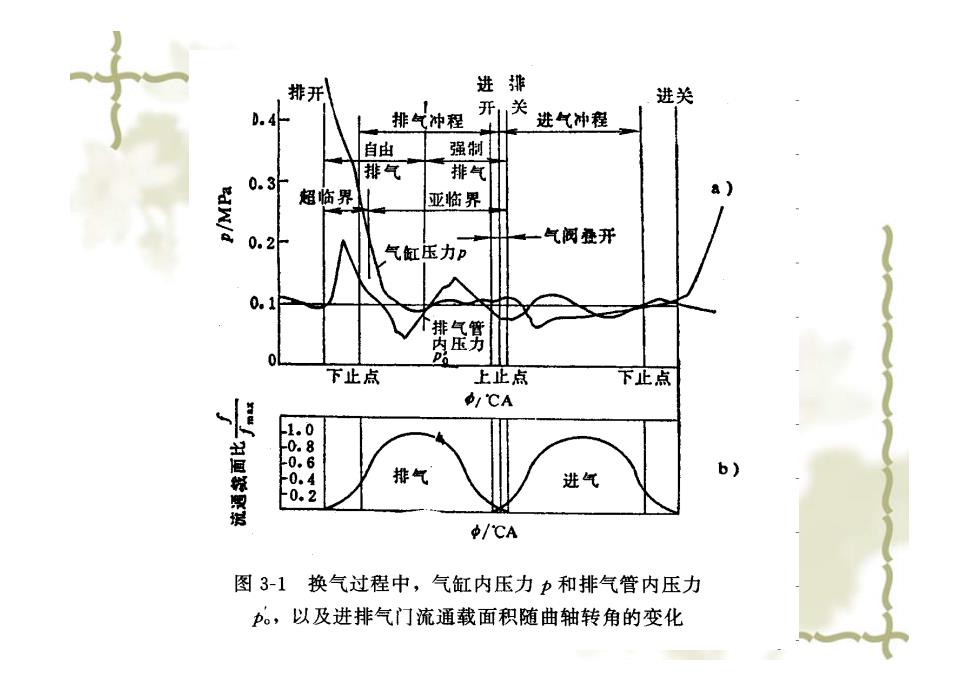

进排排开进关开炎D.排气冲程进气冲程强制自由排气排气0.3&eaw/d超临界亚临界气阀叠开0.2F气缸压力P0.排气管图压势下止点上止点下止点0'CA0806b)排气0.进气4Φ/CA图3-1换气过程中，气缸内压力p和排气管内压力p。，以及进排气门流通载面积随曲轴转角的变化

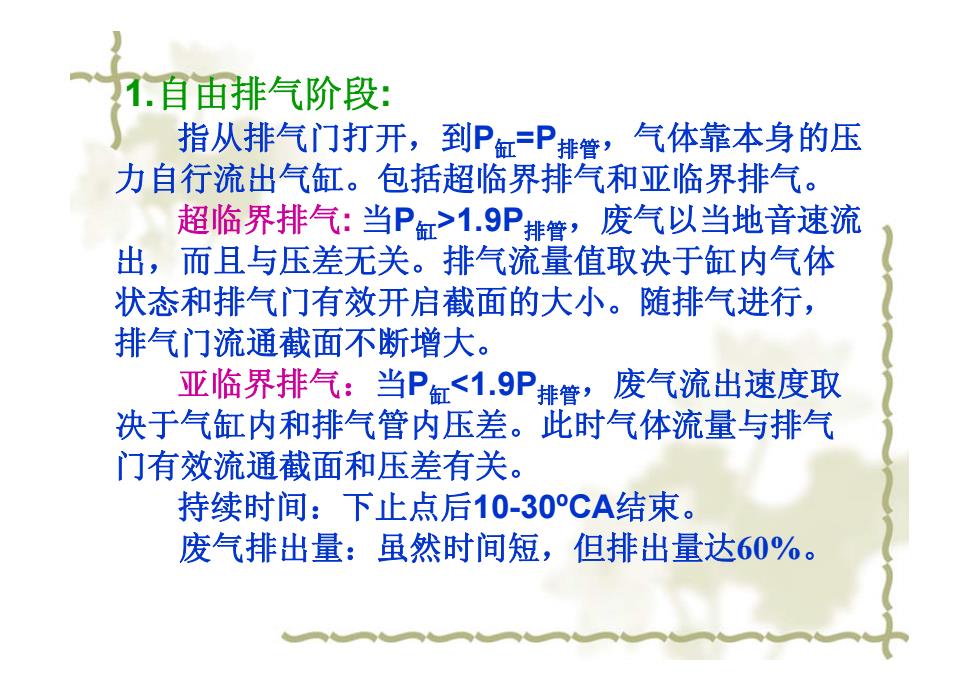

1.自由排气阶段：指从排气门打开，到P缸=P排管，气体靠本身的压力自行流出气缸。包括超临界排气和亚临界排气。超临界排气：当P缸>1.9P排管，废气以当地音速流出，而且与压差无关。排气流量值取决于缸内气体状态和排气门有效开启截面的大小。随排气进行，排气门流通截面不断增大。亚临界排气：当P缸<1.9P排管，废气流出速度取决于气缸内和排气管内压差。此时气体流量与排气门有效流通截面和压差有关。持续时间：下止点后10-30CA结束废气排出量：虽然时间短，但排出量达60%
1.自由排气阶段: 指从排气门打开，到P缸=P排管，气体靠本身的压 力自行流出气缸。包括超临界排气和亚临界排气。 超临界排气: 当P缸>1.9P排管，废气以当地音速流 出，而且与压差无关。排气流量值取决于缸内气体 状态和排气门有效开启截面的大小。随排气进行， 排气门流通截面不断增大。 亚临界排气：当P缸<1.9P排管，废气流出速度取 决于气缸内和排气管内压差。此时气体流量与排气 门有效流通截面和压差有关。 持续时间：下止点后10-30ºCA结束。 废气排出量：虽然时间短，但排出量达60%

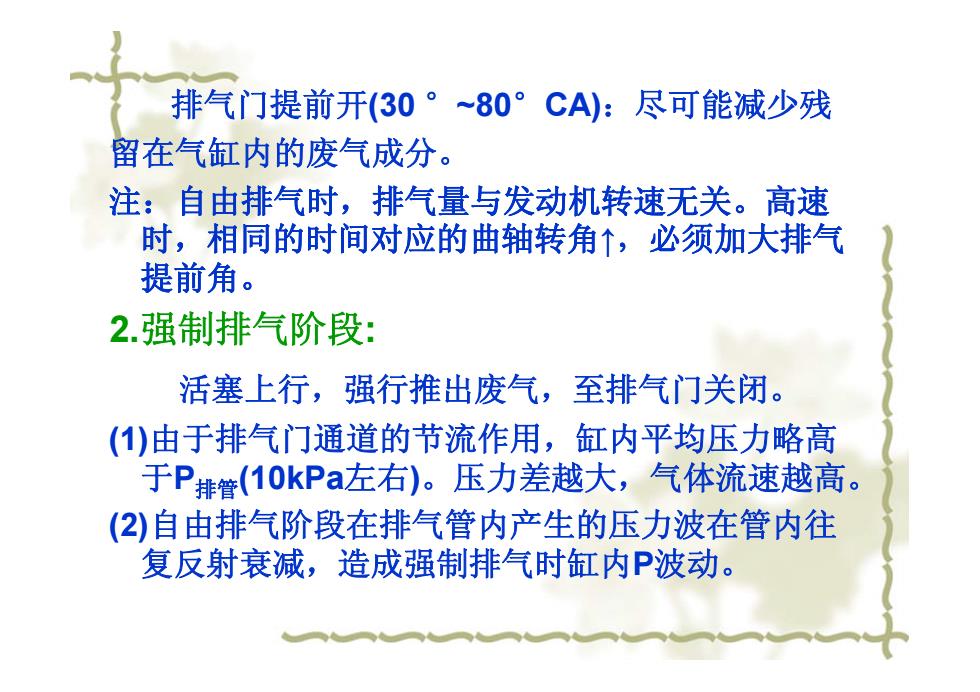

排气门提前开（30°~80°CA）：尽可能减少残留在气缸内的废气成分。注：自由排气时，排气量与发动机转速无关。高速时，相同的时间对应的曲轴转角个，必须加大排气提前角。2.强制排气阶段：活塞上行，强行推出废气，至排气门关闭。(1)由于排气门通道的节流作用，缸内平均压力略高于P排管(10kPa左右)。压力差越大，气体流速越高(2)自由排气阶段在排气管内产生的压力波在管内往复反射衰减，造成强制排气时缸内P波动
排气门提前开(30 °~80°CA)：尽可能减少残 留在气缸内的废气成分。 注：自由排气时，排气量与发动机转速无关 排气量与发动机转速无关。高速 时，相同的时间对应的曲轴转角↑，必须加大排气 提前角。 2.强制排气阶段: 活塞上行，强行推出废气，至排气门关闭。 (1)由于排气门通道的节流作用，缸内平均压力略高 于P排管(10kPa左右)。压力差越大，气体流速越高。 (2)自由排气阶段在排气管内产生的压力波在管内往 复反射衰减，造成强制排气时缸内P波动
