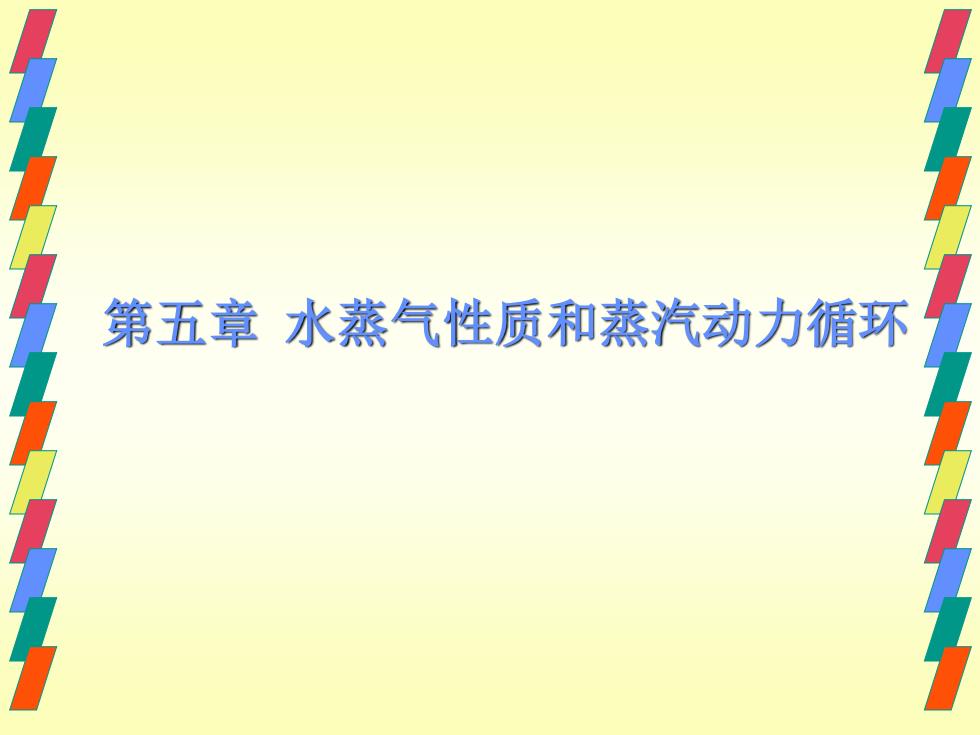

第五章水蒸气性质和蒸汽动力循环
第五章 水蒸气性质和蒸汽动力循环

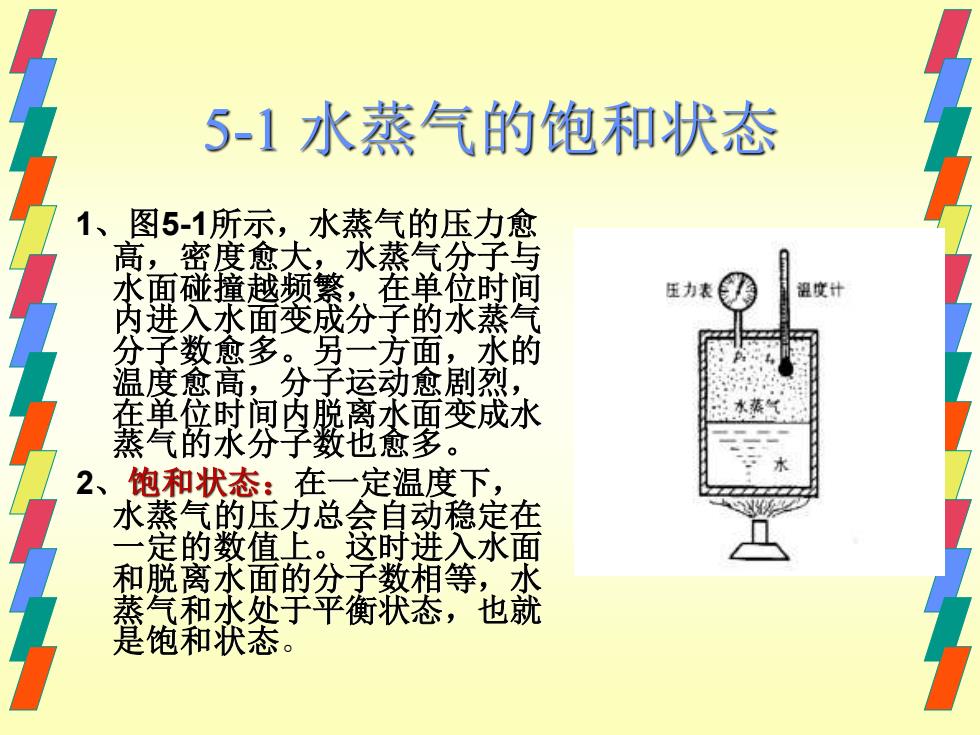

5-1水蒸气的饱和状态图5-1所示，水蒸气的压力愈高，密度愈大，水蒸气分子与水面碰撞越频繁，在单位时间压力表湿度计内进入水面变成分子的水蒸分子数愈多。另一方面，水的温度愈高，分子运动愈剧烈在单位时间内脱离水面变成水蒸气的水分字数他愈多。饱和状态：在一定温度下，水蒸气的压力总会自动稳定在定的数值上。这时进入水面和脱离永面的分子数相等，水蒸气和水处于平衡状态，也就是饱和状态
5-1 水蒸气的饱和状态 1、图5-1所示，水蒸气的压力愈 高，密度愈大，水蒸气分子与 水面碰撞越频繁，在单位时间 内进入水面变成分子的水蒸气 分子数愈多。另一方面，水的 温度愈高，分子运动愈剧烈， 在单位时间内脱离水面变成水 蒸气的水分子数也愈多。 2、饱和状态：在一定温度下， 水蒸气的压力总会自动稳定在 一定的数值上。这时进入水面 和脱离水面的分子数相等，水 蒸气和水处于平衡状态，也就 是饱和状态

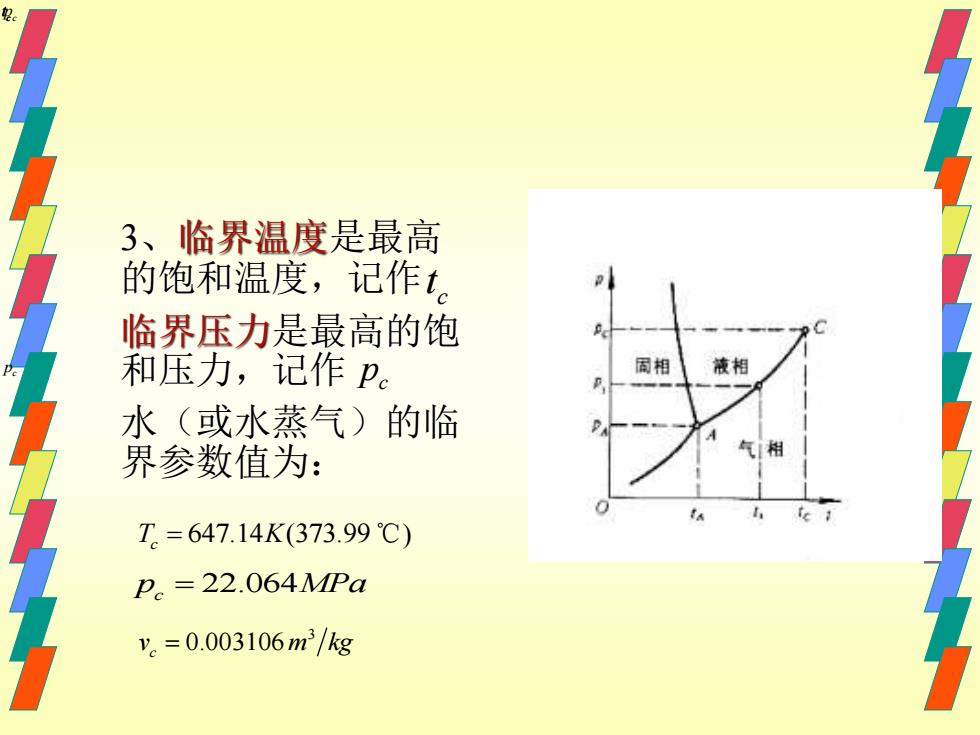

3、临界温度是最高的饱和温度，记作t临界压力是最高的饱液相相和压力，记作pe水（或水蒸气）的临格界参数值为：T. = 647.14K(373.99 ℃)P。= 22.064MPav。= 0.003106m/kg
3、临界温度是最高 的饱和温度，记作 临界压力是最高的饱 和压力，记作 水（或水蒸气）的临 界参数值为： c t c t c t c t c p c p c p c t 647.14 (373.99 T K c = ℃) p MPa c = 22.064 3 0.003106 c v m kg =
4、三相点压力是最低的汽一液两相平衡的饱和压力，记为PA三相点温度是最低的汽一液两相平衡的饱和温度，记为TT = 647.14K(373.99℃)Pa = 0.000611659m2 /kg
4、三相点压力是最低的汽—液两相平衡的饱和 压力，记为 三相点温度是最低的汽—液两相平衡的饱和温 度，记为 A p TA 647.14 (373.99 T K A = ℃) 3 0.000611659 A p m kg =

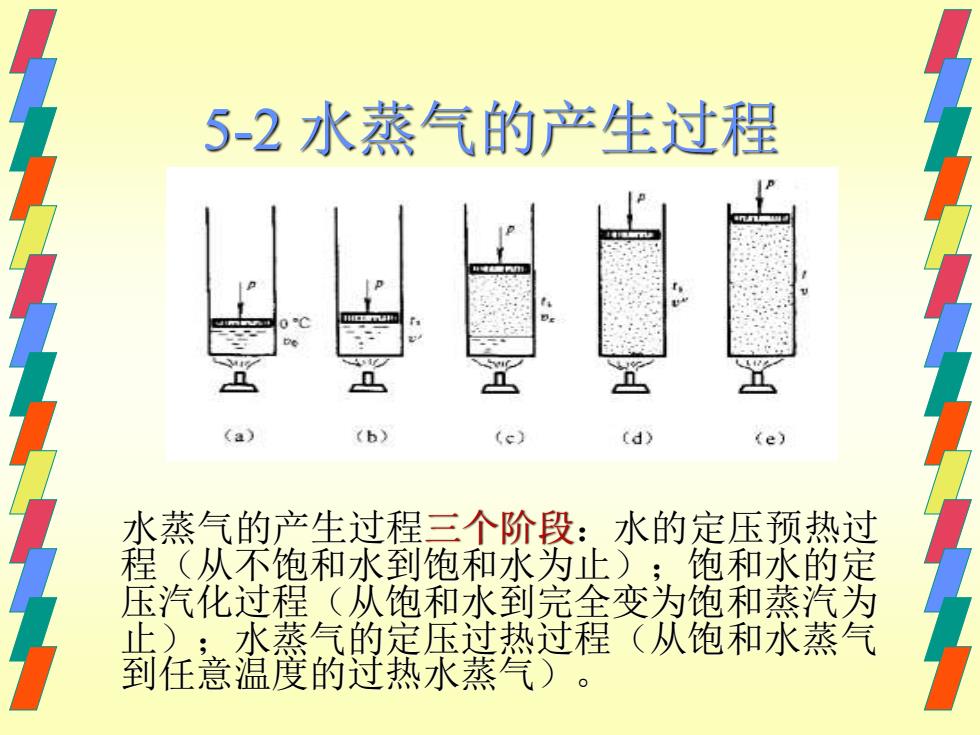

5-2水蒸气的产生过程(b)a)(e)(d)(e)水蒸气的产生过程三个阶段：水的定压预热过程（从不饱和水到饱和水为止）；饱和水的定压汽化过程（从饱和水到完全变为饱和蒸汽为正）：水蒸气的定压过热过程（从饱和水蒸气到任意温度的过热水蒸气）
5-2 水蒸气的产生过程 水蒸气的产生过程三个阶段：水的定压预热过 程（从不饱和水到饱和水为止）；饱和水的定 压汽化过程（从饱和水到完全变为饱和蒸汽为 止）；水蒸气的定压过热过程（从饱和水蒸气 到任意温度的过热水蒸气）
