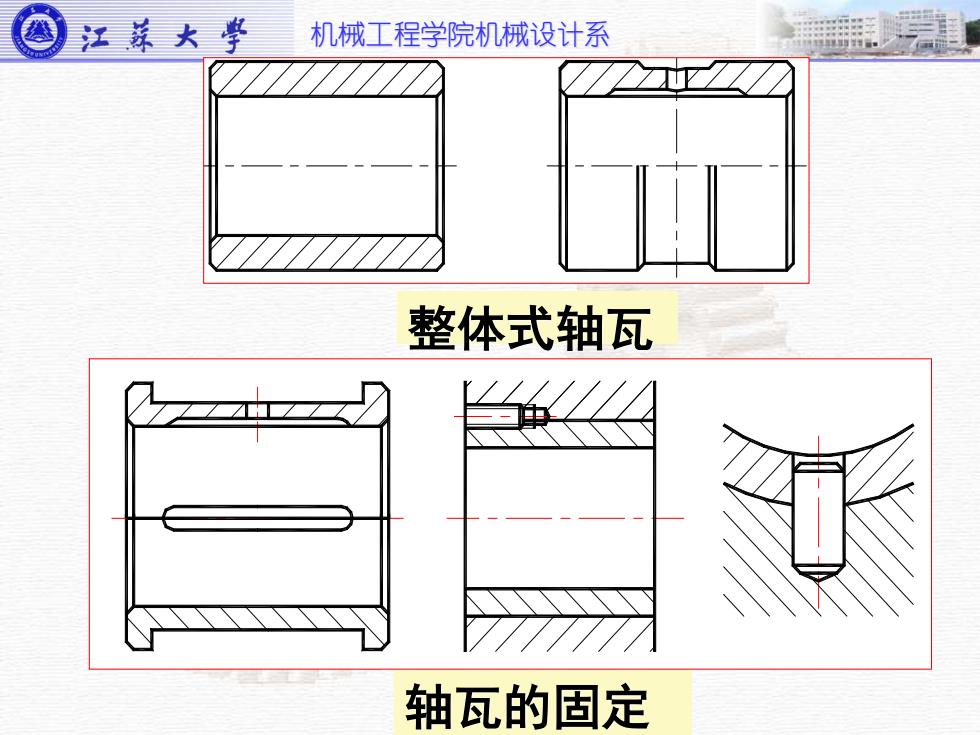

机械工程学院机械设计系 轴瓦的固定 整体式轴瓦
机械工程学院机械设计系 轴瓦的固定 整体式轴瓦

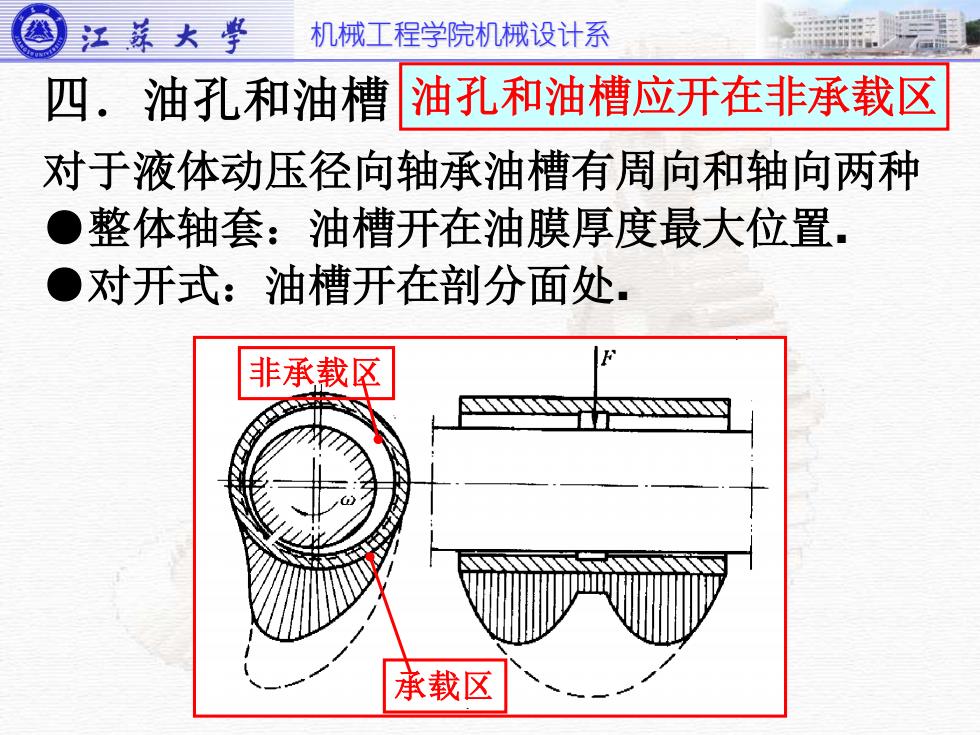

机械工程学院机械设计系 四．油孔和油槽 非承载区 承载区 油孔和油槽应开在非承载区 对于液体动压径向轴承油槽有周向和轴向两种 ●整体轴套：油槽开在油膜厚度最大位置. ●对开式：油槽开在剖分面处
机械工程学院机械设计系 四．油孔和油槽 非承载区 承载区 油孔和油槽应开在非承载区 对于液体动压径向轴承油槽有周向和轴向两种 ●整体轴套：油槽开在油膜厚度最大位置. ●对开式：油槽开在剖分面处

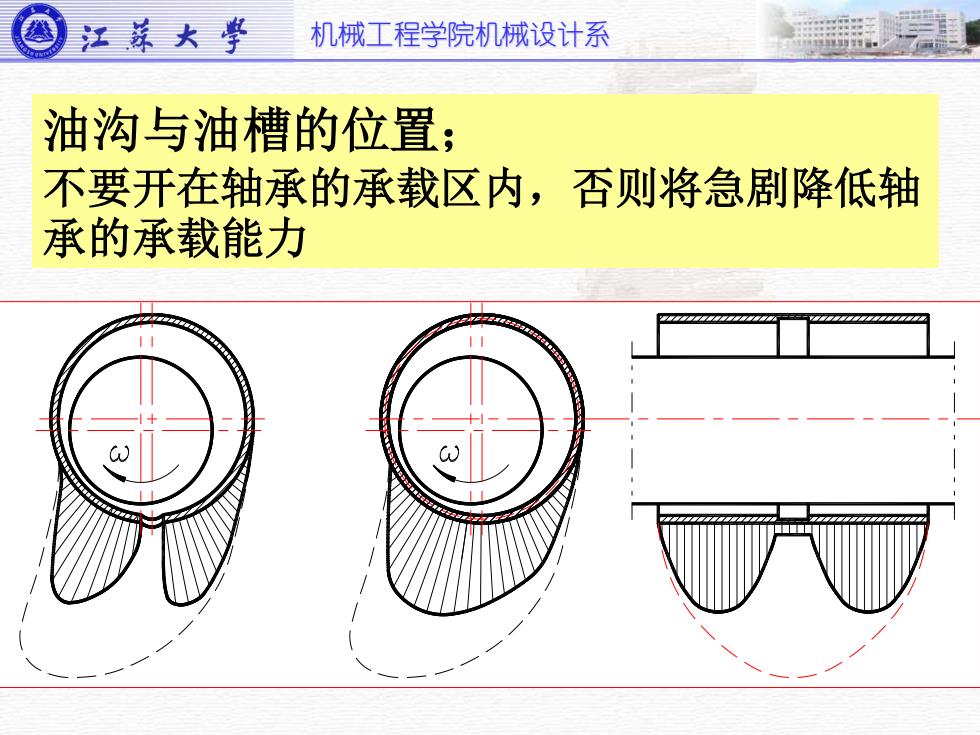

机械工程学院机械设计系 油沟与油槽的位置； 不要开在轴承的承载区内，否则将急剧降低轴 承的承载能力
机械工程学院机械设计系 油沟与油槽的位置； 不要开在轴承的承载区内，否则将急剧降低轴 承的承载能力

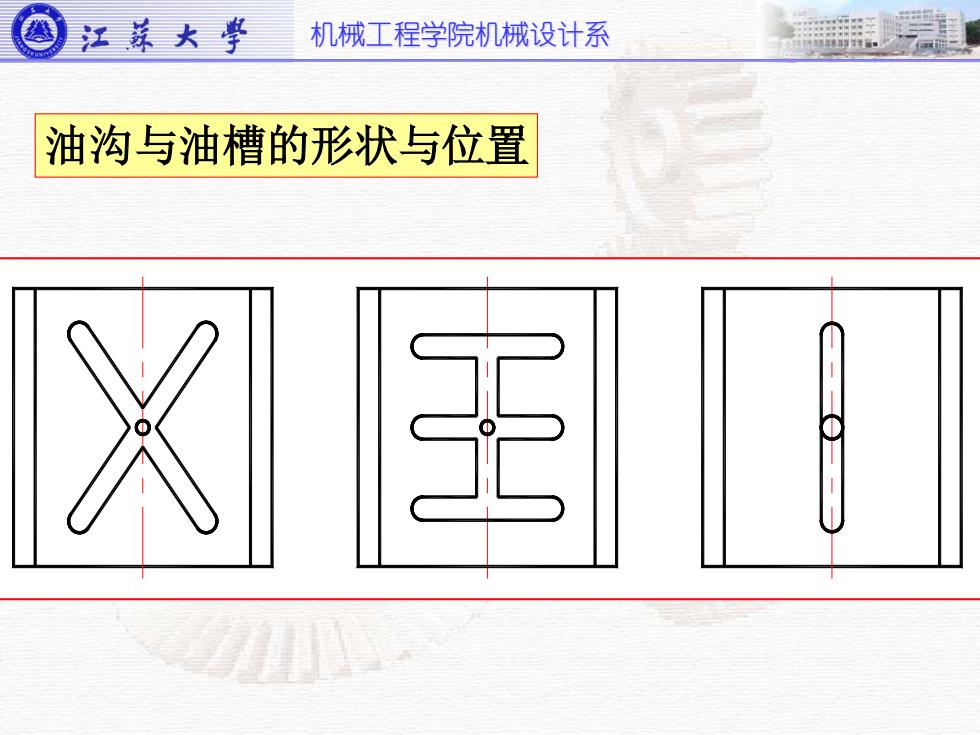

机械工程学院机械设计系 油沟与油槽的形状与位置
机械工程学院机械设计系 油沟与油槽的形状与位置
