机械工程学院机械设计系 一、机构的组合方式 1、串联式 （a）凸轮机构+曲柄滑块机构 （b）四杆机构+差动轮系
机械工程学院机械设计系 一、机构的组合方式 1、串联式 （a）凸轮机构+曲柄滑块机构 （b）四杆机构+差动轮系
机械工程学院机械设计系 2、并联式 定轴轮系 曲柄摇杆机构 +差动轮系
机械工程学院机械设计系 2、并联式 定轴轮系 曲柄摇杆机构 +差动轮系

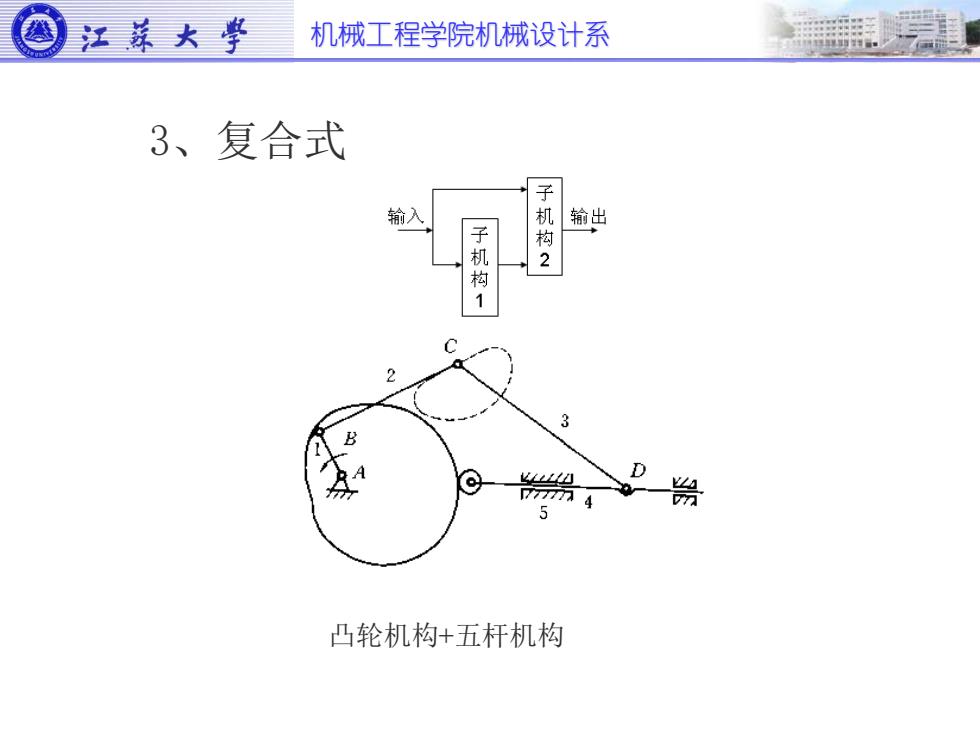

机械工程学院机械设计系 3、复合式 凸轮机构+五杆机构
机械工程学院机械设计系 3、复合式 凸轮机构+五杆机构

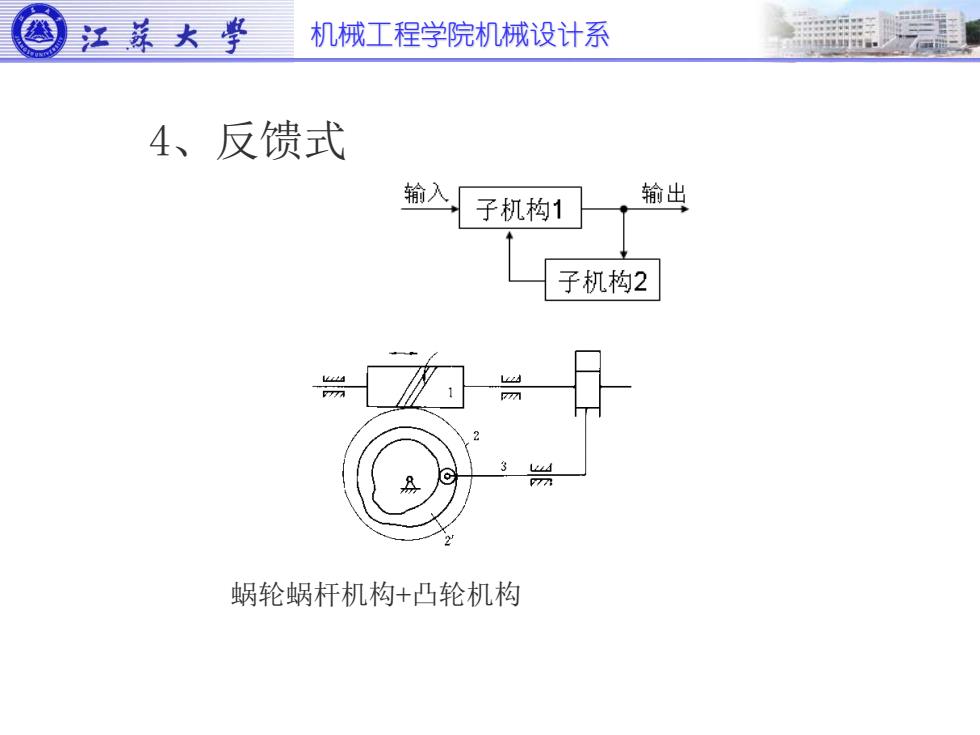

机械工程学院机械设计系 4、反馈式 蜗轮蜗杆机构+凸轮机构
机械工程学院机械设计系 4、反馈式 蜗轮蜗杆机构+凸轮机构
