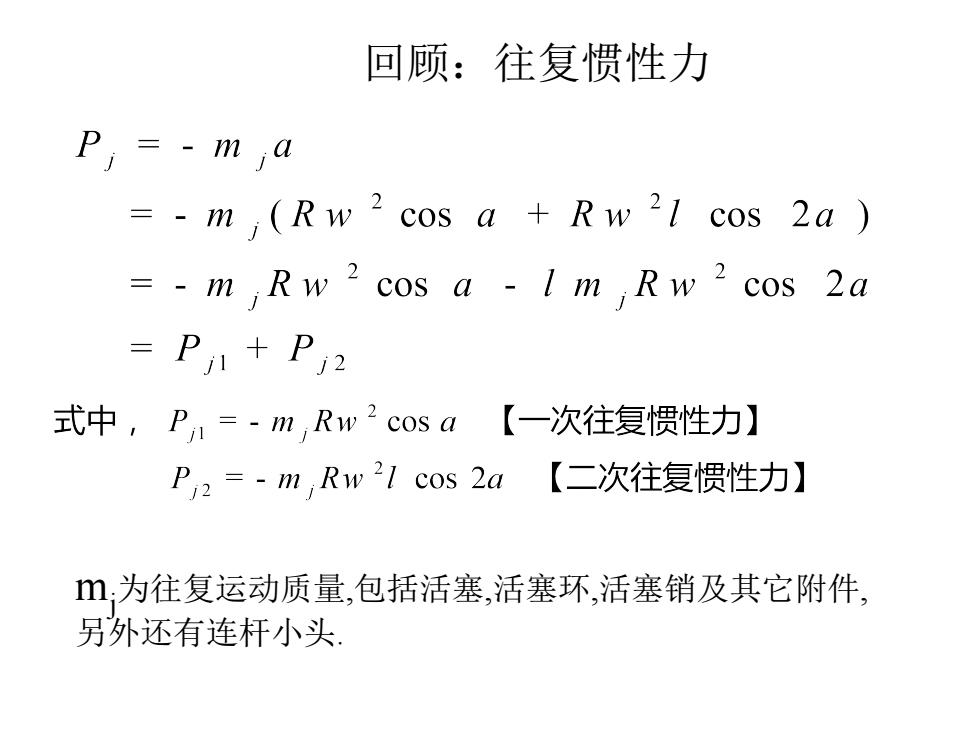

回顾：往复惯性力 P=-mja =-m (Rw 2 cos a +Rw21 cos 2a =-m Rw 2 cos a -I m Rw 2 cos 2a =P P 12 式中，P,1=-m,Rw2cosa【一次往复惯性力】 P,2=-m,Rw21cos2a【二次往复惯性力】 m:为往复运动质量，包括活塞，活塞环，活塞销及其它附件， 另外还有连杆小头
回顾：往复惯性力 mj为往复运动质量,包括活塞,活塞环,活塞销及其它附件, 另外还有连杆小头

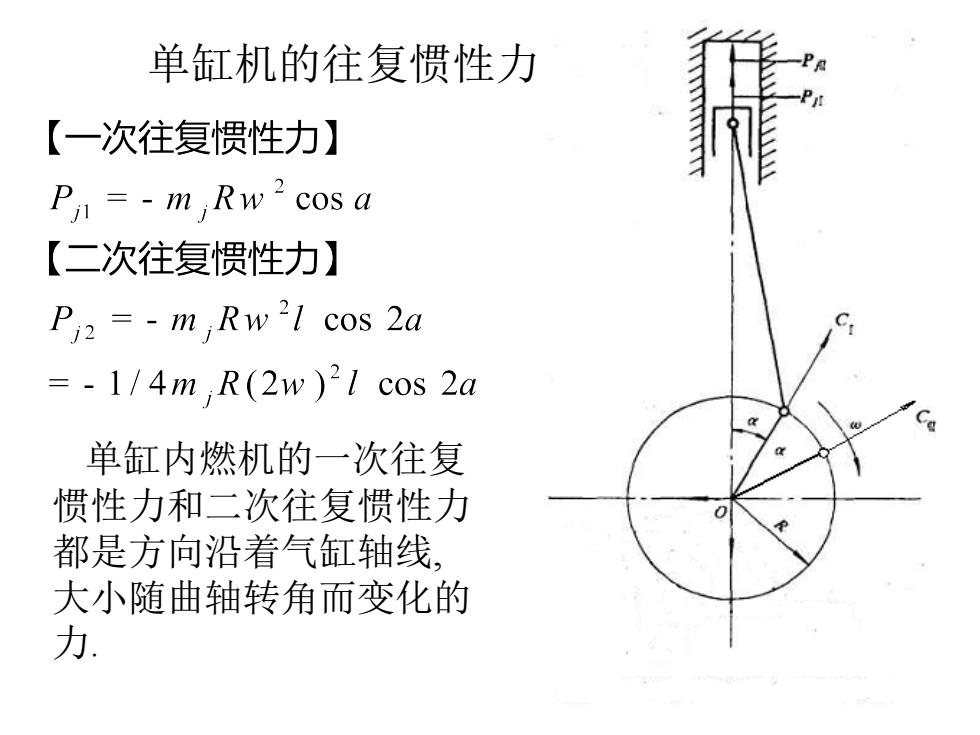

单缸机的往复惯性力 【一次往复惯性力】 P=-m Rw 2 cos a 【二次往复惯性力】 Pi2 =-m Rw21 cos 2a =-1/4m,R(2w)21cos2a 单缸内燃机的一次往复 惯性力和二次往复惯性力 都是方向沿着气缸轴线， 大小随曲轴转角而变化的 力
单缸内燃机的一次往复 惯性力和二次往复惯性力 都是方向沿着气缸轴线, 大小随曲轴转角而变化的 力. 单缸机的往复惯性力

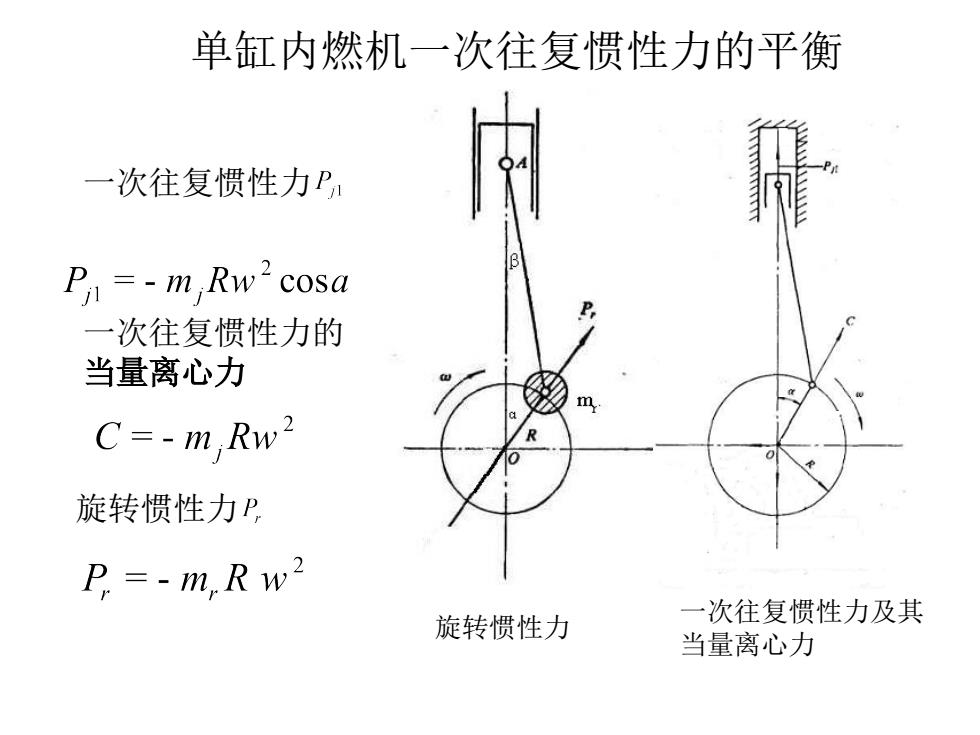

单缸内燃机一次往复惯性力的平衡 一次往复惯性力P P=-m Rw2 cosa 次往复惯性力的 当量离心力 C=-mRw2 旋转惯性力P P.=-m.Rw2 旋转惯性力 一次往复惯性力及其 当量离心力
单缸内燃机一次往复惯性力的平衡 一次往复惯性力 旋转惯性力 一次往复惯性力的 当量离心力 旋转惯性力 一次往复惯性力及其 当量离心力

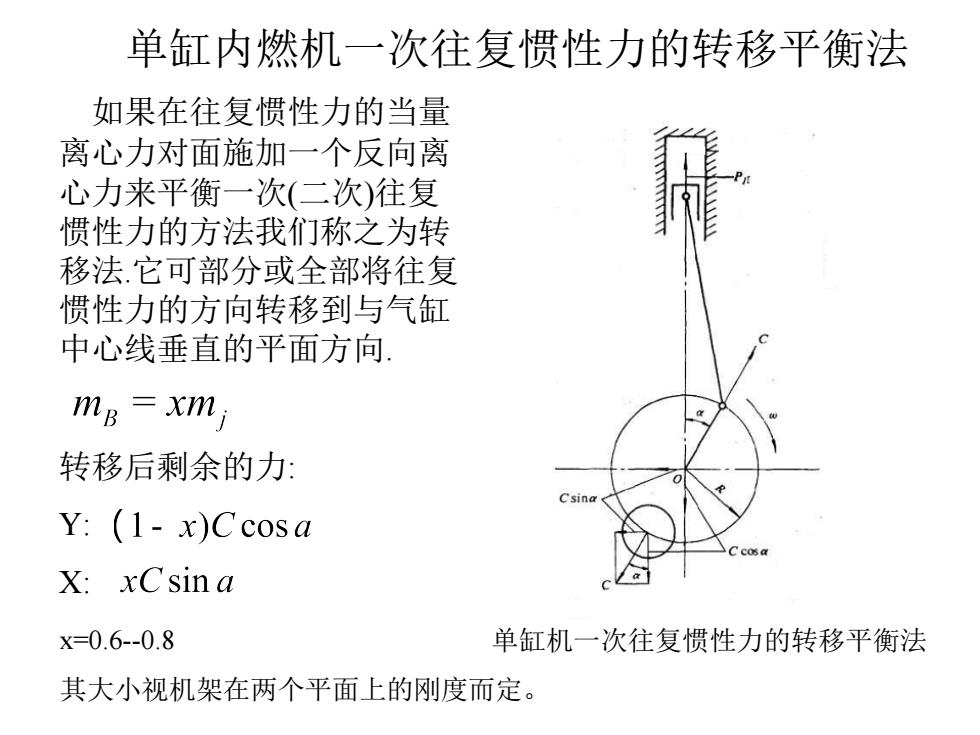

单缸内燃机一次往复惯性力的转移平衡法 如果在往复惯性力的当量 离心力对面施加一个反向离 心力来平衡一次（二次）往复 惯性力的方法我们称之为转 移法.它可部分或全部将往复 惯性力的方向转移到与气缸 中心线垂直的平面方向 me-xm 转移后剩余的力： Y:(1-x)Ccosa X:xCsina x=0.6-0.8 单缸机一次往复惯性力的转移平衡法 其大小视机架在两个平面上的刚度而定
如果在往复惯性力的当量 离心力对面施加一个反向离 心力来平衡一次(二次)往复 惯性力的方法我们称之为转 移法.它可部分或全部将往复 惯性力的方向转移到与气缸 中心线垂直的平面方向. 转移后剩余的力: Y: X: x=0.6-0.8 其大小视机架在两个平面上的刚度而定。 单缸机一次往复惯性力的转移平衡法 单缸内燃机一次往复惯性力的转移平衡法

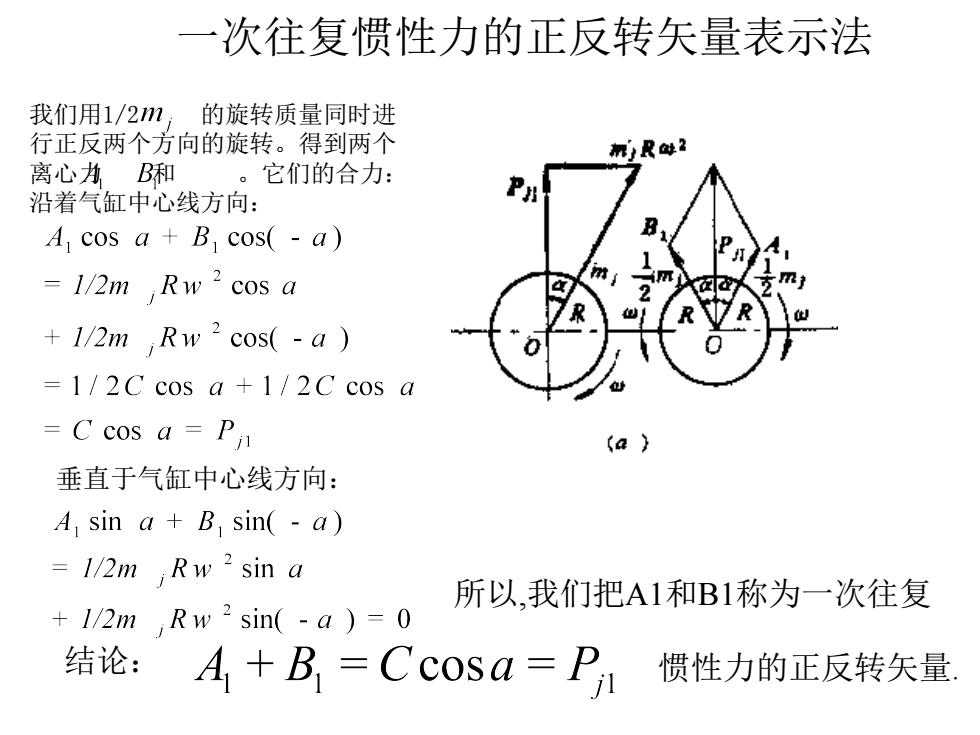

一次往复惯性力的正反转矢量表示法 我们用1/2m,的旋转质量同时进 行正反两个方向的旋转。得到两个 R￥2 离心九 B和 。它们的合力： 沿着气缸中心线方向： P A cos a+B cos(-a) =1/2m Rw2 cos a +1/2m Rw2 cos(-a) =1/2C cos a +1/2C cos a =C cos a=P (a 垂直于气缸中心线方向： A sin a+B sin(-a) 1/2m Rw 2sin a 所以，我们把A1和B1称为一次往复 +1/2m,Rw2sin(-a)=0 结论：A+B,=Ccosa=P 惯性力的正反转矢量
我们用1/2 的旋转质量同时进 行正反两个方向的旋转。得到两个 离心力 和 。它们的合力： 沿着气缸中心线方向： 垂直于气缸中心线方向： 结论： 所以,我们把A1和B1称为一次往复 惯性力的正反转矢量. 一次往复惯性力的正反转矢量表示法
