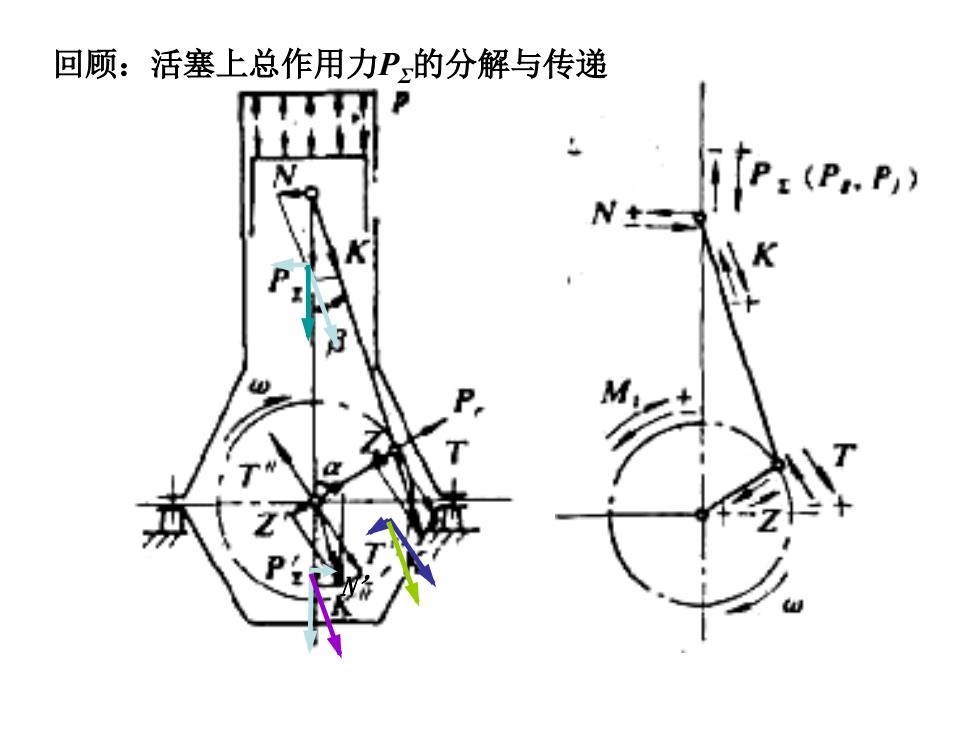

回顾：活塞上总作用力P的分解与传递 P P:(P N
N’ 回顾：活塞上总作用力PΣ的分解与传递

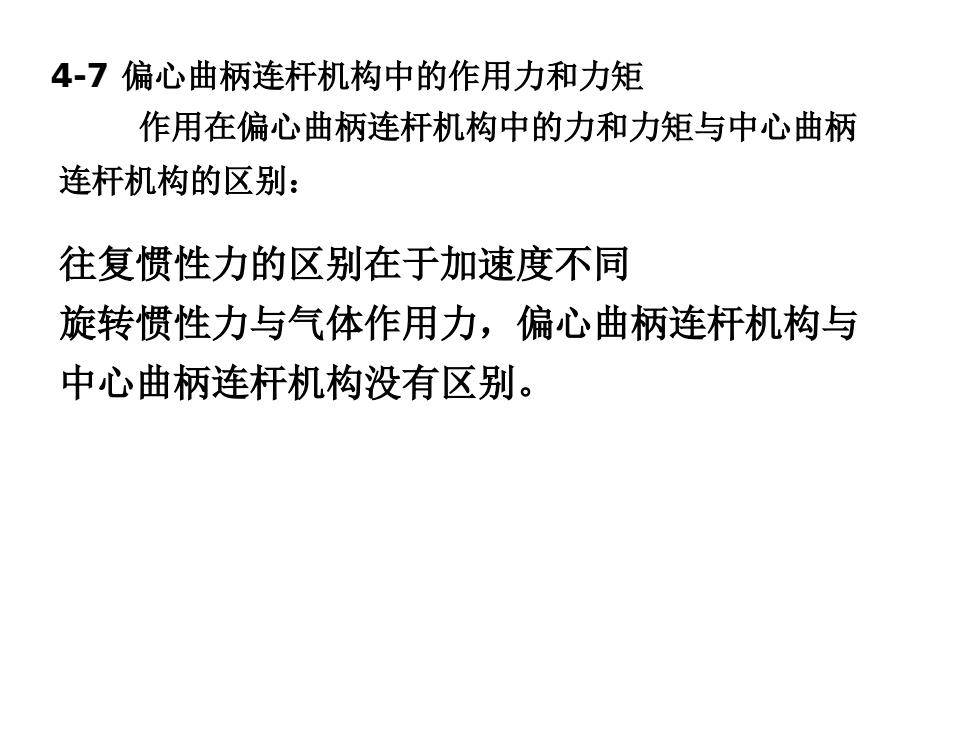

4-7偏心曲柄连杆机构中的作用力和力矩 作用在偏心曲柄连杆机构中的力和力矩与中心曲柄 连杆机构的区别： 往复惯性力的区别在于加速度不同 旋转惯性力与气体作用力，偏心曲柄连杆机构与 中心曲柄连杆机构没有区别
作用在偏心曲柄连杆机构中的力和力矩与中心曲柄 连杆机构的区别： 往复惯性力的区别在于加速度不同 旋转惯性力与气体作用力，偏心曲柄连杆机构与 中心曲柄连杆机构没有区别。 4-7偏心曲柄连杆机构中的作用力和力矩

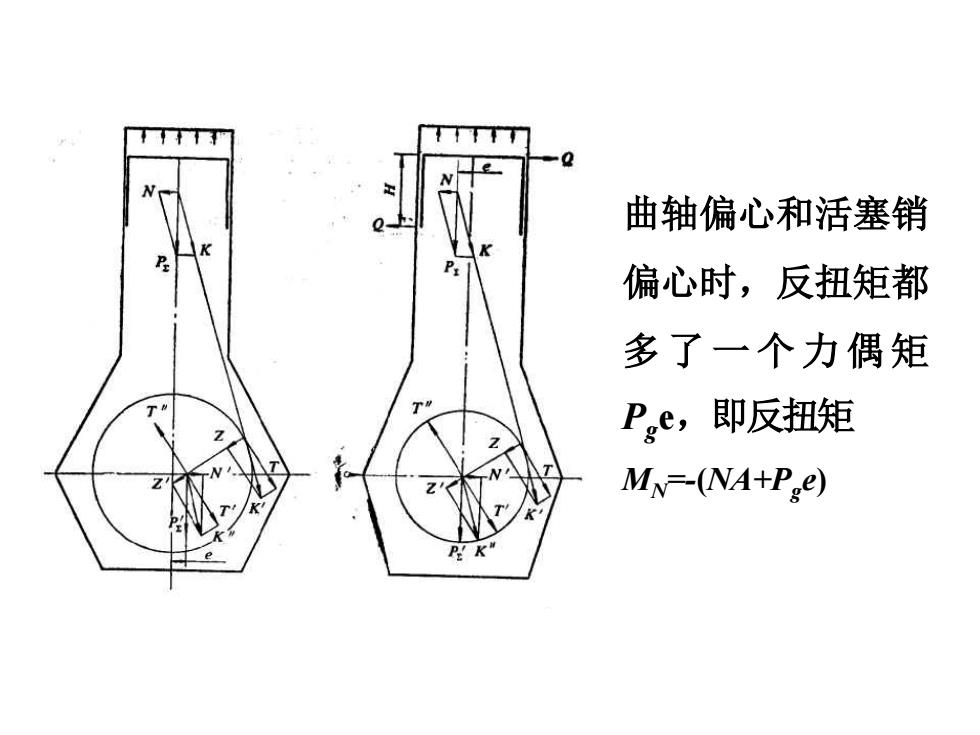

曲轴偏心和活塞销 偏心时，反扭矩都 多了一个力偶矩 Pge, 即反扭矩 MN-(NA+P:e)
曲轴偏心和活塞销 偏心时，反扭矩都 多 了 一 个 力 偶 矩 Pg e，即反扭矩 MN=-(NA+Pg e)

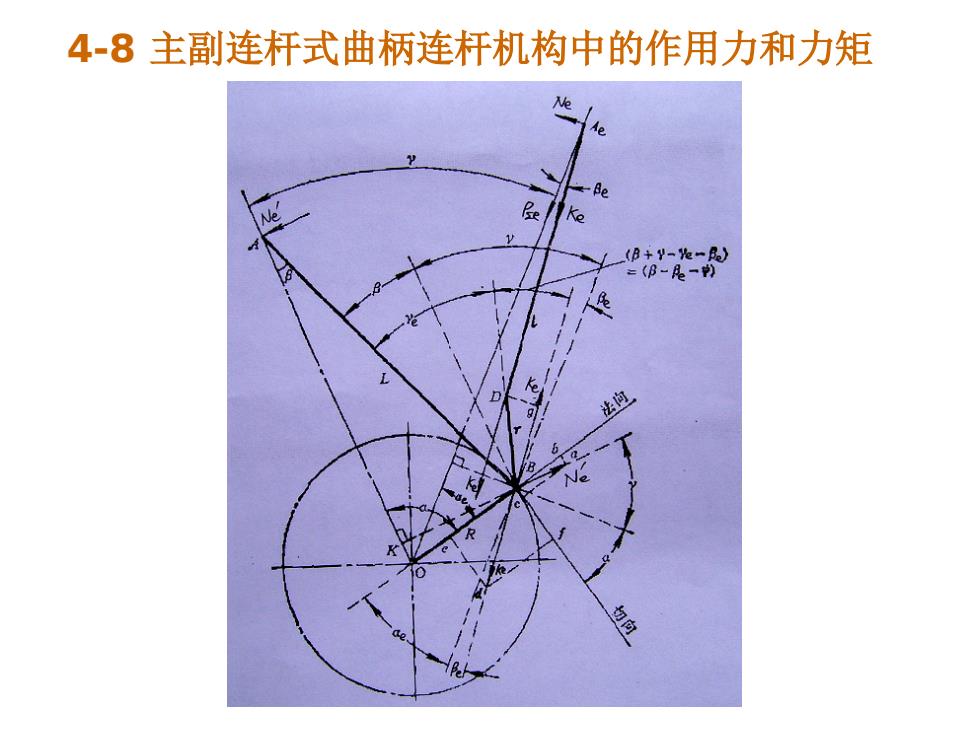

4-8主副连杆式曲柄连杆机构中的作用力和力矩 Be 层 Ke (B+y-Ve-Be) =(B-一) 法向
4-8主副连杆式曲柄连杆机构中的作用力和力矩

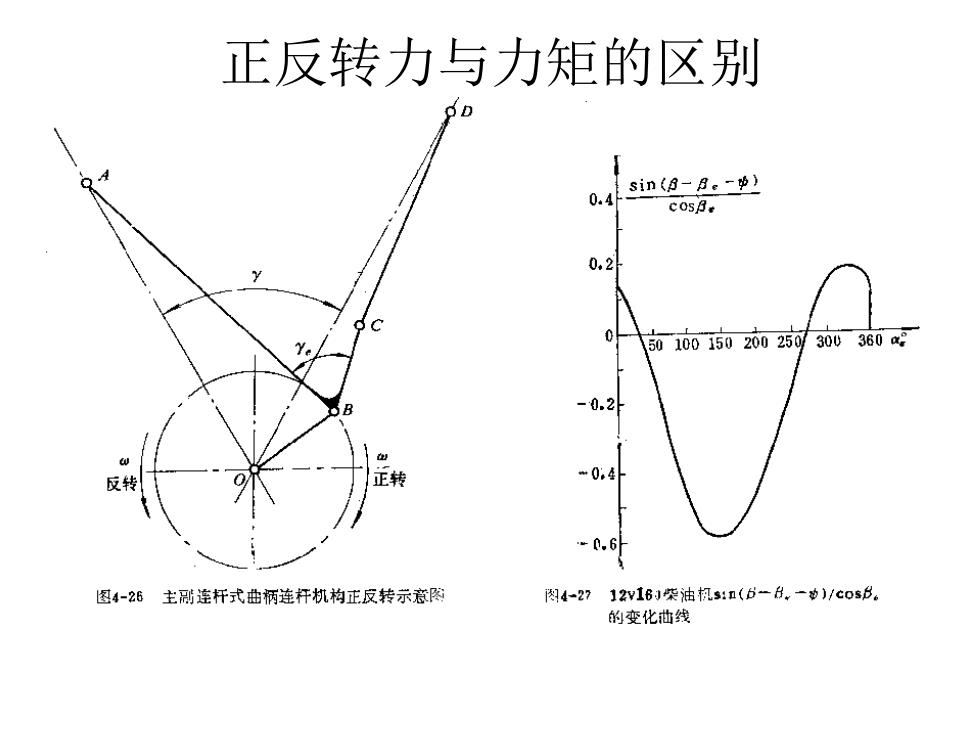

正反转力与力矩的区别 A sin(8-月e-中】 0.4F cosp. 0.2 y 0 r 50100150200250300360a B -0.2 反转 正转 0,4 *0.6 图4-26主刷连杆式曲柄连杆机构正反转示意图 4-2712y1B1柴油枫s:n(6-,一)/cosB。 的变化曲线
正反转力与力矩的区别
