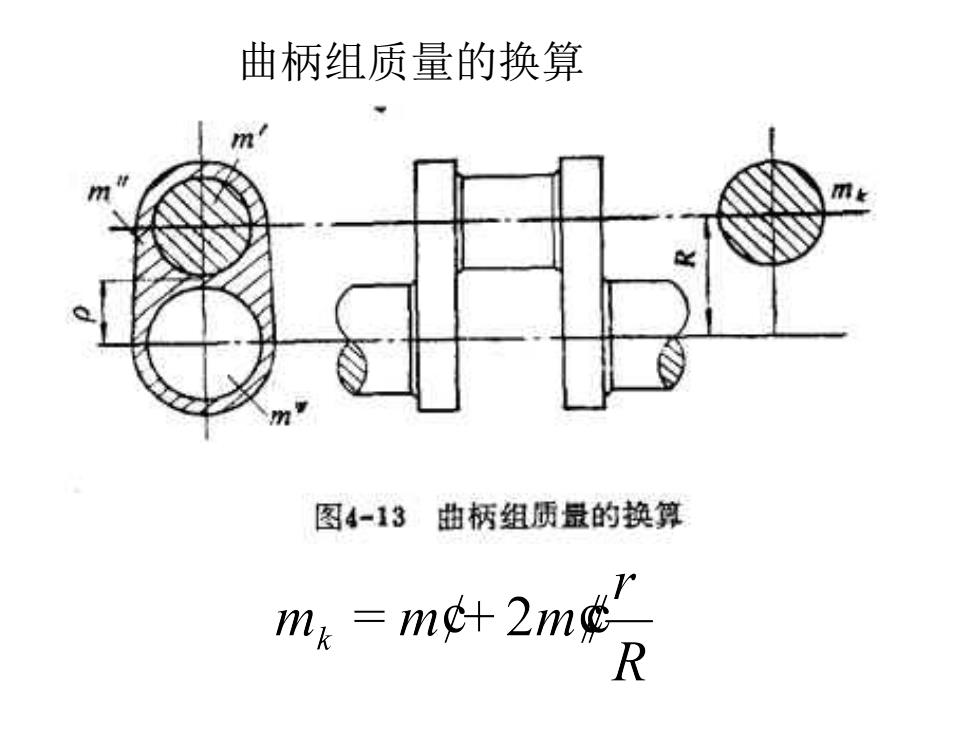

曲柄组质量的换算 m 图4-13曲柄组质量的换算 mk-n+2m R
曲柄组质量的换算

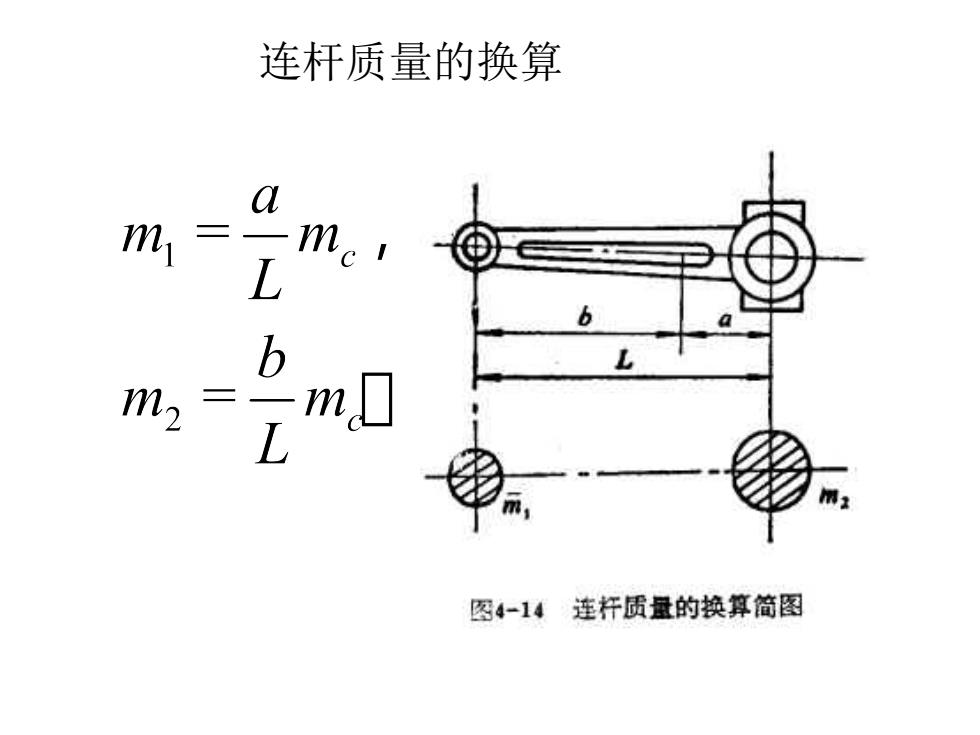

连杆质量的换算 a my L b m2 m,0 L 图4-14连杆质量的换算简图
连杆质量的换算

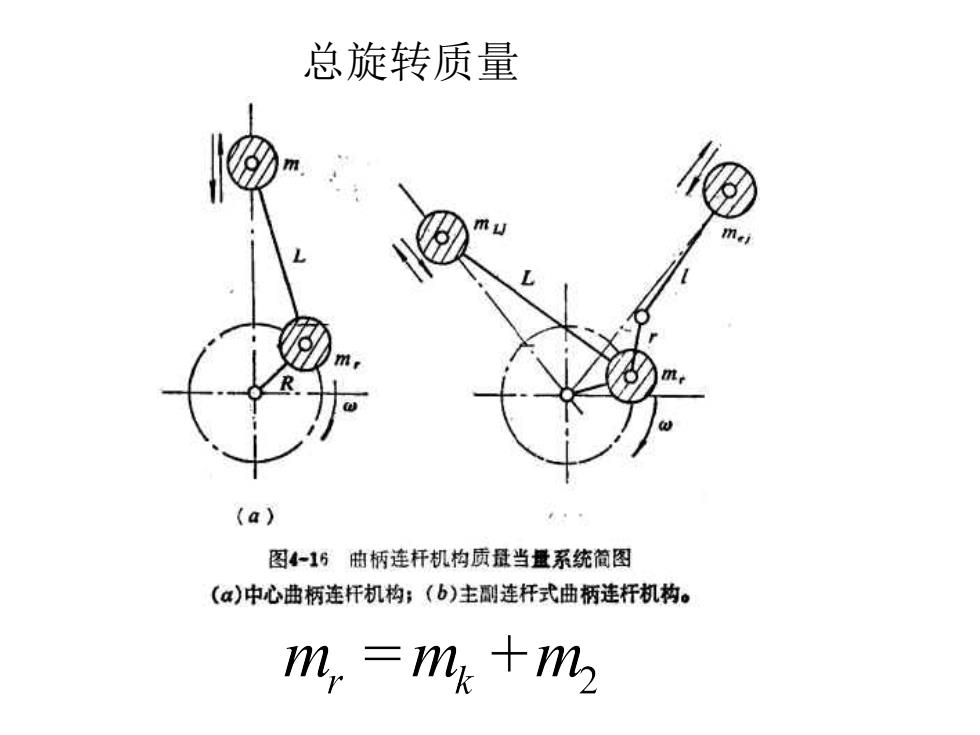

总旋转质量 m L (a) 图4-1；曲柄连杆机构质量当量系统简图 (a)中心曲柄连杆机构；(b)主副连杆式曲柄连杆机构。 m.=m+m
总旋转质量

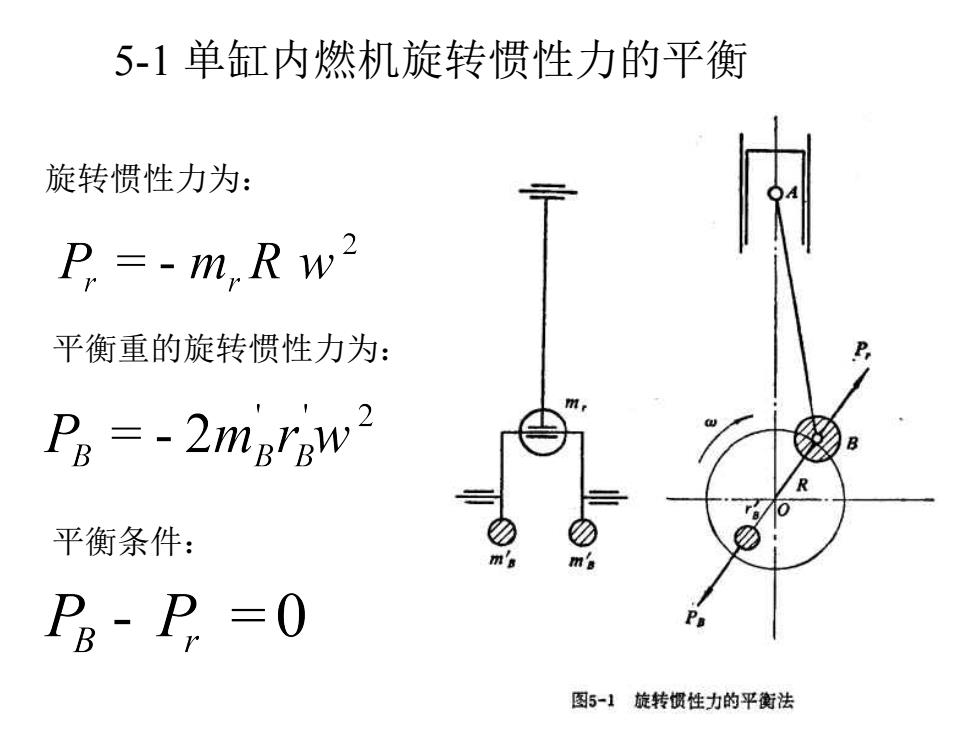

5-1单缸内燃机旋转惯性力的平衡 旋转惯性力为： P=-m.Rw2 平衡重的旋转惯性力为： Pa =-2mgraw2 平衡条件： m's P3-P=0 图5-1旋转惯性力的平衡法
旋转惯性力为： 5-1 单缸内燃机旋转惯性力的平衡 平衡重的旋转惯性力为： 平衡条件：

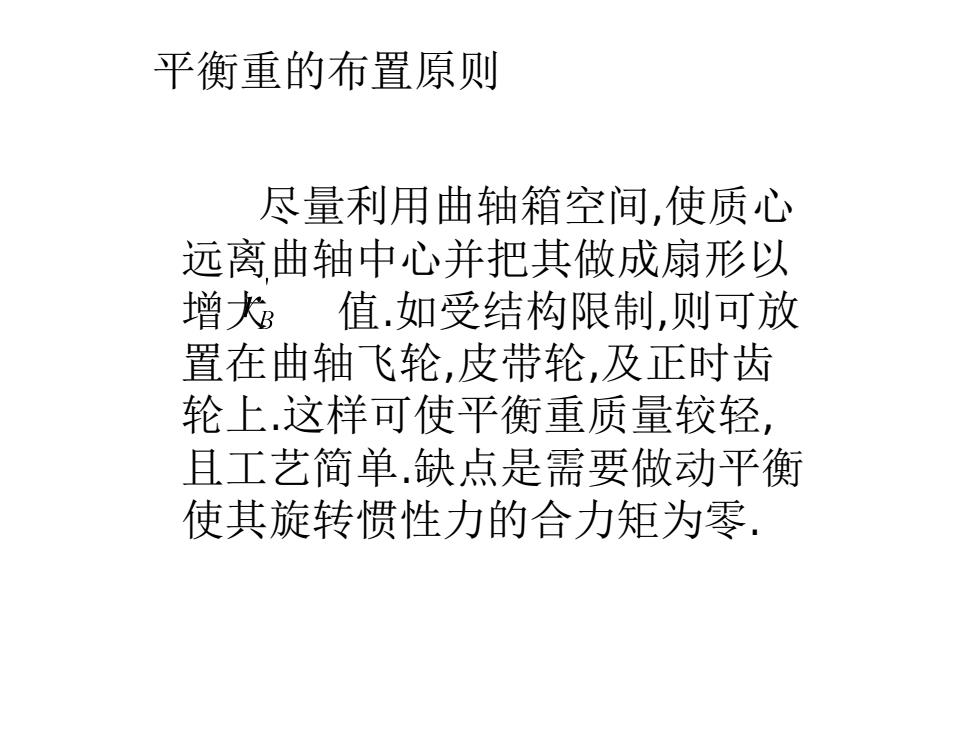

平衡重的布置原则 尽量利用曲轴箱空间，使质心 远离曲轴中心并把其做成扇形以 增大值如受结构限制，则可放 置在曲轴飞轮，皮带轮，及正时齿 轮上.这样可使平衡重质量较轻， 且工艺简单缺点是需要做动平衡 使其旋转惯性力的合力矩为零
尽量利用曲轴箱空间,使质心 远离曲轴中心并把其做成扇形以 增大值.如受结构限制,则可放 置在曲轴飞轮,皮带轮,及正时齿 轮上.这样可使平衡重质量较轻, 且工艺简单.缺点是需要做动平衡 使其旋转惯性力的合力矩为零. 平衡重的布置原则
