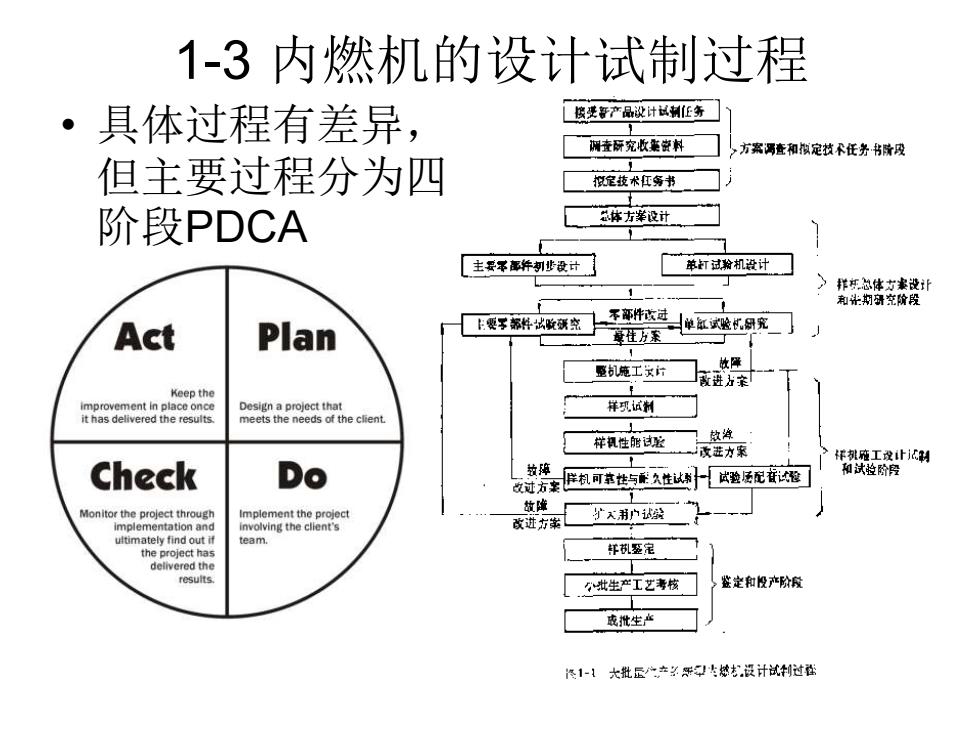

1-3 内燃机的设计试制过程 • 具体过程有差异， 但主要过程分为四 阶段PDCA
PLAN计划阶段 使用条件（使用单位） ·1。调查研究 生产单位的技术水平（生产单位） 查阅资料借鉴 ·2。拟定技术任务书 (1)新产品设计任务的来源。 (2)新产品用于哪一种车辆，. 或与哪种机械配套；是否可同时有其 它用途，能否实现系列化设计，即用以扩天用途范围的可能性。 (③)新产品的主要要求与主要指标。 (4)新产品与国内外同类先进产品主要指标的比较和分析。 (⑤)产品的经济效果分析。 (⑥)设计试制的计划和进度，应采取的技术措施和经费等。 另外，预计发展动向，考虑其生命力和发展潜力

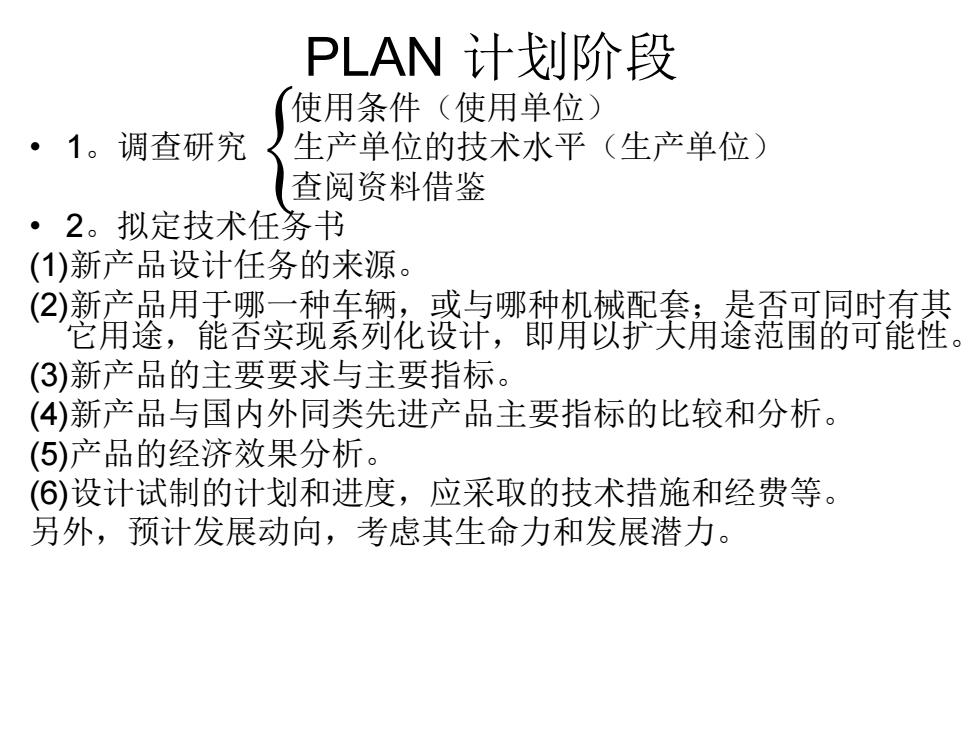

PLAN 计划阶段 使用条件（使用单位） • 1。调查研究 生产单位的技术水平（生产单位） 查阅资料借鉴 • 2。拟定技术任务书 (1)新产品设计任务的来源。 (2)新产品用于哪一种车辆，或与哪种机械配套；是否可同时有其 它用途，能否实现系列化设计，即用以扩大用途范围的可能性。 (3)新产品的主要要求与主要指标。 (4)新产品与国内外同类先进产品主要指标的比较和分析。 (5)产品的经济效果分析。 (6)设计试制的计划和进度，应采取的技术措施和经费等。 另外，预计发展动向，考虑其生命力和发展潜力。
DO实施阶段 1。总体设计方案 确定内燃机的类型和主要结构参数以及总体布置， 绘制出内燃机纵横剖面图和外形图。（拟定几种 方案) 2。单缸试验和主要零部件试验研究 进行具体的计算分析，还要进行单缸试验或专题 性单项试验，分析工作过程的完善度、主要零部 件的可靠度、燃油系统的合理性、使用新材料。 3。多缸机施工设计 决定零部件的具体结构形式和尺寸，确定零部件 加工精度和技术要求，选择材料和热处理规范， 并绘制零件工作图

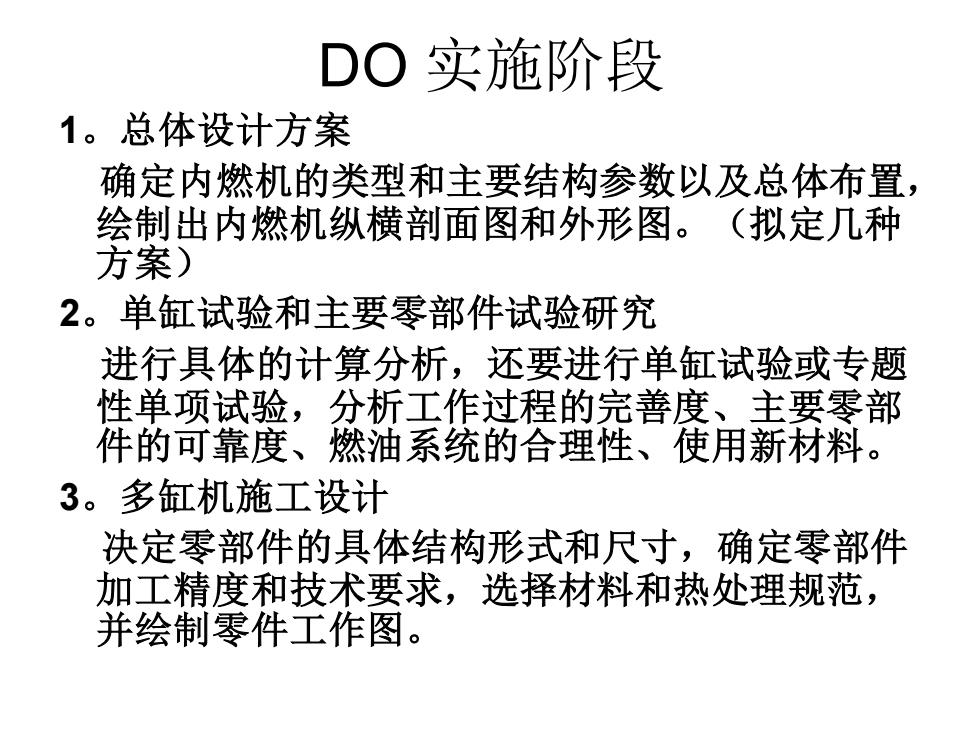

DO 实施阶段 1。总体设计方案 确定内燃机的类型和主要结构参数以及总体布置， 绘制出内燃机纵横剖面图和外形图。（拟定几种 方案） 2。单缸试验和主要零部件试验研究 进行具体的计算分析，还要进行单缸试验或专题 性单项试验，分析工作过程的完善度、主要零部 件的可靠度、燃油系统的合理性、使用新材料。 3。多缸机施工设计 决定零部件的具体结构形式和尺寸，确定零部件 加工精度和技术要求，选择材料和热处理规范， 并绘制零件工作图
CHECK检验段 1。样机试验和性能试验 新机磨合、样机调整试验、样机性能试验、 起动性加速性试验、调整项目达到或超出 设计要求 2。耐久试验 按内燃机的台架试验规范进行耐久试验、 停车故障数、不停车故障数（要求缸径磨 损不得超过。，机油经济性不得超 过。)

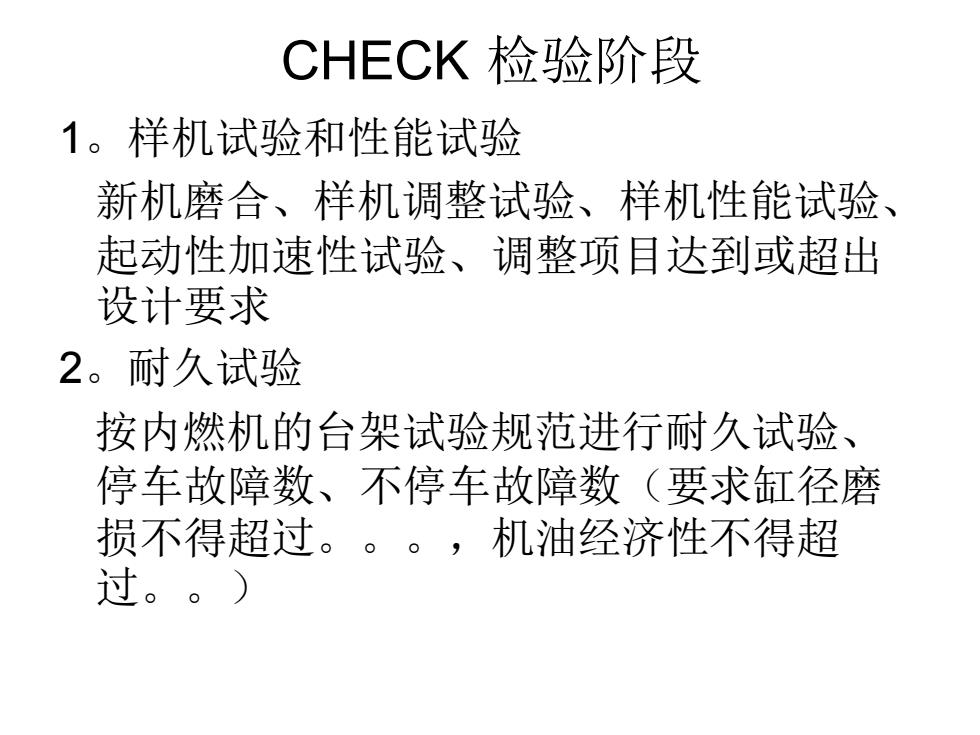

CHECK 检验阶段 1。样机试验和性能试验 新机磨合、样机调整试验、样机性能试验、 起动性加速性试验、调整项目达到或超出 设计要求 2。耐久试验 按内燃机的台架试验规范进行耐久试验、 停车故障数、不停车故障数（要求缸径磨 损不得超过。，机油经济性不得超 过。）
ACTION改进和处理阶段 1。样机鉴定 2。小批试制和批量生产

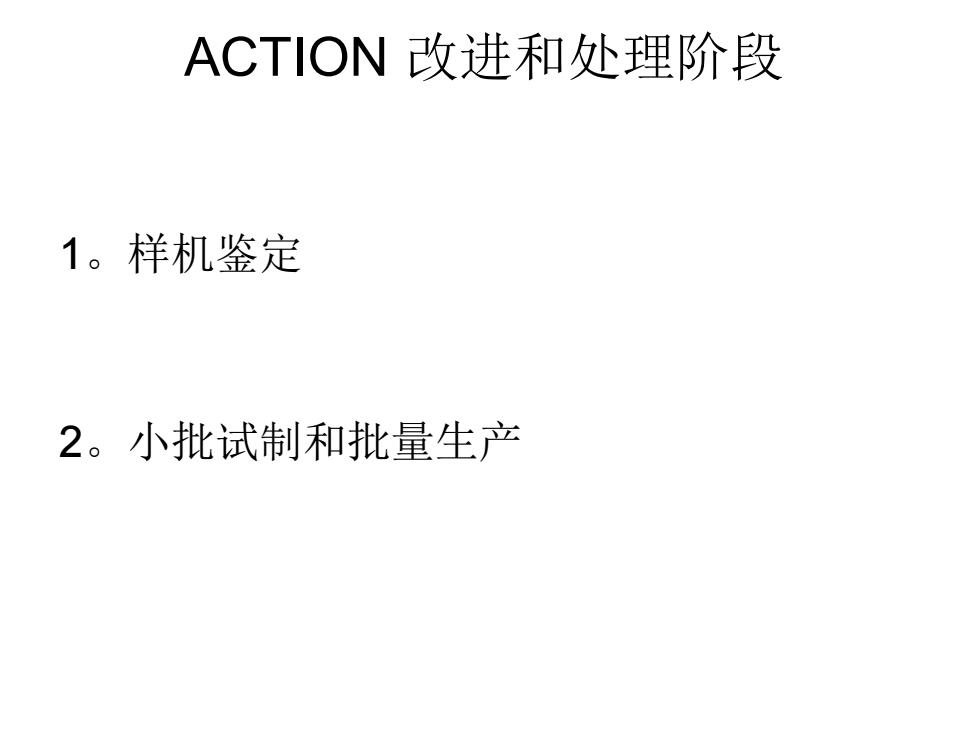

ACTION 改进和处理阶段 1。样机鉴定 2。小批试制和批量生产
