第九章 曲轴组与轴承

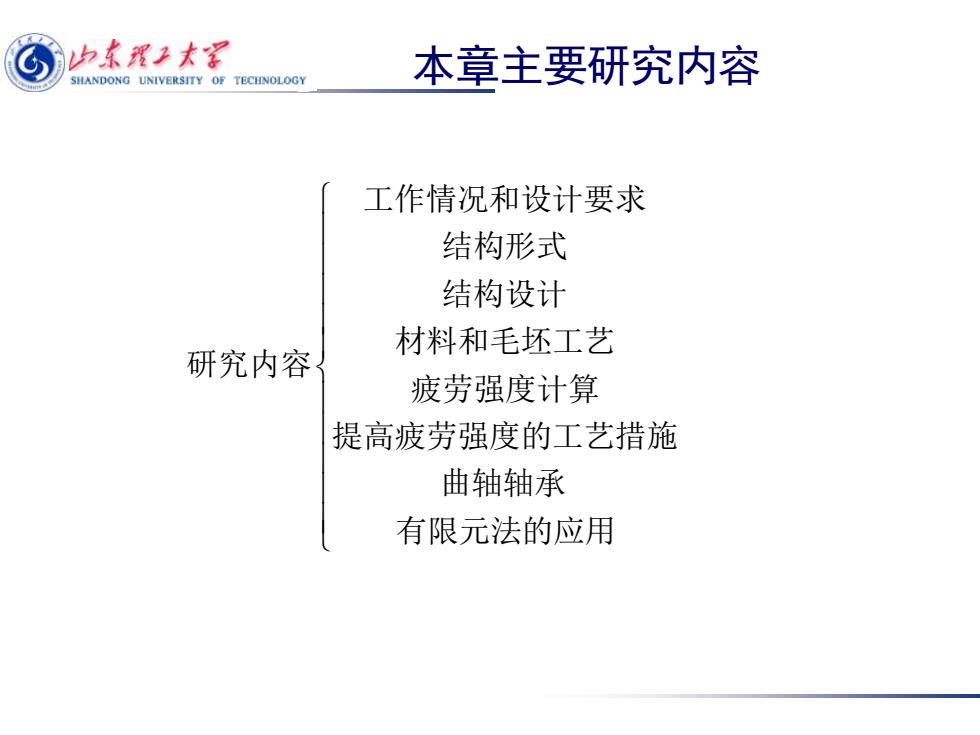

白本程子太深 SHANDONG UNIVERSITY OF TECHNOLOGY 本章主要研究内容 工作情况和设计要求 结构形式 结构设计 材料和毛坯工艺 研究内容 疲劳强度计算 提高疲劳强度的工艺措施 曲轴轴承 有限元法的应用
Shanghai Jiao Tong University 本章主要研究内容 工作情况和设计要求 结构形式 结构设计 材料和毛坯工艺 研究内容 疲劳强度计算 提高疲劳强度的工艺措施 曲轴轴承 有限元法的应用

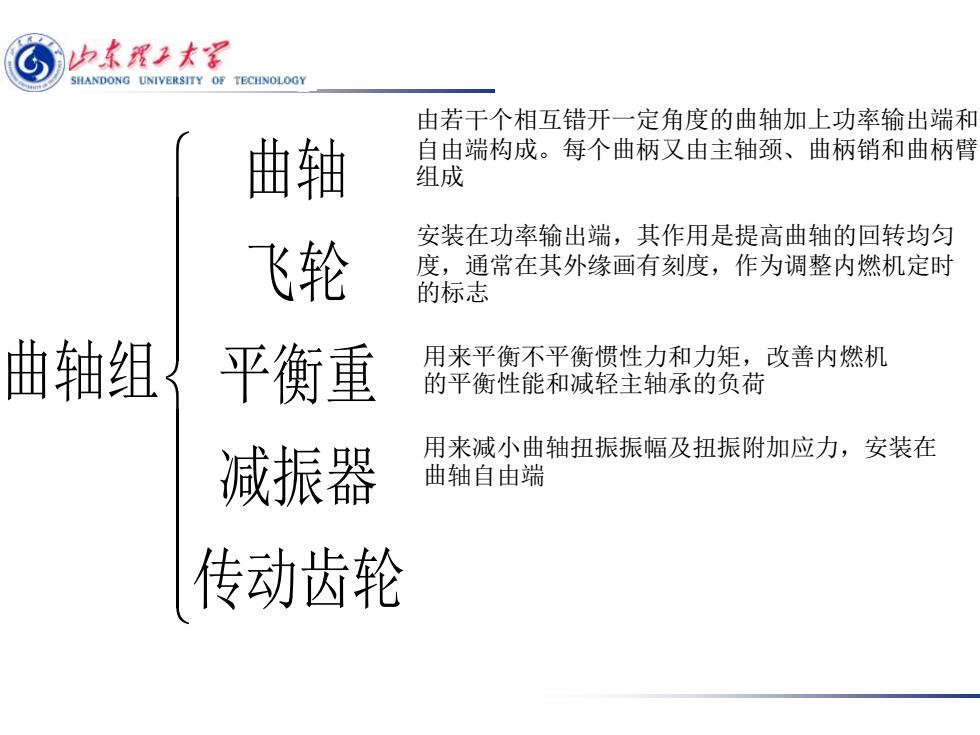

白本残子太军 SHANDONG UNIVERSITY OF TECHNOLOGY 由若干个相互错开一定角度的曲轴加上功率输出端和 曲轴 自由端构成。每个曲柄又由主轴颈、曲柄销和曲柄臂 组成 安装在功率输出端，其作用是提高曲轴的回转均匀 飞轮 度，通常在其外缘画有刻度，作为调整内燃机定时 的标志 曲轴组 平衡重 用来平衡不平衡惯性力和力矩，改善内燃机 的平衡性能和减轻主轴承的负荷 减振器 用来减小曲轴扭振振幅及扭振附加应力，安装在 曲轴自由端 传动齿轮
Shanghai Jiao Tong University 曲轴 飞轮 曲轴组 平衡重 减振器 传动齿轮 由若干个相互错开一定角度的曲轴加上功率输出端和 自由端构成。每个曲柄又由主轴颈、曲柄销和曲柄臂 组成 安装在功率输出端，其作用是提高曲轴的回转均匀 度，通常在其外缘画有刻度，作为调整内燃机定时 的标志 用来平衡不平衡惯性力和力矩，改善内燃机 的平衡性能和减轻主轴承的负荷 用来减小曲轴扭振振幅及扭振附加应力，安装在 曲轴自由端

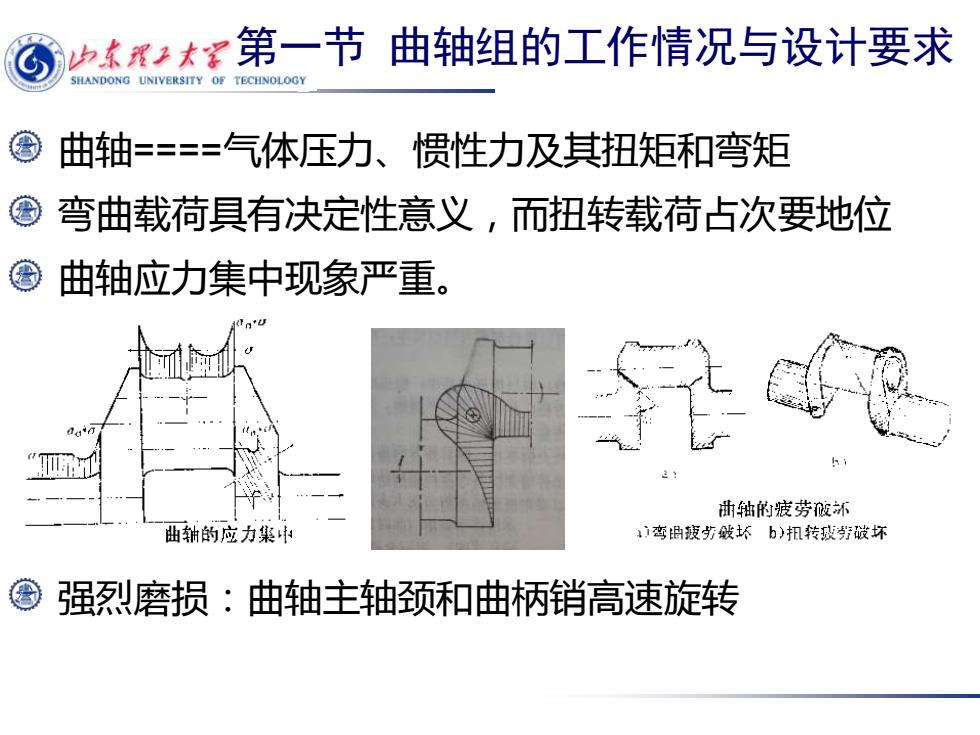

山东子军第一节 曲轴组的工作情况与设计要求 SHANDONG UNIVERSITY OF TECHNOLOGY 曲轴====气体压力、惯性力及其扭矩和弯矩 ©弯曲载荷具有决定性意义，而扭转载荷占次要地位 ©曲轴应力集中现象严重。 曲轴的疲劳筱泳 曲轴的应力集中 弯曲菠折破坏 b)扭转玻；破坏 ©强烈磨损：曲轴主轴颈和曲柄销高速旋转
Shanghai Jiao Tong University 第一节 曲轴组的工作情况与设计要求 曲轴====气体压力、惯性力及其扭矩和弯矩 弯曲载荷具有决定性意义，而扭转载荷占次要地位 曲轴应力集中现象严重。 强烈磨损：曲轴主轴颈和曲柄销高速旋转

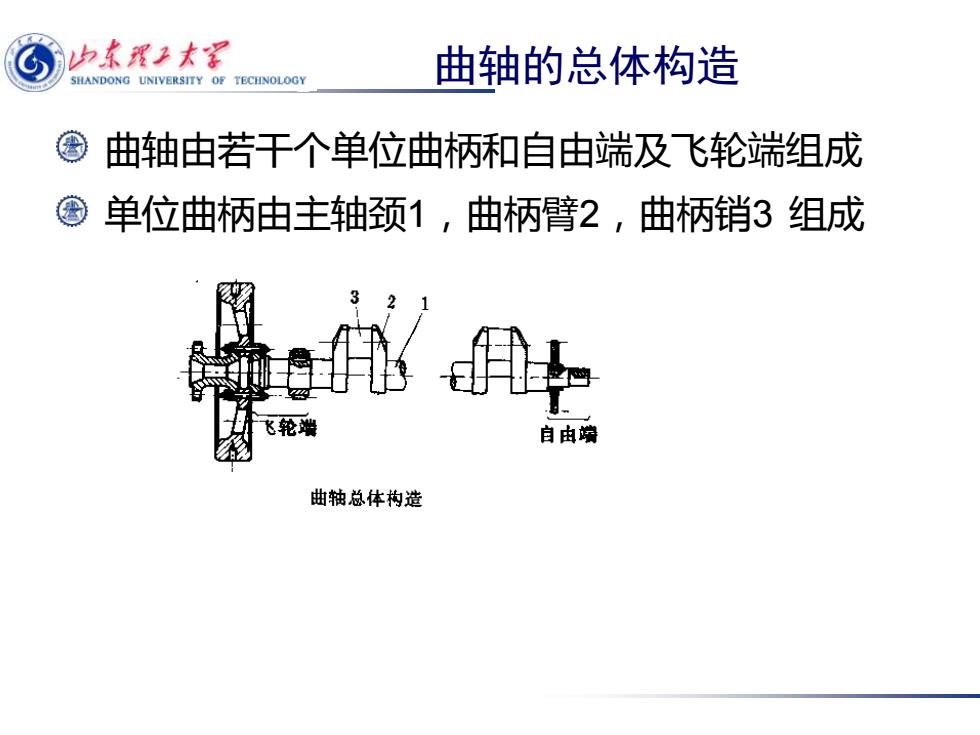

归东理子太军 HANDONG UNIVERSITY OF TECHNOLOGY 曲轴的总体构造 曲轴由若干个单位曲柄和自由端及飞轮端组成 ©单位曲柄由主轴颈1，曲柄臂2，曲柄销3组成 飞轮洲 自由端 曲轴总体构造
Shanghai Jiao Tong University 曲轴的总体构造 曲轴由若干个单位曲柄和自由端及飞轮端组成 单位曲柄由主轴颈1，曲柄臂2，曲柄销3 组成
