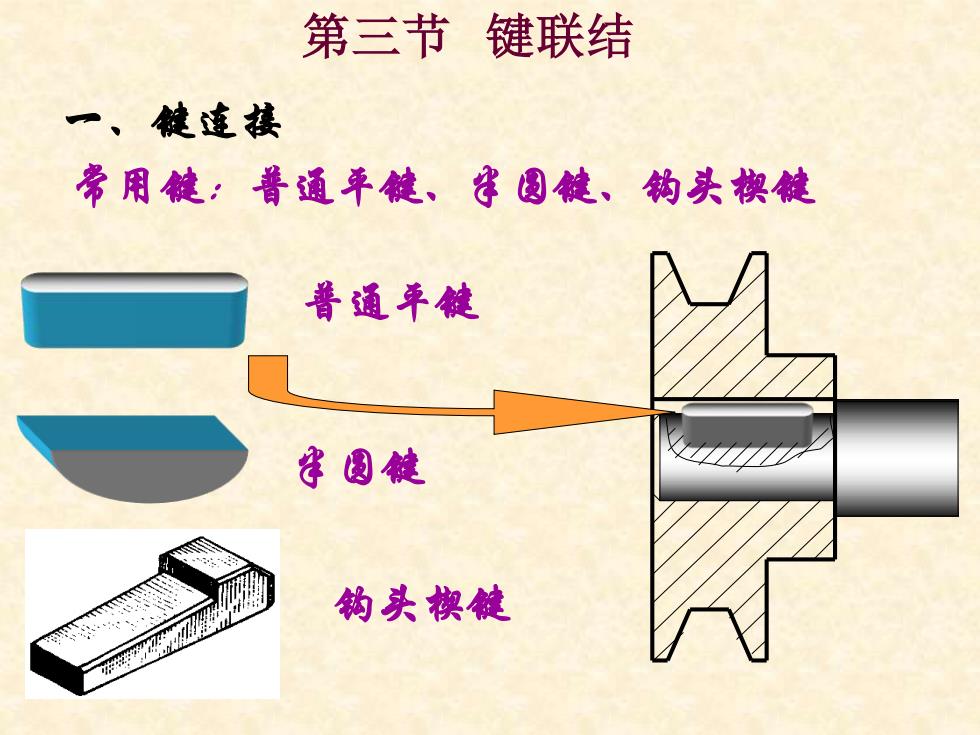

常用键：普通平键、半圆键、钩头楔键 普通平键 半圆键 钩头楔键 第三节 键联结 一、键连接
常用键：普通平键、半圆键、钩头楔键 普通平键 半圆键 钩头楔键 第三节 键联结 一、键连接
圆锥销 圆柱销 开口销 销连接 第四节 销联结
圆锥销 圆柱销 开口销 销连接 第四节 销联结
一、弹簧的作用和种类 ★种类： 涡旋弹簧 常用种类 螺旋弹簧 第五节 弹 簧 压力弹簧 拉力弹簧 扭转弹簧 ★作用：弹簧在部件中的作用是减震、复位、夹紧、 测力和储能等
一、弹簧的作用和种类 ★种类： 涡旋弹簧 常用种类 螺旋弹簧 第五节 弹 簧 压力弹簧 拉力弹簧 扭转弹簧 ★作用：弹簧在部件中的作用是减震、复位、夹紧、 测力和储能等
D2 :弹簧外径 D1 :弹簧内径 D:弹簧中径 t:弹簧节距 d:簧丝直径 D=D2-d 二、圆柱螺旋压力弹簧 ⒈ 弹簧各部分的名称及尺寸关系
D2 :弹簧外径 D1 :弹簧内径 D:弹簧中径 t:弹簧节距 d:簧丝直径 D=D2-d 二、圆柱螺旋压力弹簧 ⒈ 弹簧各部分的名称及尺寸关系
n1=n+n2 自由高度H0: H0 =nt+(n2 -0.5)d 支撑圈数n2 : 弹簧端部用 于支承或固定的圈数。 有效圈数n: 保持节距相等 参加工作的圈数 (计算 弹簧刚度时的圈数）。 总圈数n1 : 有效圈数与支 撑圈数之和
n1=n+n2 自由高度H0: H0 =nt+(n2 -0.5)d 支撑圈数n2 : 弹簧端部用 于支承或固定的圈数。 有效圈数n: 保持节距相等 参加工作的圈数 (计算 弹簧刚度时的圈数）。 总圈数n1 : 有效圈数与支 撑圈数之和
