第 十 五 章 链 传 动
第 十 五 章 链 传 动

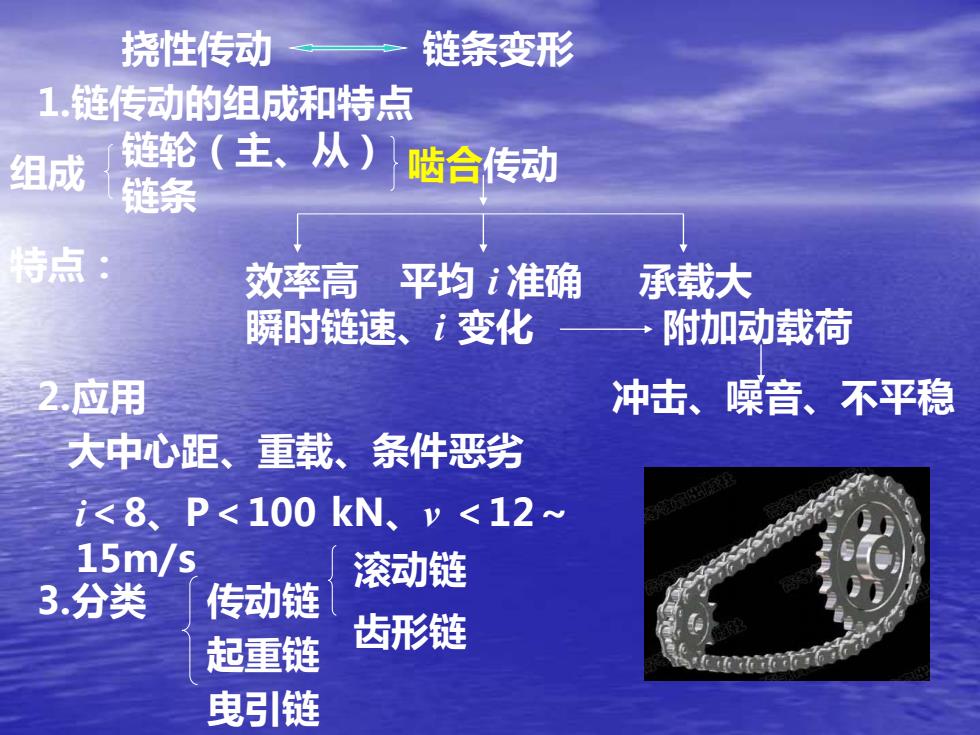

挠性传动 链条变形 1.链传动的组成和特点 链条 组成 链轮（主、从） 啮合传动 特点： 效率高 平均 i 准确 承载大 瞬时链速、i 变化 冲击、噪音、不平稳 i＜8、P＜100 kN、v ＜12～ 15m/s 2.应用 附加动载荷 大中心距、重载、条件恶劣 齿形链 曳引链 3.分类 起重链 滚动链 传动链
挠性传动 链条变形 1.链传动的组成和特点 链条 组成 链轮（主、从） 啮合传动 特点： 效率高 平均 i 准确 承载大 瞬时链速、i 变化 冲击、噪音、不平稳 i＜8、P＜100 kN、v ＜12～ 15m/s 2.应用 附加动载荷 大中心距、重载、条件恶劣 齿形链 曳引链 3.分类 起重链 滚动链 传动链

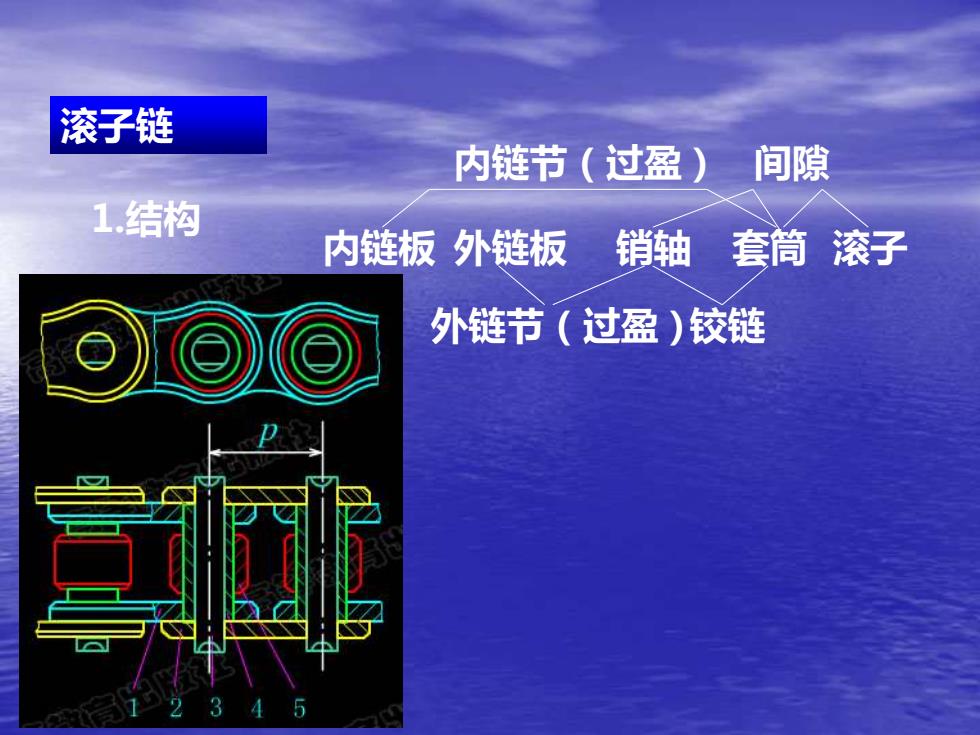

一、滚子链 内链板 第 一 节 概述 套筒 1.结构 外链板 销轴 滚子 内链节（过盈） 间隙 外链节（过盈）铰链
一、滚子链 内链板 第 一 节 概述 套筒 1.结构 外链板 销轴 滚子 内链节（过盈） 间隙 外链节（过盈）铰链
滚子链 内链板 套筒 1.结构 外链板 销轴 滚子 内链节（过盈） 间隙 外链节（过盈）铰链
滚子链 内链板 套筒 1.结构 外链板 销轴 滚子 内链节（过盈） 间隙 外链节（过盈）铰链

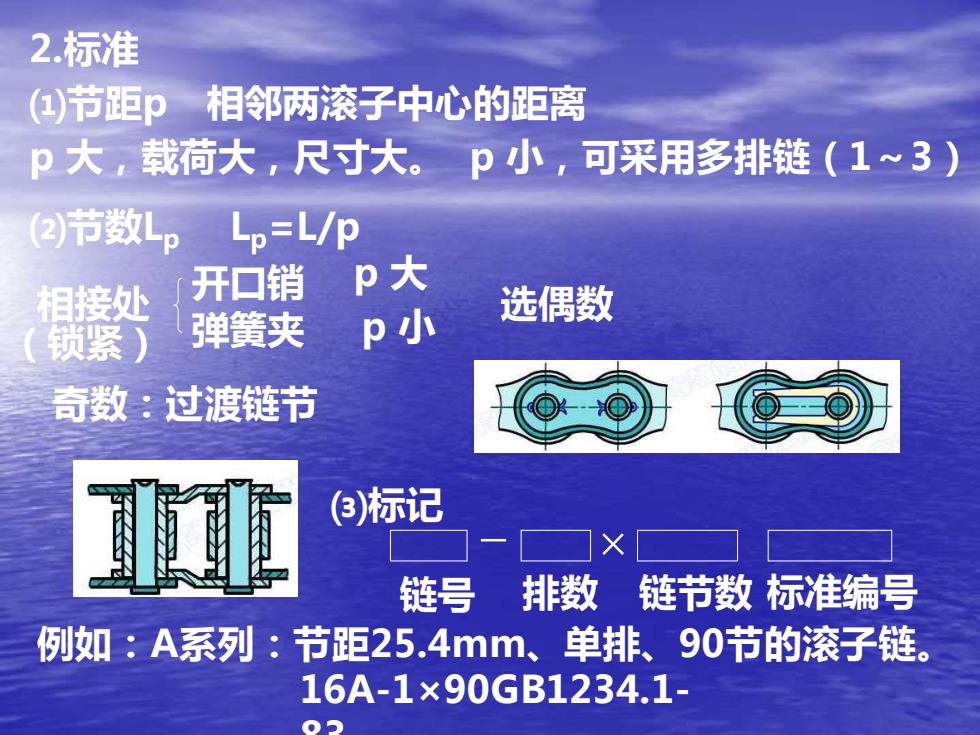

Lp=L/p 相邻两滚子中心的距离 ⑵节数Lp 选偶数 2.标准 p 大，载荷大，尺寸大。 p 小，可采用多排链（1～3） ⑴节距p ⑶标记 奇数：过渡链节 例如：A系列：节距25.4mm、单排、90节的滚子链。 排数 弹簧夹 开口销 （锁紧） 相接处 p 大 p 小 标准编号 － × 链号 链节数 16A-1×90GB1234.1- 83
Lp=L/p 相邻两滚子中心的距离 ⑵节数Lp 选偶数 2.标准 p 大，载荷大，尺寸大。 p 小，可采用多排链（1～3） ⑴节距p ⑶标记 奇数：过渡链节 例如：A系列：节距25.4mm、单排、90节的滚子链。 排数 弹簧夹 开口销 （锁紧） 相接处 p 大 p 小 标准编号 － × 链号 链节数 16A-1×90GB1234.1- 83
