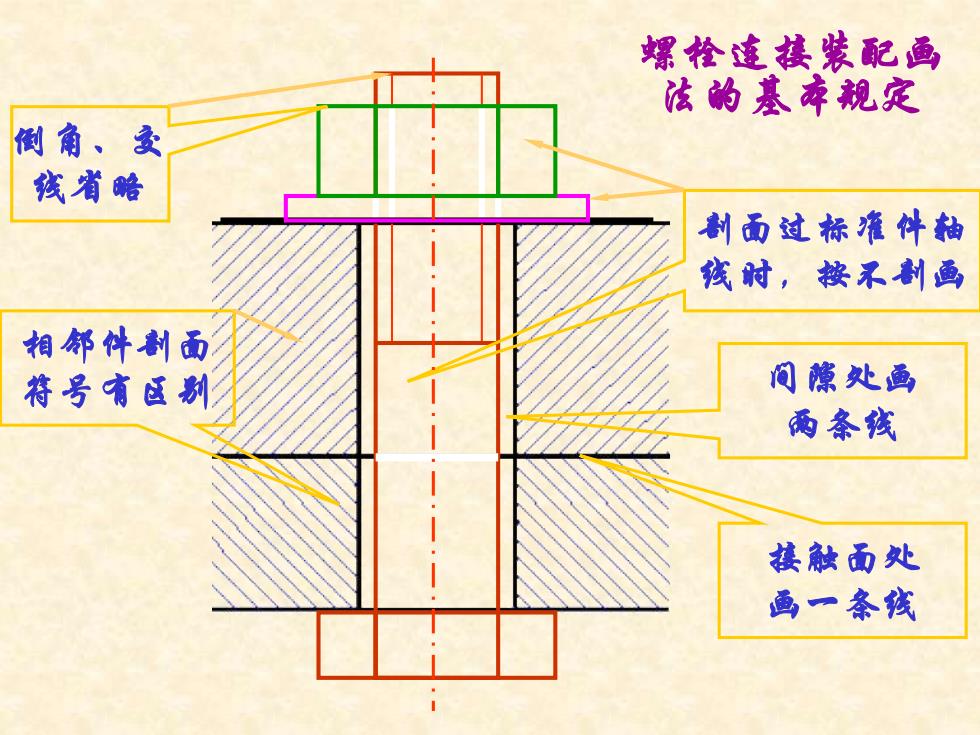

螺栓连接装配画 法的基本规定 间隙处画 两条线 接触面处 画一条线 倒角、交 线省略 剖面过标准件轴 线时，按不剖画 相邻件剖面 符号有区别
螺栓连接装配画 法的基本规定 间隙处画 两条线 接触面处 画一条线 倒角、交 线省略 剖面过标准件轴 线时，按不剖画 相邻件剖面 符号有区别

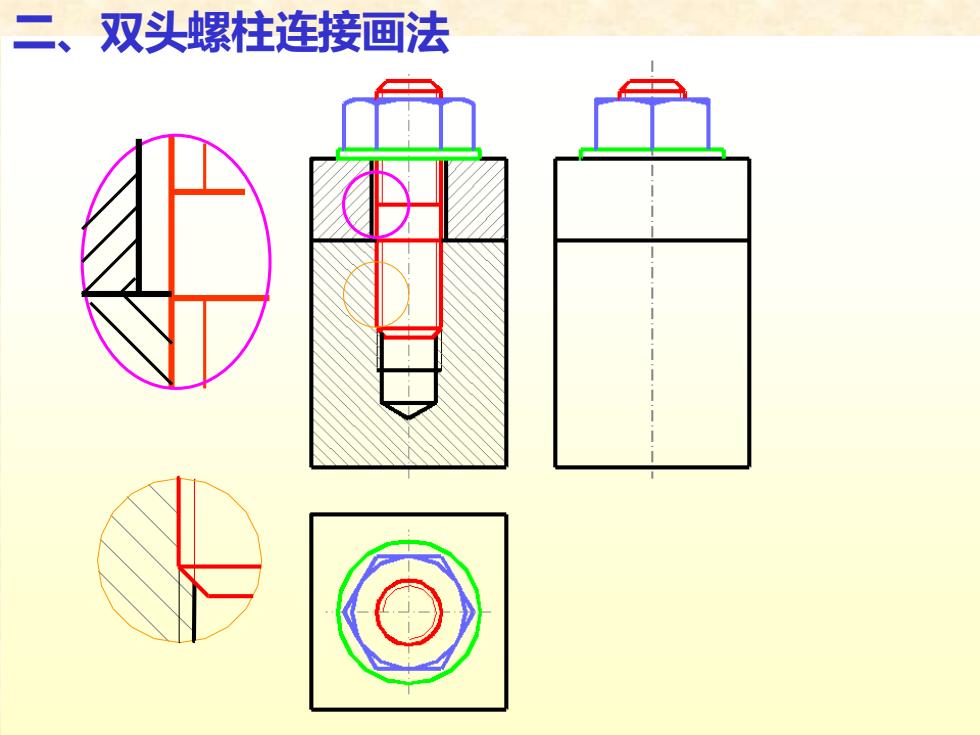

二、双头螺柱连接画法
二、双头螺柱连接画法
三、螺钉连接 开槽用粗 实线画成 45°方向
三、螺钉连接 开槽用粗 实线画成 45°方向

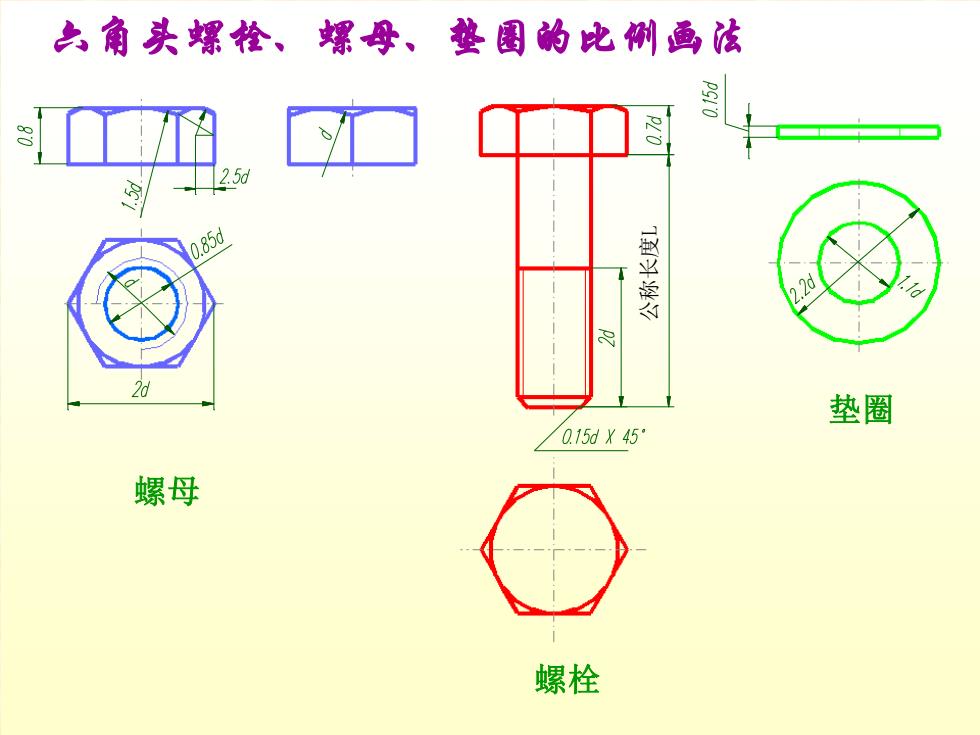

公称长度 L 螺母 螺栓 垫圈 六角头螺栓、螺母、垫圈的比例画法
公称长度 L 螺母 螺栓 垫圈 六角头螺栓、螺母、垫圈的比例画法

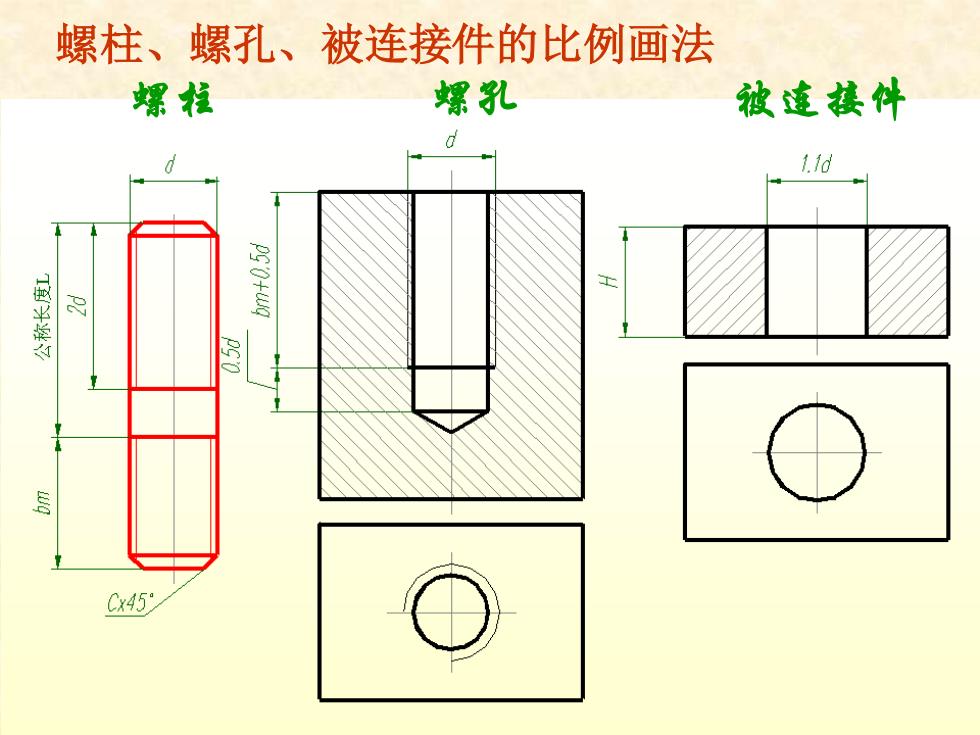

螺柱 螺孔 被连接件 螺柱、螺孔、被连接件的比例画法
螺柱 螺孔 被连接件 螺柱、螺孔、被连接件的比例画法
