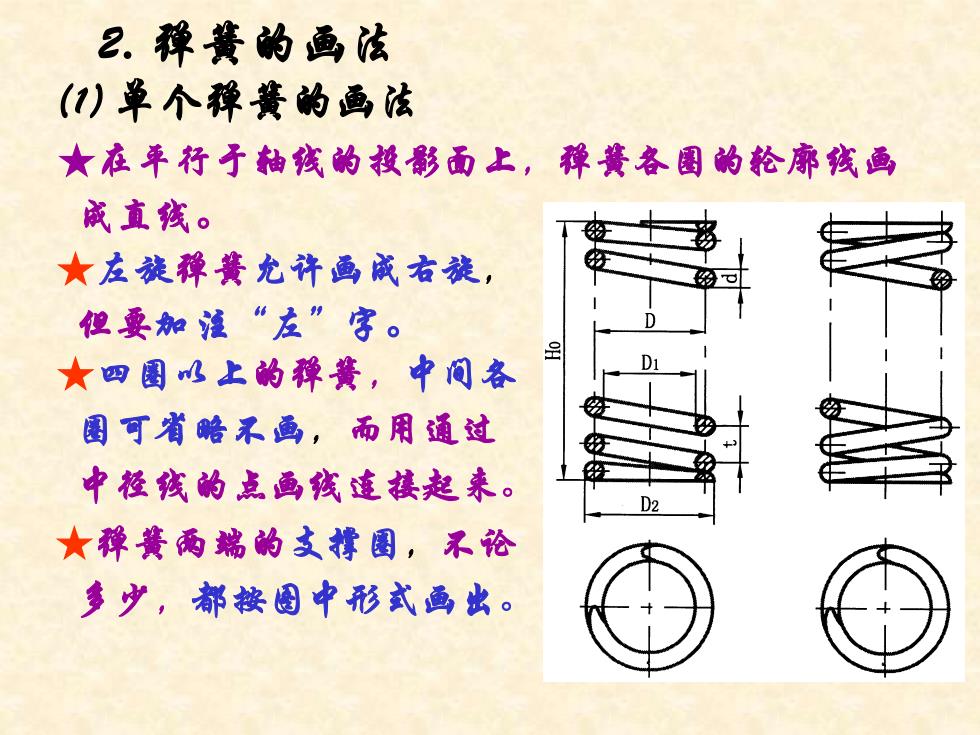

⒉ 弹簧的画法 ⑴ 单个弹簧的画法 ★在平行于轴线的投影面上，弹簧各圈的轮廓线画 成直线。 ★左旋弹簧允许画成右旋， 但要加注“左”字。 ★四圈以上的弹簧，中间各 圈可省略不画，而用通过 中径线的点画线连接起来。 ★弹簧两端的支撑圈，不论 多少，都按图中形式画出
⒉ 弹簧的画法 ⑴ 单个弹簧的画法 ★在平行于轴线的投影面上，弹簧各圈的轮廓线画 成直线。 ★左旋弹簧允许画成右旋， 但要加注“左”字。 ★四圈以上的弹簧，中间各 圈可省略不画，而用通过 中径线的点画线连接起来。 ★弹簧两端的支撑圈，不论 多少，都按图中形式画出

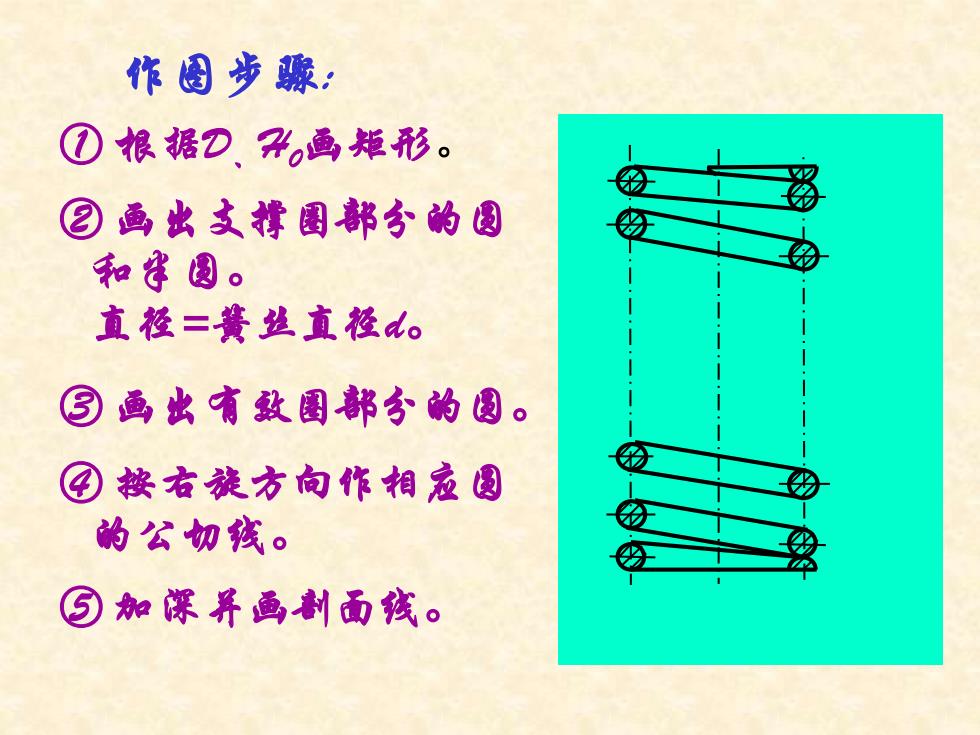

D t t/2 作图步骤 : ② 画出支撑圈部分的圆 和半圆。 直径 =簧丝直径 d 。 ③ 画出有效圈部分的圆 。 ① 根据 D 、 H0画矩形 。 ④ 按右旋方向作相应圆 的公切线。 ⑤ 加深并画剖面线
D t t/2 作图步骤 : ② 画出支撑圈部分的圆 和半圆。 直径 =簧丝直径 d 。 ③ 画出有效圈部分的圆 。 ① 根据 D 、 H0画矩形 。 ④ 按右旋方向作相应圆 的公切线。 ⑤ 加深并画剖面线

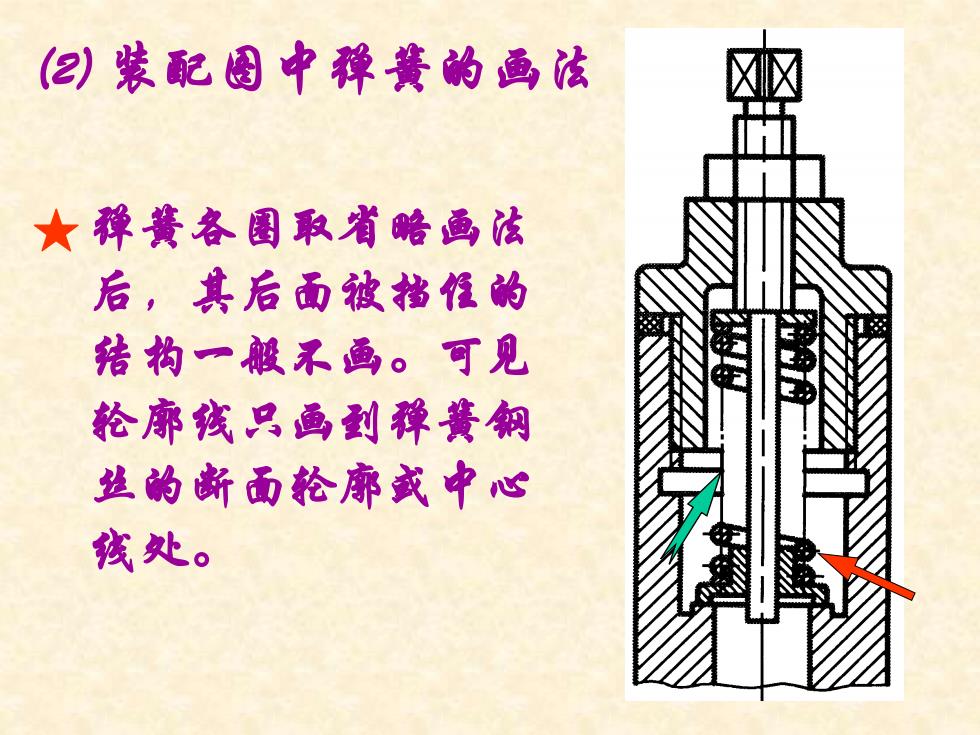

⑵ 装配图中弹簧的画法 弹簧各圈取省略画法 后，其后面被挡住的 结构一般不画。可见 轮廓线只画到弹簧钢 丝的断面轮廓或中心 线处。 ★
⑵ 装配图中弹簧的画法 弹簧各圈取省略画法 后，其后面被挡住的 结构一般不画。可见 轮廓线只画到弹簧钢 丝的断面轮廓或中心 线处。 ★

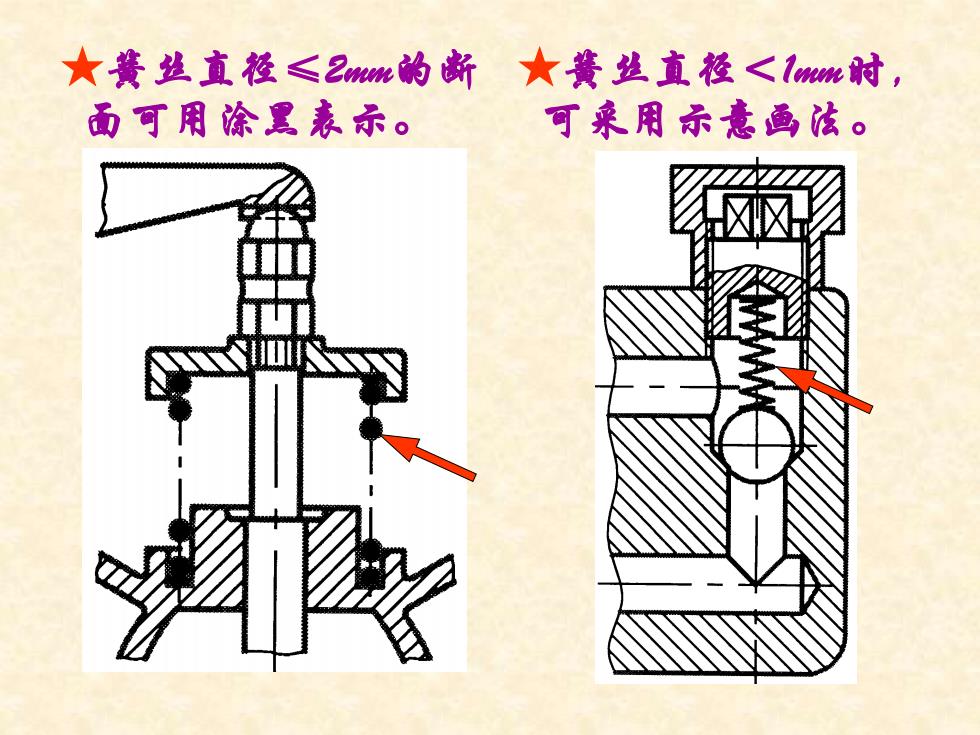

★簧丝直径≤2mm的断 面可用涂黑表示。 ★簧丝直径＜1mm时， 可采用示意画法
★簧丝直径≤2mm的断 面可用涂黑表示。 ★簧丝直径＜1mm时， 可采用示意画法

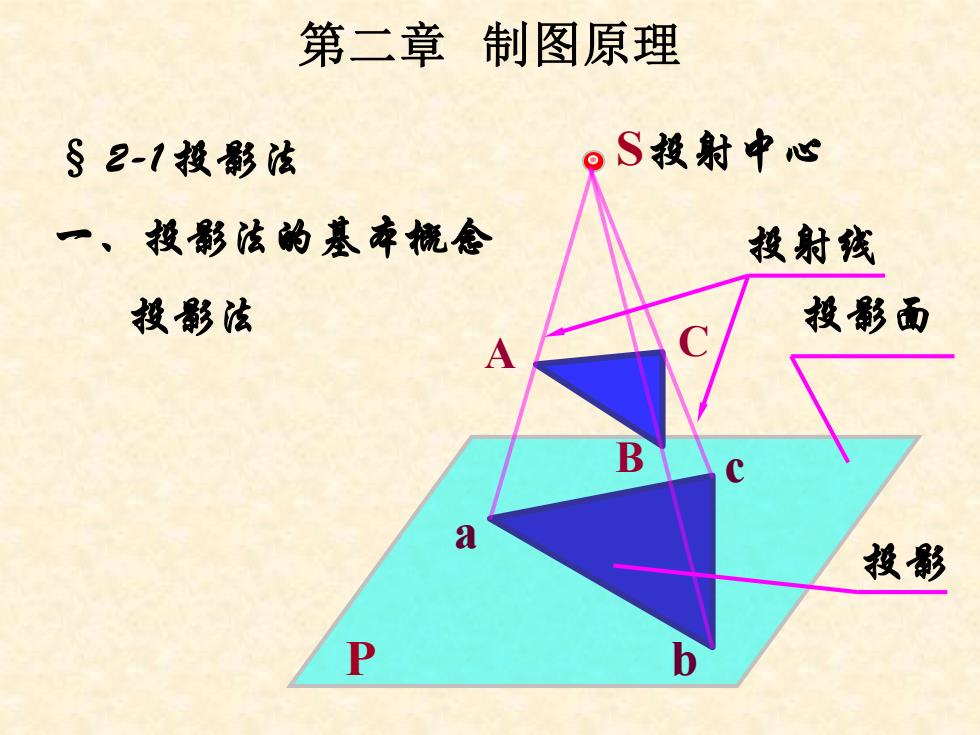

§ 2-1 投影法 一、投影法的基本概念 投影法 P A B C a b c S 投影 投影面 投射线 投射中心 第二章 制图原理
§ 2-1 投影法 一、投影法的基本概念 投影法 P A B C a b c S 投影 投影面 投射线 投射中心 第二章 制图原理
