§8-3 零件图的尺寸标注 在零件图上需标注如下内容： 1.加工制造零件所需的全部尺寸。 2.零件表面的粗糙度要求。 3.尺寸公差和形状位置公差。 有关零件在加工、检验过程中应达 到的其他一些技术指标，如材料的热处 理要求等，通常作为技术要求写在标题 栏上方的空白处
1. 加工制造零件所需的全部尺寸。 2. 零件表面的粗糙度要求。 有关零件在加工、检验过程中应达 到的其他一些技术指标，如材料的热处 理要求等，通常作为技术要求写在标题 栏上方的空白处。 在零件图上需标注如下内容： ⒊ 尺寸公差和形状位置公差。 § 8-3 零件图的尺寸标注
标注尺寸的基本要求与规侧 28888w2288882888888888888ww88288882w888w8828888288w88888 ※ 标注尺寸的基本要求 正确：要符合国家标准的有关规定。 完全：要标注制造零件所需要的全部尺寸， 不遗漏，不重复。 清晰：尺寸布置要整齐、清晰，便于阅读。 合理：标注的尺寸要符合设计要求及工艺 要求
※ 标注尺寸的基本要求 正确： 完全： 要符合国家标准的有关规定。 要标注制造零件所需要的全部尺寸， 不遗漏，不重复。 清晰：尺寸布置要整齐、清晰，便于阅读。 合理：标注的尺寸要符合设计要求及工艺 要求。 一、标注尺寸的基本要求与规则
二、尺寸标注必须合理 所谓合理就是标注尺寸时，既要满足 设计要求又要符合加工测量等工艺要求。 达到尺寸合理的目的关键在于：分清零件 尺寸的主、次；选配恰当的尺寸公差和正确选 定尺寸基准。 (一)、正确地选择基准 1.设计基准 用以确定零件在部件中的位置的基准。 2.工艺基准 用以确定零件在加工或测量时的基准
二、尺寸标注必须合理 所谓合理就是标注尺寸时，既要满足 设计要求又要符合加工测量等工艺要求。 达到尺寸合理的目的关键在于：分清零件 尺寸的主、次；选配恰当的尺寸公差和正确选 定尺寸基准。 （一）、正确地选择基准 ⒈ 设计基准 ⒉ 工艺基准 用以确定零件在部件中的位置的基准。 用以确定零件在加工或测量时的基准

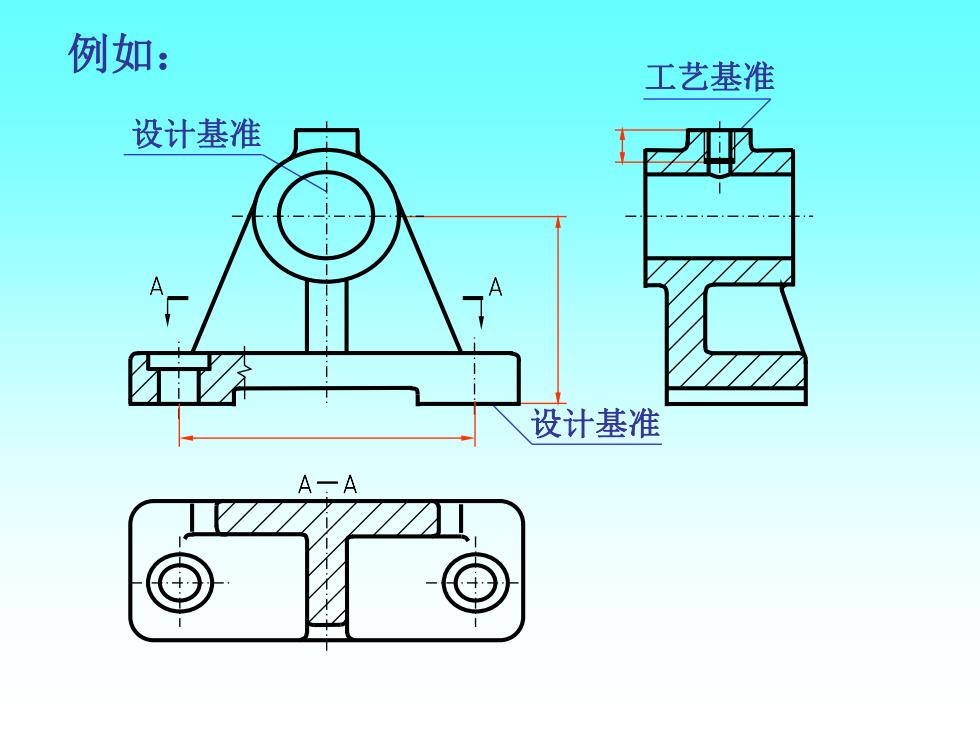

例如： 工艺基准 设计基准 设计基准 A
设计基准 设计基准 例如： 工艺基准 A－A A A
(二)、主要的尺寸应直接注出 主要尺寸指影响产品性能、工作精度和配 合的尺寸、定位尺寸、连接尺寸和安装尺寸等。 非主要尺寸指非配合的直径、长度、外轮 廓尺寸用来满足零件的机械性能、结构形状和 工艺要求等方面的尺寸。 正确！ 错误！

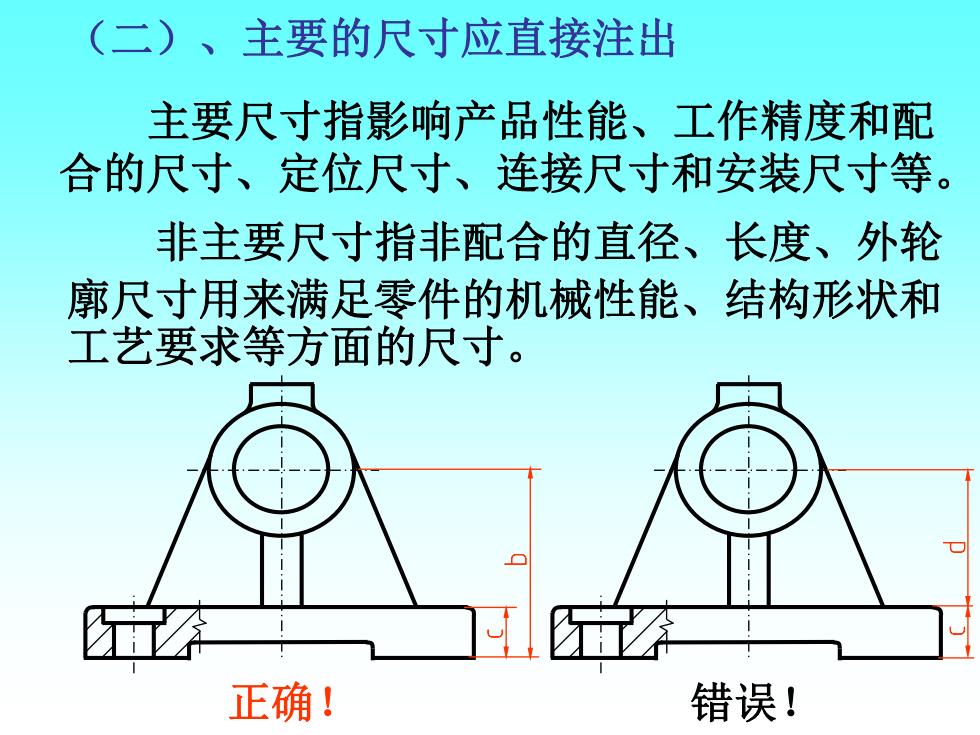

（二）、主要的尺寸应直接注出 主要尺寸指影响产品性能、工作精度和配 合的尺寸、定位尺寸、连接尺寸和安装尺寸等。 非主要尺寸指非配合的直径、长度、外轮 廓尺寸用来满足零件的机械性能、结构形状和 工艺要求等方面的尺寸。 c b c d 正确！ 错误！
