第六章 表达机件的常用方法
第 六 章 表达机件的常用方法
§6-1视 图 一、基本视图 1.形成 ● 主视图 俯视图 ·左视图 ·右视图 从右向左投射 仰视图 从下向上投射 后视图 从后向前投射
§6-1 视 图 一、基本视图 右视图 主视图 俯视图 左视图 后视图 仰视图 ⒈ 形成 从右向左投射 从下向上投射 从后向前投射

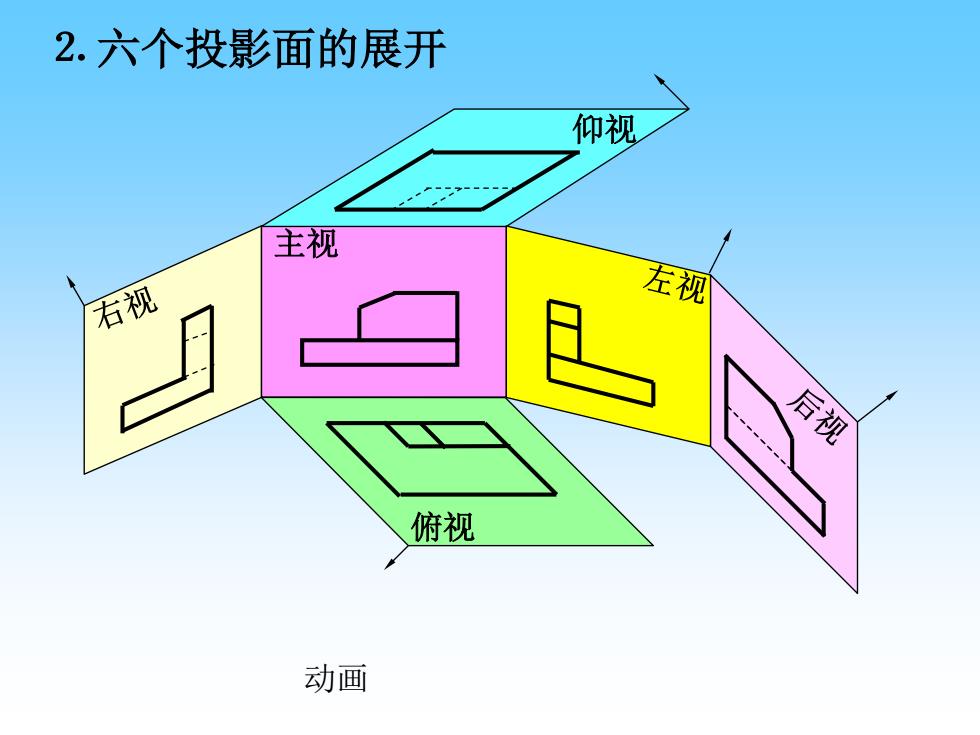

2.六个投影面的展开 仰视 主视 右视 左视 后视 俯视 动画
⒉ 六个投影面的展开 主视 俯视 仰视 动画

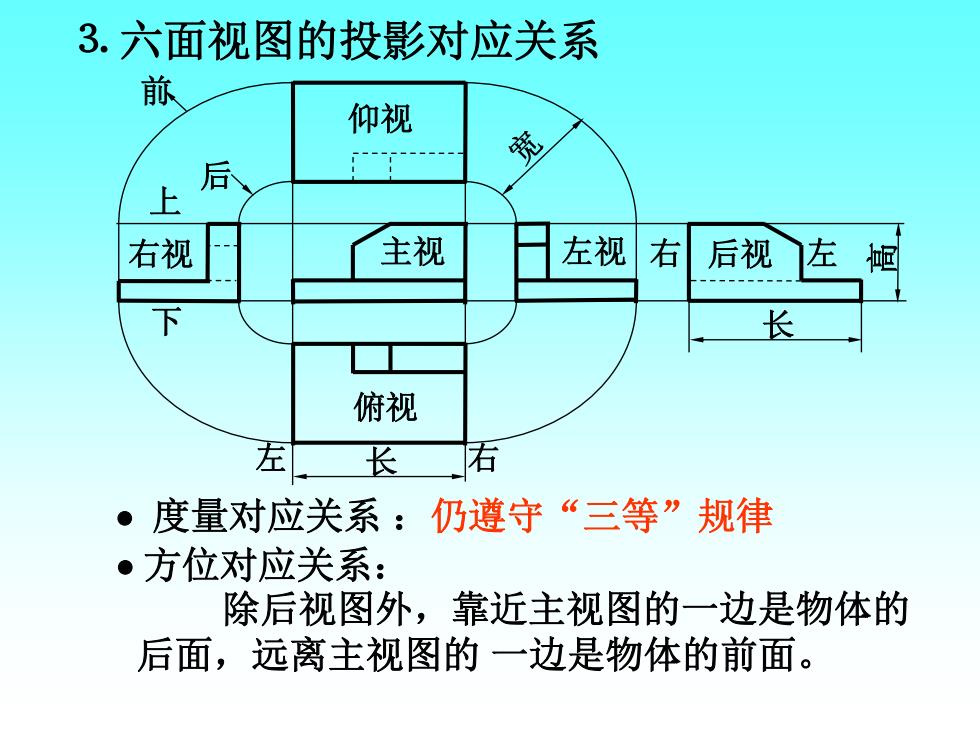

3.六面视图的投影对应关系 前 仰视 后 上 右视 主视 左视 右 后视左帼 长 俯视 左 长 ● 度量对应关系：仍遵守“三等”规律 ●方位对应关系： 除后视图外，靠近主视图的一边是物体的 后面，远离主视图的一边是物体的前面
除后视图外，靠近主视图的一边是物体的 后面，远离主视图的 一边是物体的前面。 ⒊ 六面视图的投影对应关系 长 高 上 下 左 右 前 后 右 左 度量对应关系 ：仍遵守“三等”规律 方位对应关系： 主视 俯视 仰视 右视 左视 后视 长
二 、向视图 向视图是可自由配置的视图 按基本位置配置 自由配置 必在向视图的上方标注字母，在相应视图附 近用箭头指明投射方向，并标注相同的字 母。 动画
二、向视图 向视图是可自由配置的视图 ※在向视图的上方标注字母，在相应视图附 近用箭头指明投射方向，并标注相同的字 母。 C D D B B C 自由配置 E E F F 按基本位置配置 动画
