第五章 轴侧图
5-1轴测图的基本知识 将物体和确定其空间位置的直角坐标 系，沿不平行于任一坐标面的方向，用平 行投影法将其投射在单一投影面上所得的 具有立体感的图形叫做轴测图。 投射方向垂直于轴测投影面 一正轴测图。 投射方向倾斜于轴测投影面 斜轴测图
5-1 轴测图的基本知识 将物体和确定其空间位置的直角坐标 系，沿不平行于任一坐标面的方向，用平 行投影法将其投射在单一投影面上所得的 具有立体感的图形叫做轴测图。 投射方向垂直于轴测投影面 ——正轴测图。 投射方向倾斜于轴测投影面 ——斜轴测图
一、轴测图的形成 1.正轴测图的形成 改变物体和投影面的相对位置，使物体 的正面、顶面和侧面与投影面都处于倾斜位 置，用正投影法作出物体的投影。 投影面 ▲用正投影法 ▲物体与投影面倾斜
一、轴测图的形成 1.正轴测图的形成 改变物体和投影面的相对位置，使物体 的正面、顶面和侧面与投影面都处于倾斜位 置，用正投影法作出物体的投影。 投影面 ▲ 用正投影法 ▲ 物体与投影面倾斜 O1 X1 Y1 Z1 O X Y Z

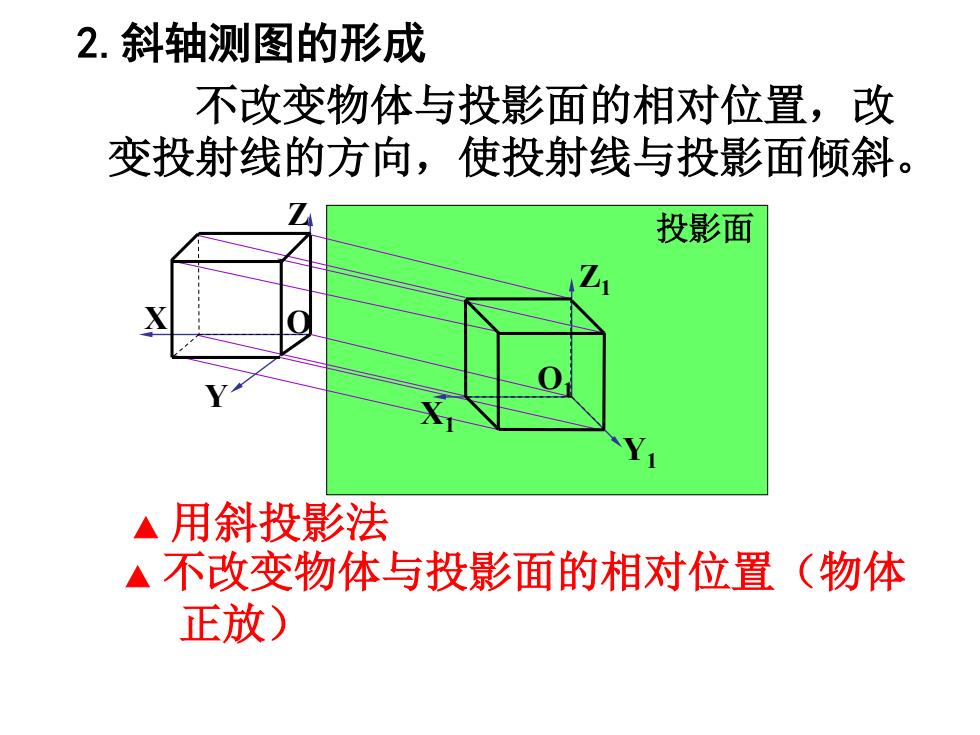

2.斜轴测图的形成 不改变物体与投影面的相对位置，改 变投射线的方向，使投射线与投影面倾斜。 投影面 ▲用斜投影法 ▲不改变物体与投影面的相对位置（物体 正放)
不改变物体与投影面的相对位置，改 变投射线的方向，使投射线与投影面倾斜。 2.斜轴测图的形成 投影面 ▲ 用斜投影法 ▲ 不改变物体与投影面的相对位置（物体 正放） O Y X Z O1 X1 Y1 Z1
二、两个基本概念和一条基本规律 1.轴测轴和轴间角 建立在物体上的坐标轴在投影面上的投影 叫做轴测轴，轴测轴间的夹角叫做轴间角 。 投影面 投影面 物体上OX,OY, 坐标轴 投影面上O1X1,O1Y1,O1Z 轴间角 轴测轴 ZX101Y1,∠X01Z1,∠Y101Z1
二、两个基本概念和一条基本规律 1. 轴测轴和轴间角 X1O1Y1， X1O1Z1， Y1O1Z1 坐标轴 轴测轴 物体上 OX， OY， OZ 投影面上 O1X1，O1Y1，O1Z1 建立在物体上的坐标轴在投影面上的投影 叫做轴测轴，轴测轴间的夹角叫做轴间角。 轴间角 投影面 O X Y Z X O1 1 Y1 Z1 投影面 O1 X1 Y1 Z1 O Y X Z
