第四章 组合体的视图和尺寸
第 四 章 组合体的视图和尺寸
§4-1组合体的组合形式分析 体的投影 体的投影，实质上是构成该体的所 有表面的投影总和。 H
V §4-1 组合体的组合形式分析 一、体的投影 体的投影，实质上是构成该体的所 有表面的投影总和

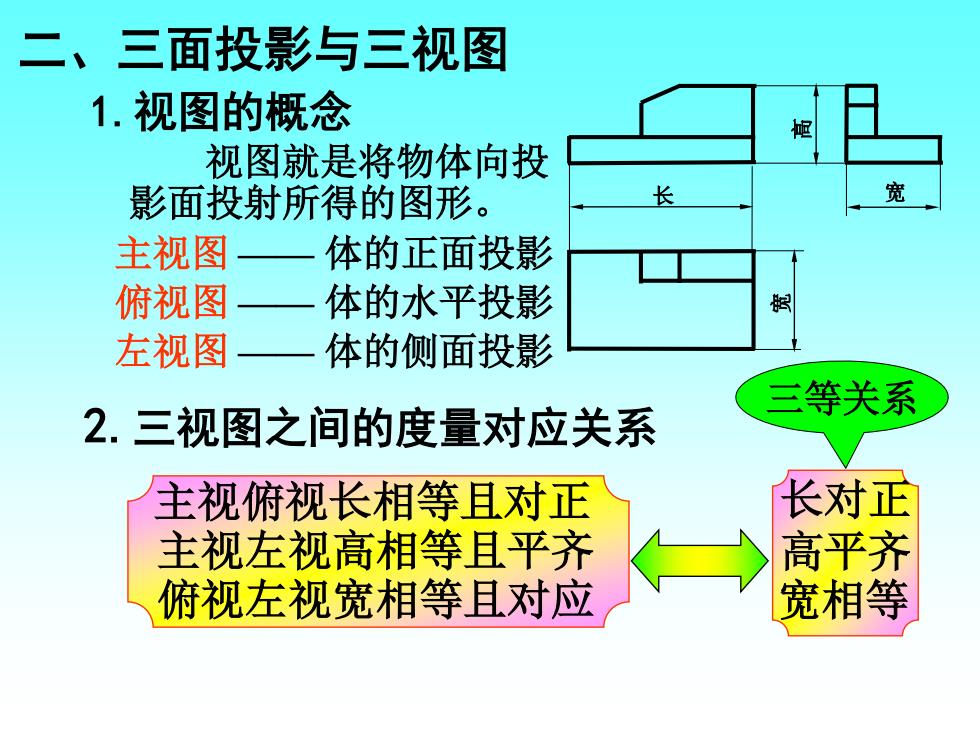

二、三面投影与三视图 1.视图的概念 视图就是将物体向投 影面投射所得的图形。 长 宽 主视图 体的正面投影 俯视图 体的水平投影 左视图 体的侧面投影 三等关系 2.三视图之间的度量对应关系 主视俯视长相等且对正 长对正 主视左视高相等且平齐 高平齐 俯视左视宽相等且对应 宽相等
二、三面投影与三视图 1.视图的概念 主视图 —— 体的正面投影 俯视图 —— 体的水平投影 左视图 —— 体的侧面投影 2.三视图之间的度量对应关系 三等关系 主视俯视长相等且对正 主视左视高相等且平齐 俯视左视宽相等且对应 长 高 宽 宽 长对正 宽相等 高平齐 视图就是将物体向投 影面投射所得的图形
3.三视图之间的方位对应关系 上 左 后 前 下 后 左 前 ·主视图反映：上、下、左、右 俯视图反映：前、后、左、右 左视图反映：上、下、前、后
3.三视图之间的方位对应关系 主视图反映：上、下 、左、右 俯视图反映：前、后 、左、右 左视图反映：上、下 、前、后 上 下 左 右 后 前 上 下 左 右 后 前

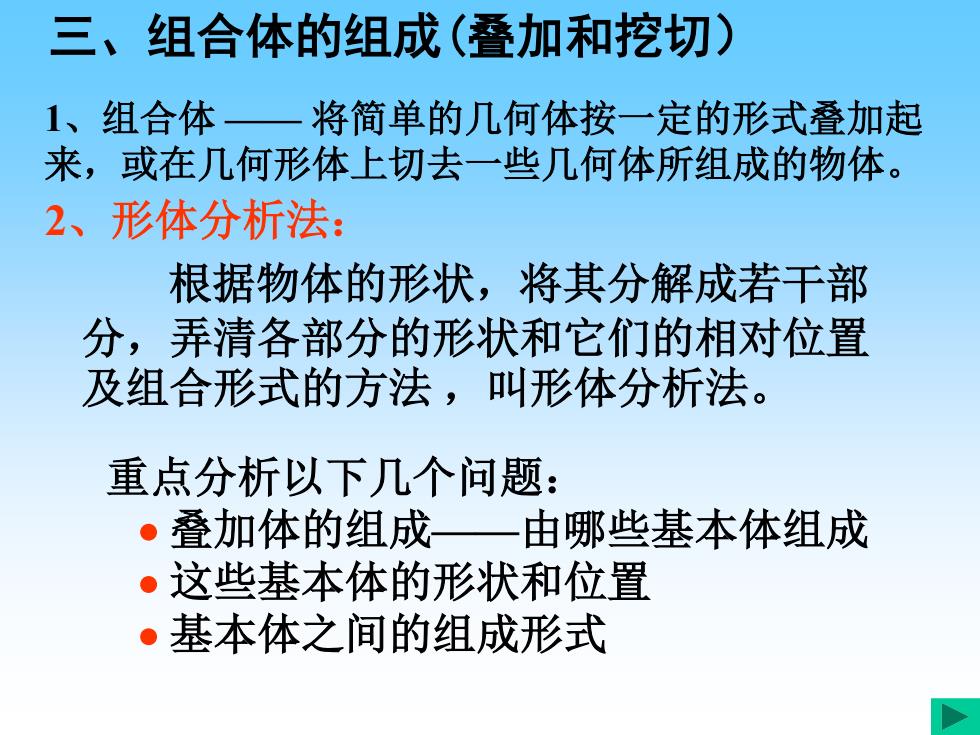

三、组合体的组成（叠加和挖切） 1、组合体一 将简单的几何体按一定的形式叠加起 来，或在几何形体上切去一些几何体所组成的物体。 2、形体分析法： 根据物体的形状，将其分解成若干部 分，弄清各部分的形状和它们的相对位置 及组合形式的方法，叫形体分析法。 重点分析以下几个问题： ·叠加体的组成一由哪些基本体组成 ·这些基本体的形状和位置 ·基本体之间的组成形式
三、组合体的组成(叠加和挖切） 重点分析以下几个问题： 叠加体的组成——由哪些基本体组成 这些基本体的形状和位置 基本体之间的组成形式 根据物体的形状，将其分解成若干部 分，弄清各部分的形状和它们的相对位置 及组合形式的方法 ，叫形体分析法。 2、形体分析法： 1、组合体 —— 将简单的几何体按一定的形式叠加起 来，或在几何形体上切去一些几何体所组成的物体
