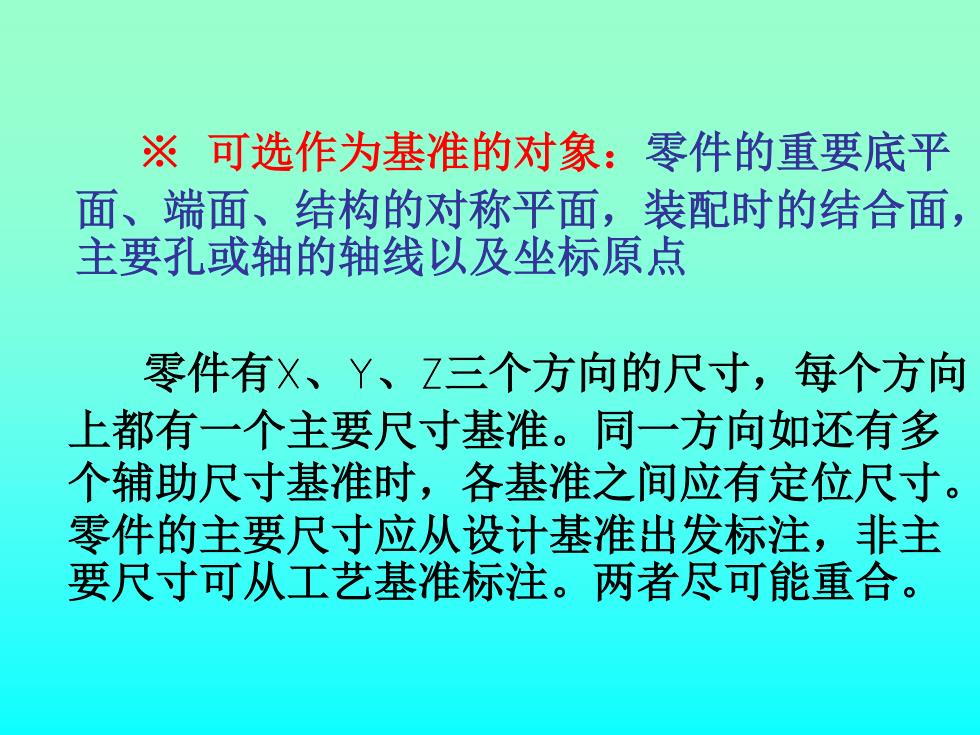

※可选作为基准的对象：零件的重要底平 面、端面、结构的对称平面，装配时的结合面， 主要孔或轴的轴线以及坐标原点 零件有X、Y、Z三个方向的尺寸，每个方向 上都有一个主要尺寸基准。同一方向如还有多 个辅助尺寸基准时，各基准之间应有定位尺寸。 零件的主要尺寸应从设计基准出发标注，非主 要尺寸可从工艺基准标注。两者尽可能重合
※ 可选作为基准的对象：零件的重要底平 面、端面、结构的对称平面，装配时的结合面， 主要孔或轴的轴线以及坐标原点 零件有X、Y、Z三个方向的尺寸，每个方向 上都有一个主要尺寸基准。同一方向如还有多 个辅助尺寸基准时，各基准之间应有定位尺寸。 零件的主要尺寸应从设计基准出发标注，非主 要尺寸可从工艺基准标注。两者尽可能重合

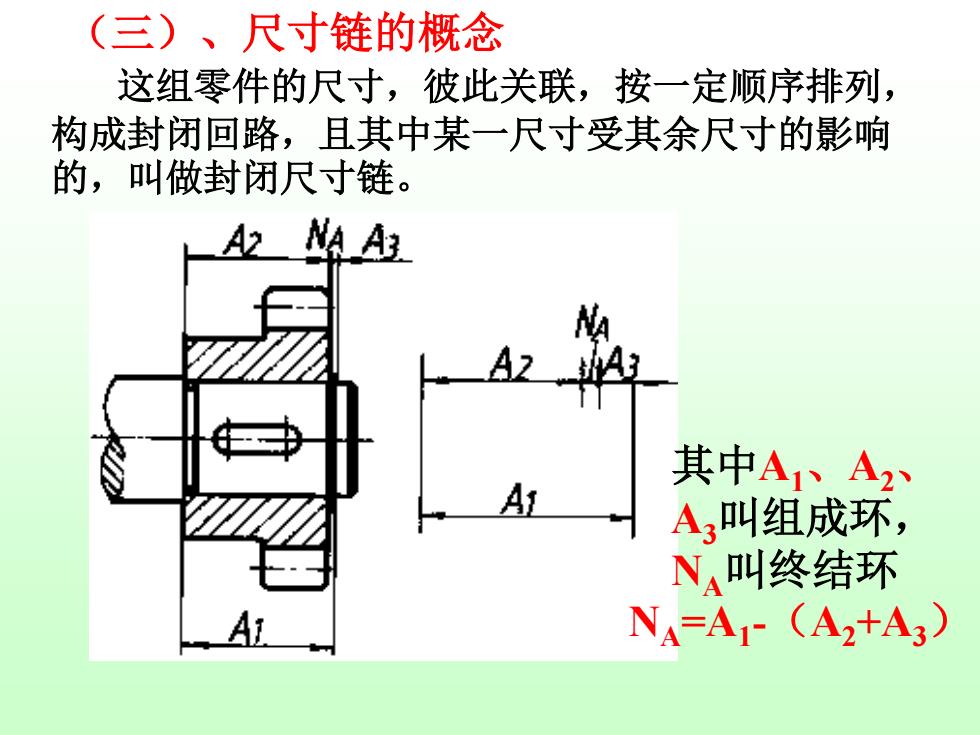

(三)、尺寸链的概念 这组零件的尺寸，彼此关联，按一定顺序排列， 构成封闭回路，且其中某一尺寸受其余尺寸的影响 的，叫做封闭尺寸链。 NA A3 A2 其中A1、A2 A叫组成环， N叫终结环 NA=A1P（A2+A3)
（三）、尺寸链的概念 NA=A1 -（A2+A3） 这组零件的尺寸，彼此关联，按一定顺序排列， 构成封闭回路，且其中某一尺寸受其余尺寸的影响 的，叫做封闭尺寸链。 其中A1、A2、 A3叫组成环， NA叫终结环

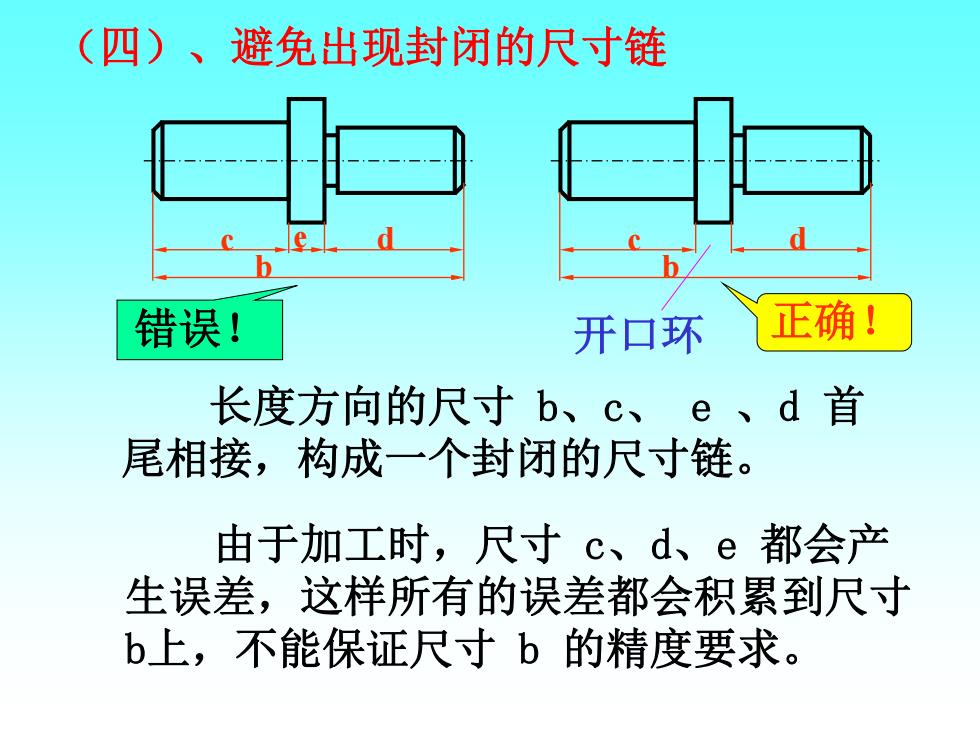

(四)、避免出现封闭的尺寸链 错误！ 开口环 正确！ 长度方向的尺寸b、c、e、d首 尾相接，构成一个封闭的尺寸链。 由于加工时，尺寸c、d、e都会产 生误差，这样所有的误差都会积累到尺寸 b上，不能保证尺寸b的精度要求
b c e d b c d （四）、避免出现封闭的尺寸链 长度方向的尺寸 b、c、 e 、d 首 尾相接，构成一个封闭的尺寸链。 由于加工时，尺寸 c、d、e 都会产 生误差，这样所有的误差都会积累到尺寸 b上，不能保证尺寸 b 的精度要求。 错误！ 开口环 正确！

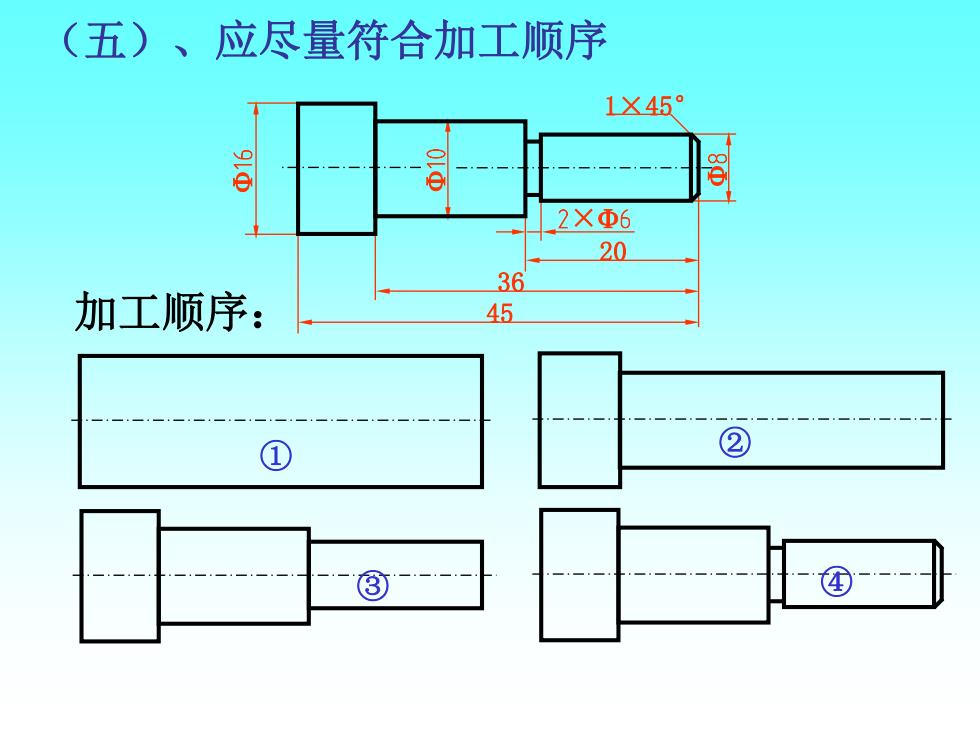

(五)、应尽量符合加工顺序 1X45 昌 2XΦ6 20 36 加工顺序： 45 ① ② ③ ④-一
2×6 20 36 45 8 1×45° 10 16 ① ② ③ ④ （五）、应尽量符合加工顺序 加工顺序：

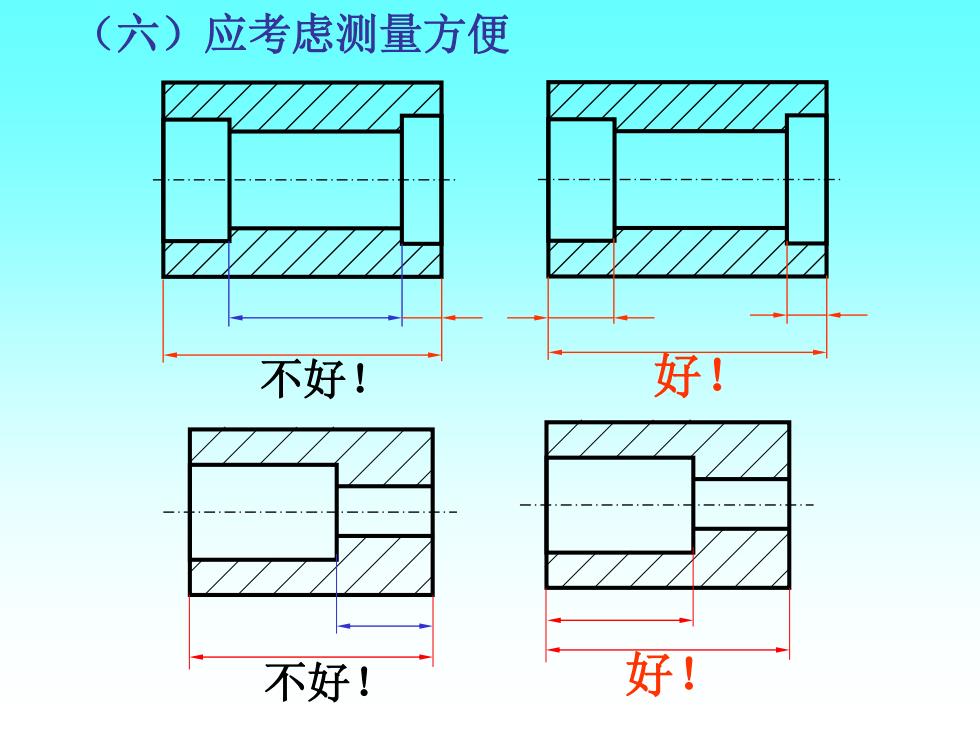

(六)应考虑测量方便 不好！ 好！ 不好！ 好！
（六）应考虑测量方便 不好！ 好！ 不好！ 好！
