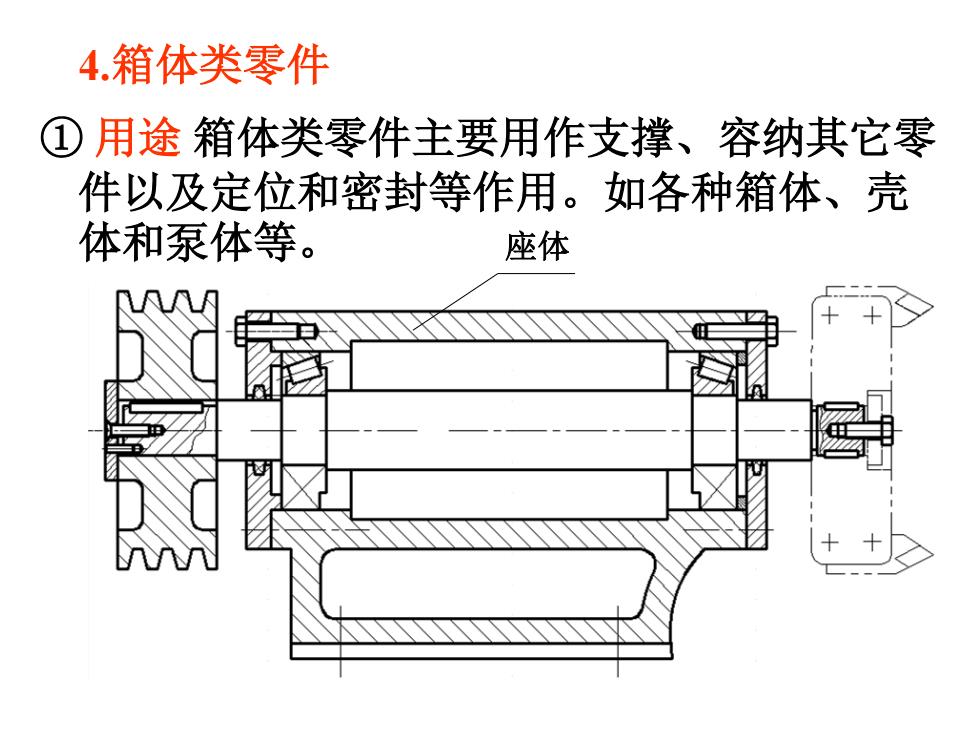

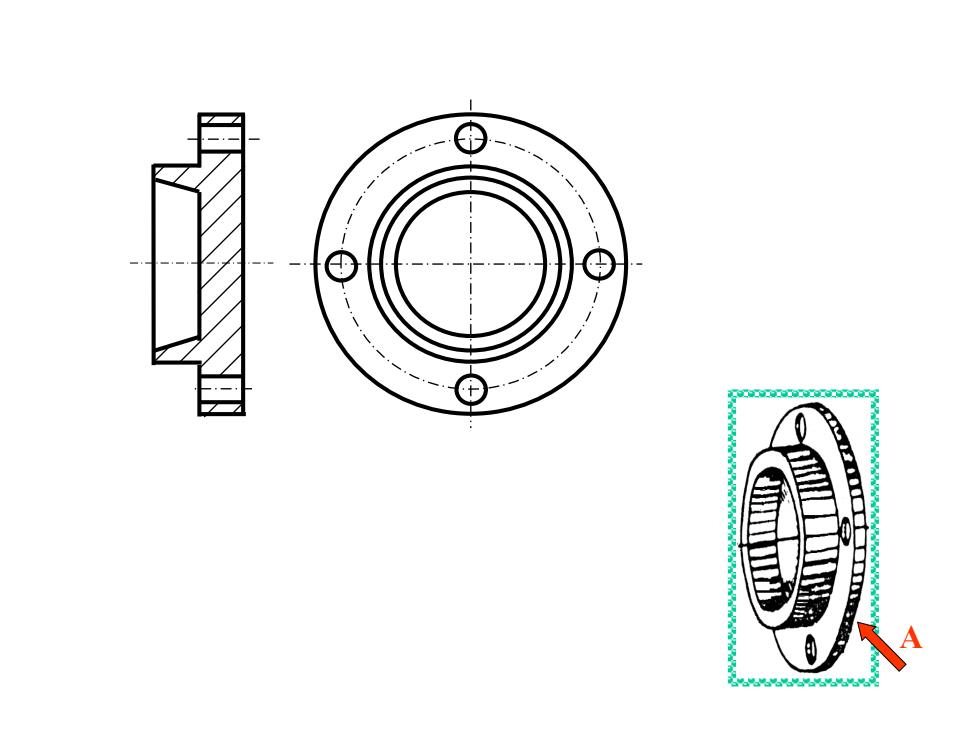

4.箱体类零件 ①用途箱体类零件主要用作支撑、容纳其它零 件以及定位和密封等作用。如各种箱体、壳 体和泵体等。 座体
4.箱体类零件 ① 用途 箱体类零件主要用作支撑、容纳其它零 件以及定位和密封等作用。如各种箱体、壳 体和泵体等。 座体

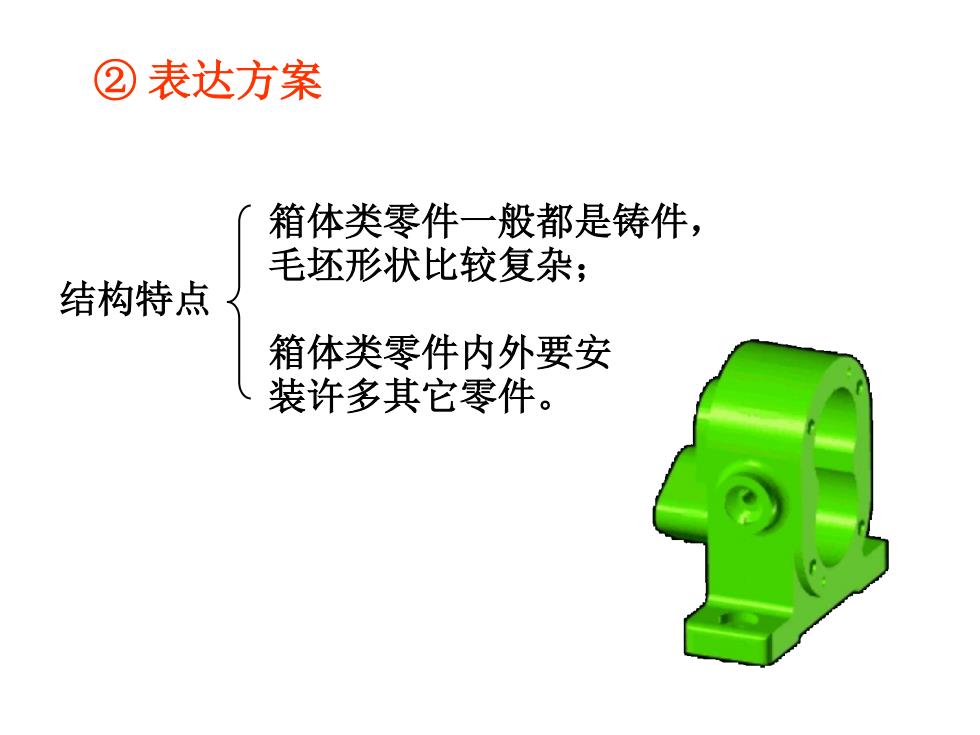

②表达方案 箱体类零件一般都是铸件， 毛坯形状比较复杂； 结构特点 箱体类零件内外要安 装许多其它零件
结构特点 箱体类零件一般都是铸件， 毛坯形状比较复杂； 箱体类零件内外要安 装许多其它零件。 ② 表达方案

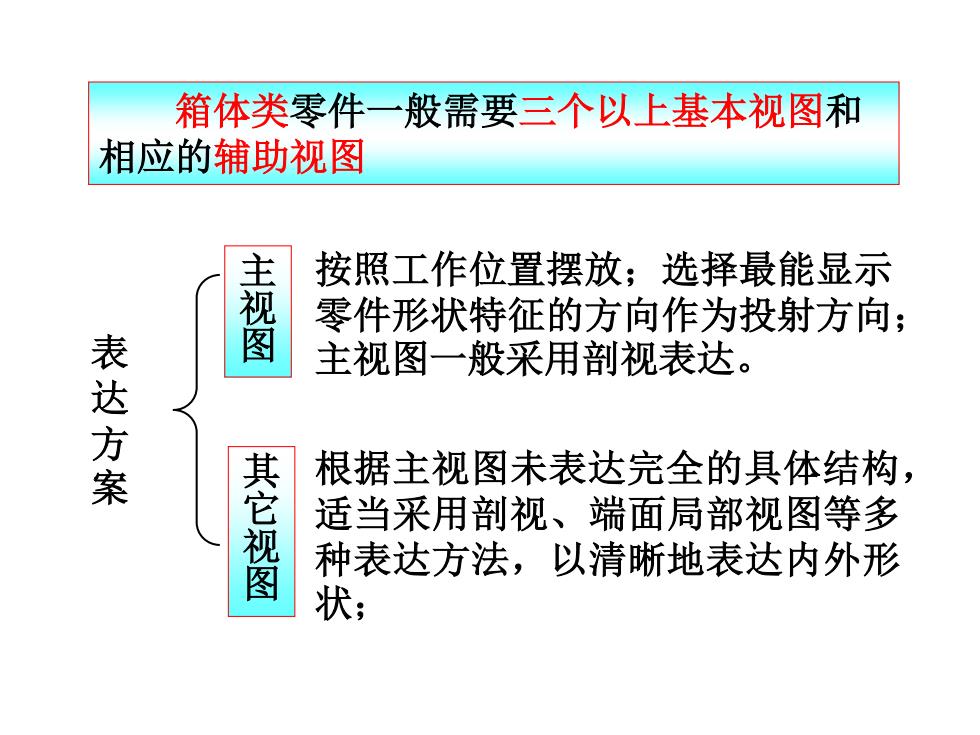

箱体类零件一般需要三个以上基本视图和 相应的辅助视图 主视图 按照工作位置摆放；选择最能显示 零件形状特征的方向作为投射方向； 表达方案 主视图一般采用剖视表达。 根据主视图未表达完全的具体结构， 其它视图 适当采用剖视、端面局部视图等多 种表达方法，以清晰地表达内外形 状；
表 达 方 案 按照工作位置摆放；选择最能显示 零件形状特征的方向作为投射方向； 主视图一般采用剖视表达。 根据主视图未表达完全的具体结构， 适当采用剖视、端面局部视图等多 种表达方法，以清晰地表达内外形 状； 主 视 图 其 它 视 图 箱体类零件一般需要三个以上基本视图和 相应的辅助视图
例：下图为座体零件图 其 267 6-M8-H7下22 40 44 孔T25 63 4x0☑ RS 584 95 5 08 50 190 55 技术要来 L,未柱崩齿棒老道贪芍 1桥应则荒是望.以者®内应力. 计 (日) HT200 (装去) 吃斜 整床 共我第张
例：下图为座体零件图
