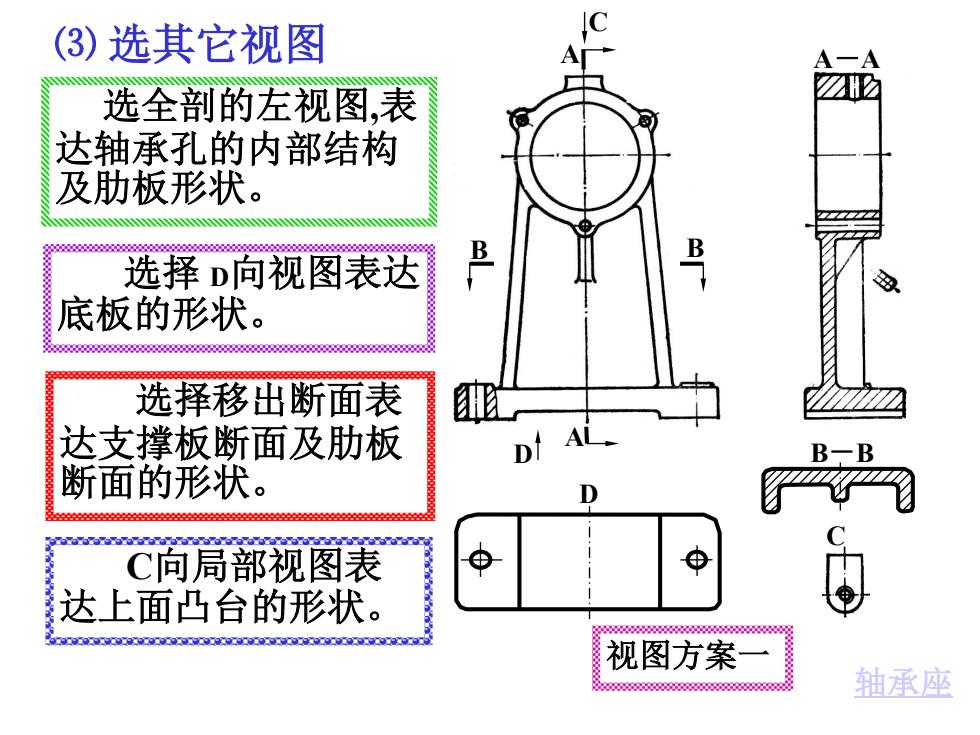

(3)选其它视图 A-A 选全剖的左视图，表 达轴承孔的内部结构 及肋板形状。 B 选择D向视图表达 底板的形状。 选择移出断面表 达支撑板断面及肋板 Di AL 断面的形状。 C向局部视图表 ⊕ 达上面凸台的形状。 视图方案一 级 轴承座
⑬ 选其它视图 C向局部视图表 达上面凸台的形状。 视图方案一 选择移出断面表 达支撑板断面及肋板 断面的形状。 轴承座 C C A A B B D D B－B A－A 还需选择什 么视图呢？ 选全剖的左视图,表 达轴承孔的内部结构 及肋板形状。 选择 D向视图表达 底板的形状

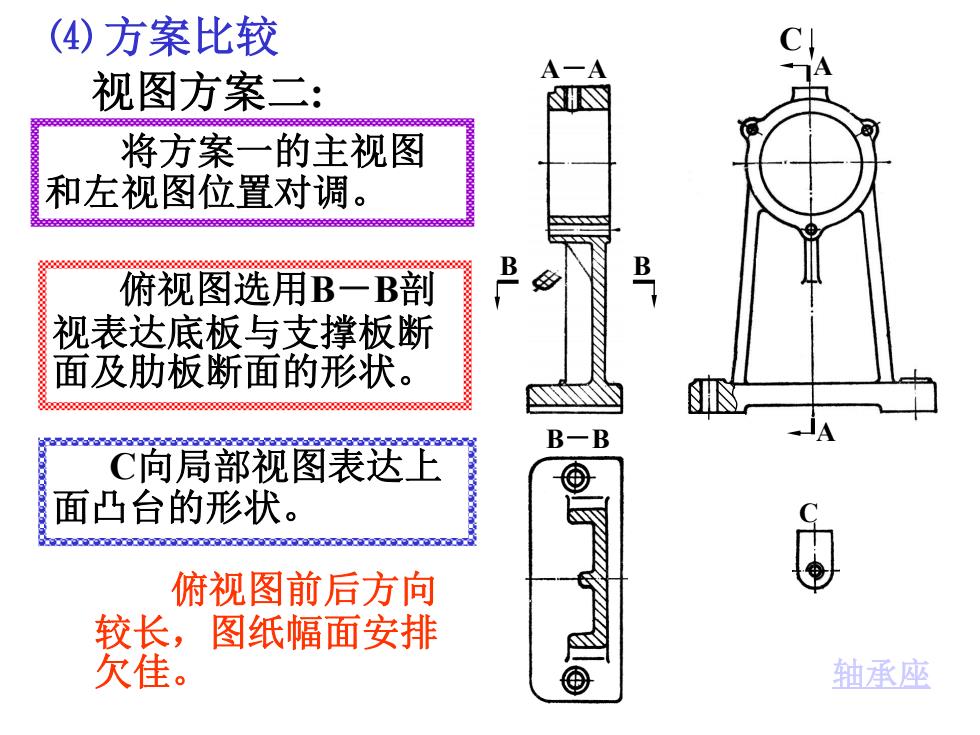

(④)方案比较 视图方案二： A一 将方案一的主视图 和左视图位置对调。 B 俯视图选用B一B剖 视表达底板与支撑板断 面及肋板断面的形状。 B一B C问高部视图表达上 面凸台的形状。 992989-079397939393388-079091939393988-979099390939883079091939093989 俯视图前后方向 较长，图纸幅面安排 欠佳。 ® 轴承座
B B ⑭ 方案比较 CC B － B 视图方案二 : 将方案一的主视图 和左视图位置对调。 俯视图前后方向 较长，图纸幅面安排 欠佳。 A － A AA 轴承座 俯视图选用 B － B 剖 视表达底板与支撑板断 面及肋板断面的形状。 C向局部视图表达上 面凸台的形状

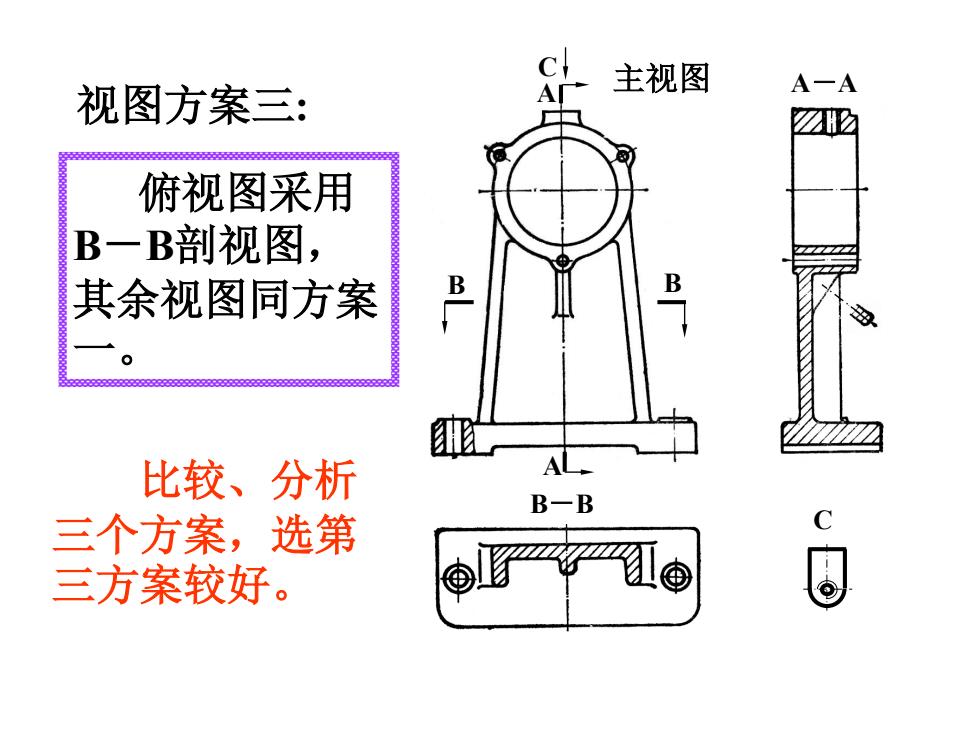

主视图 A-A 视图方案三： 俯视图采用 B一B剖视图， 其余视图同方案 B B 比较、分析 A B一B 三个方案，选第 三方案较好。 ®/
视图方案三: 俯视图采用 B－B剖视图， 其余视图同方案 一。 比较、分析 三个方案，选第 三方案较好。 C C 主视图 B－B B B A A－A A

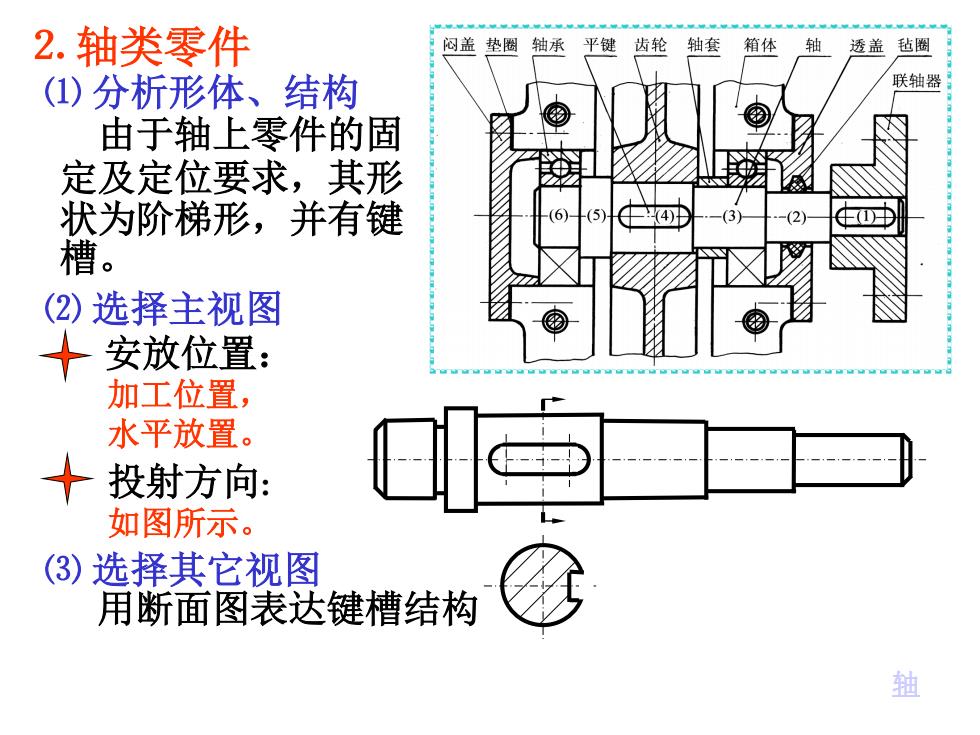

2.轴类零件 闷盖垫圈轴承平键齿轮轴套箱体轴透盖毡圈 (1)分析形体、结构 联轴器 由于轴上零件的固 定及定位要求，其形 状为阶梯形，并有键 (5)H 槽。 (2)选择主视图 十安放位置： 加工位置， 水平放置。 十 投射方向： 如图所示。 (③)选择其它视图 用断面图表达键槽结构 轴
⒉ 轴类零件 ⑪ 分析形体、结构 由于轴上零件的固 定及定位要求，其形 状为阶梯形，并有键 槽。 ⑫ 选择主视图 ⑬ 选择其它视图 用断面图表达键槽结构 投射方向 : 如图所示。 安放位置： 加工位置， 水平放置。 轴

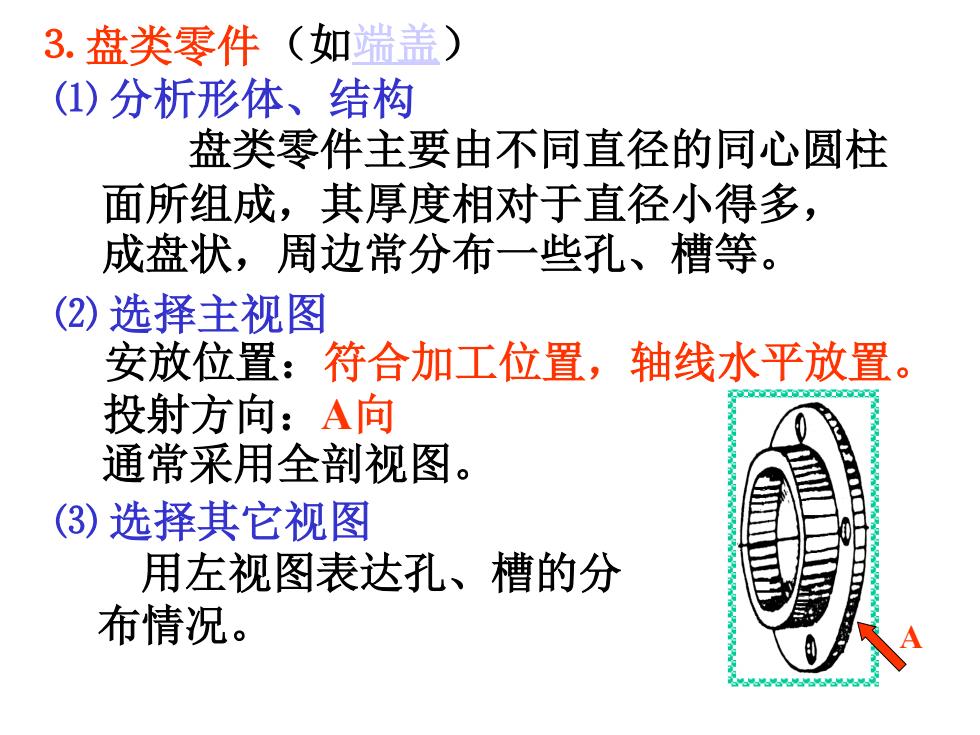

3.盘类零件（如端盖） (1)分析形体、结构 盘类零件主要由不同直径的同心圆柱 面所组成，其厚度相对于直径小得多， 成盘状，周边常分布一些孔、槽等。 (2)选择主视图 安放位置：符合加工位置，轴线水平放置。 投射方向：A向 通常采用全剖视图。 (3)选择其它视图 用左视图表达孔、槽的分 布情况
⒊ 盘类零件 ⑪ 分析形体、结构 ⑫ 选择主视图 ⑬ 选择其它视图 盘类零件主要由不同直径的同心圆柱 面所组成，其厚度相对于直径小得多， 成盘状，周边常分布一些孔、槽等。 通常采用全剖视图。 用左视图表达孔、槽的分 布情况。 安放位置：符合加工位置，轴线水平放置。 投射方向：A向 （如端盖） A
