一、视图选择的要求： 1.完全 零件各部分的结构、形状及其相 对位置表达完全且唯一确定。 2.正确 视图之间的投影关系及表达方法 要正确。 3.清楚 所画图形要清晰易懂。 二、视图选择的方法及步骤 几何形体、结构 要分清主要、 次要形体 1.分析零件 功用 形状与功用有关 加工方法形状与加工方法有关
⒈ 完全 ⒉ 正确 ⒊ 清楚 零件各部分的结构、形状及其相 对位置表达完全且唯一确定。 视图之间的投影关系及表达方法 要正确。 所画图形要清晰易懂。 一、视图选择的要求: ⒈ 分析零件 几何形体、结构 功用 加工方法 二、视图选择的方法及步骤 要分清主要、 次要形体 形状与功用有关 形状与加工方法有关
加工位置 零件的安放位置 (轴、盘类) 工作位置 2.选主视图 (支架、壳体类) 投射方向 能清楚地表达主要形体 3.选其它视图 的形状特征 工件旋转 首先考虑表达主要 形体的其它视图，再补 全次要形体的视图。 4.方案比较 车刀移动 车床 在多种方案中比较，择优。 加工轴
加工轴 ⒉ 选主视图 零件的安放位置 投射方向 加工位置 （轴、盘类） 工作位置 （支架、壳体类） ⒊ 选其它视图 能清楚地表达主要形体 的形状特征 首先考虑表达主要 形体的其它视图，再补 全次要形体的视图。 ⒋ 方案比较 在多种方案中比较，择优。 工件旋转 车刀移动 车床
轴承盖的主视图选择 (a) 合理！ (b) 不合理！
轴承盖的主视图选择 (a) 合理！ (b) 不合理！
三、典型零件的视图表达 1.支架类零件 轴承孔 端盖轴承 齿轮轴 装油杯孔 肋板 螺钉孔 支撑板 轴 底版 座 轴承座 (1)分析零件 功用：支撑轴及轴上零件。 轴承座功用图 形体：轴承孔、底版、支撑板、肋板等。 结构：分析四部分主要形体的相对位置关系。 支撑板外侧及肋板左右两面与轴承孔外表面 相交等。 叉架
三、典型零件的视图表达 ⒈ 支架类零件 轴 承 座 ⑪ 分析零件 功用：支撑轴及轴上零件。 结构：分析四部分主要形体的相对位置关系。 形体：轴承孔、底版、支撑板、肋板等。 支撑板外侧及肋板左右两面与轴承孔外表面 相交等。 轴承孔 肋 板 支撑板 底 版 装油杯孔 螺钉孔 轴承座功用图 端盖 轴承 齿轮 轴 轴 承 座 轴 承 座 叉架

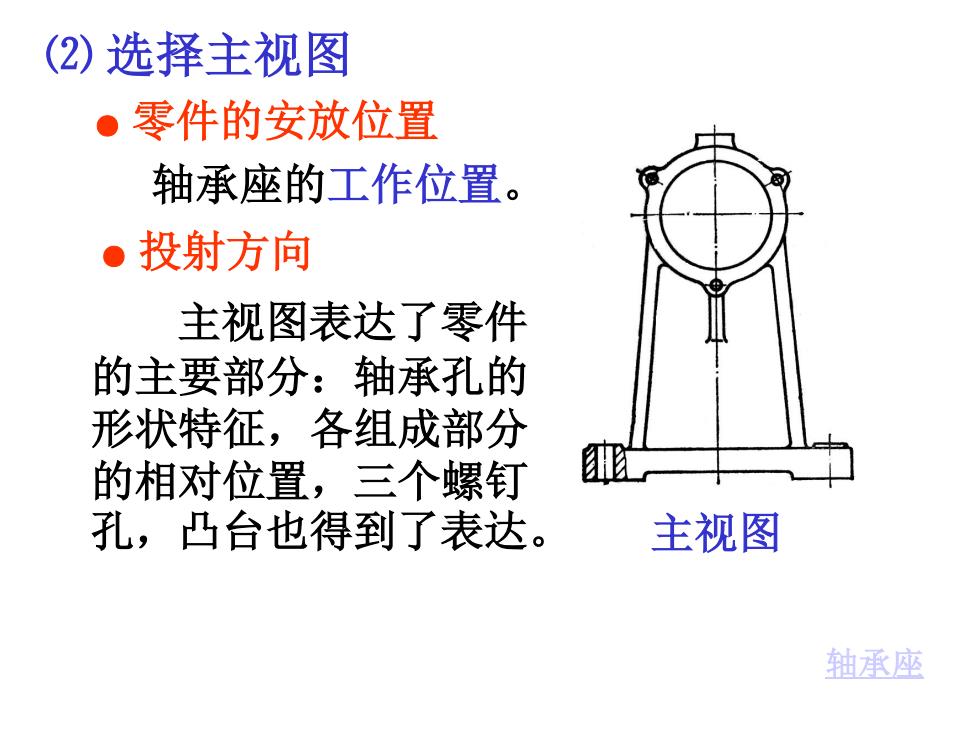

(2)选择主视图 零件的安放位置 轴承座的工作位置。 。投射方向 主视图表达了零件 的主要部分：轴承孔的 形状特征，各组成部分 的相对位置，三个螺钉 孔，凸台也得到了表达。 主视图 轴承座
⑫ 选择主视图 ● 零件的安放位置 轴承座的工作位置。 ● 投射方向 主视图 主视图表达了零件 的主要部分：轴承孔的 形状特征，各组成部分 的相对位置，三个螺钉 孔，凸台也得到了表达。 轴承座
