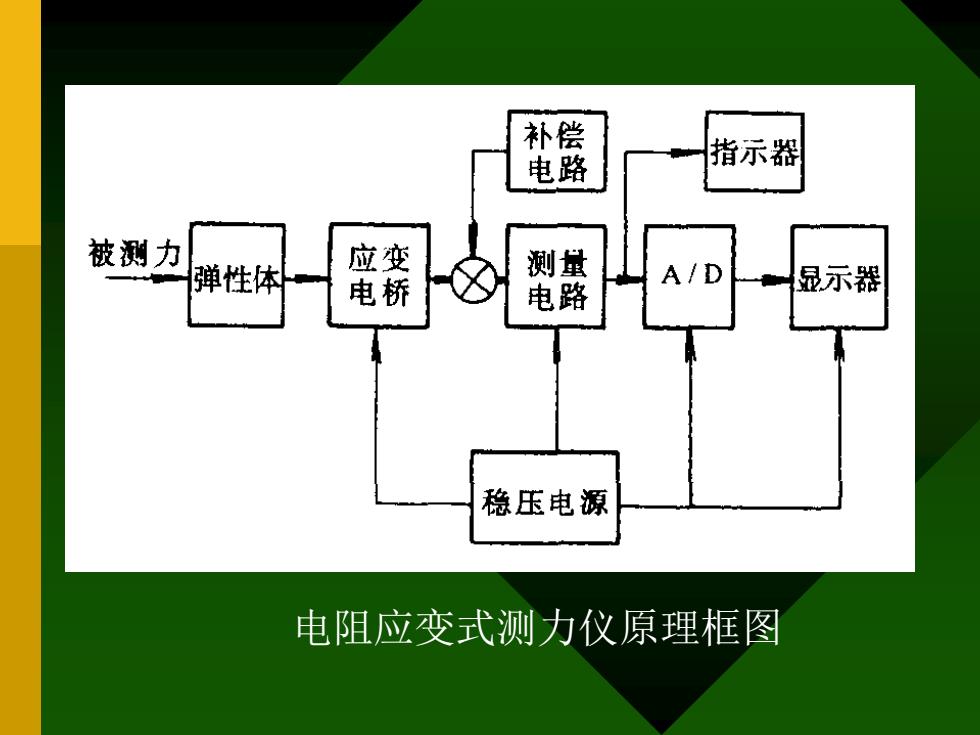

补偿 电路 指示器 被测力 弹性体 应变 测量 电桥 A/D 电路 显示器 稳压电源 电阻应变式测力仪原理框图
电阻应变式测力仪原理框图

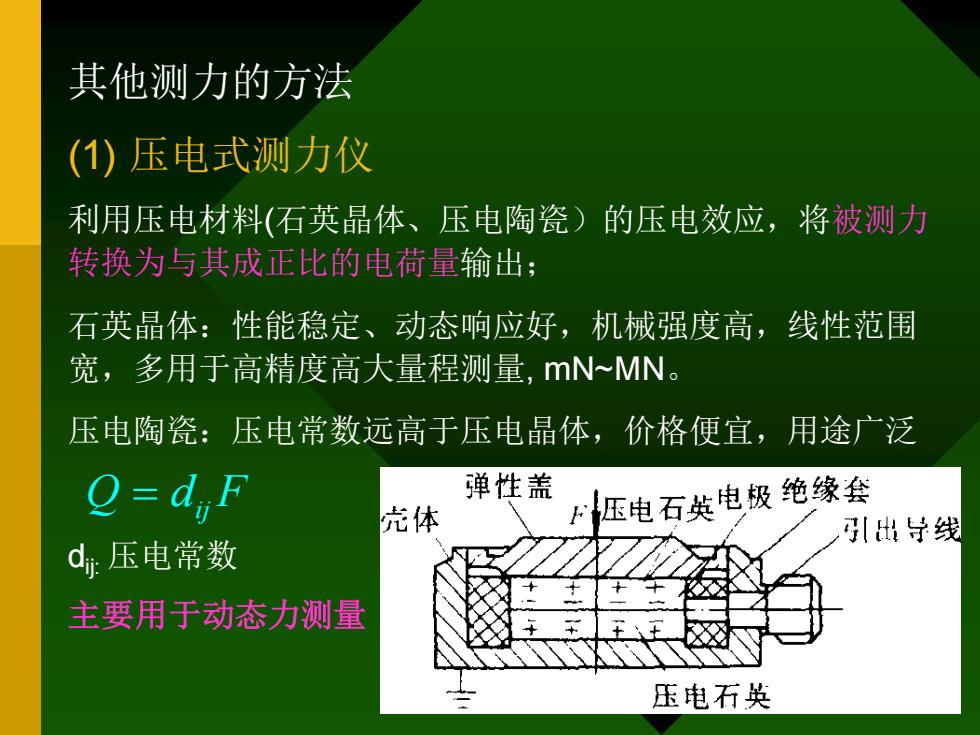

其他测力的方法 (1)压电式测力仪 利用压电材料（石英晶体、压电陶瓷）的压电效应，将被测力 转换为与其成正比的电荷量输出； 石英晶体：性能稳定、动态响应好，机械强度高，线性范围 宽，多用于高精度高大量程测量，mN~MN。 压电陶瓷：压电常数远高于压电晶体，价格便宜，用途广泛 O=dF 弹性盖 壳体 下压电石英电极绝缘套 引出导线 dt压电常数 主要用于动态力测量 压电石英
其他测力的方法 (1) 压电式测力仪 利用压电材料(石英晶体、压电陶瓷）的压电效应，将被测力 转换为与其成正比的电荷量输出； 石英晶体：性能稳定、动态响应好，机械强度高，线性范围 宽，多用于高精度高大量程测量, mN~MN。 压电陶瓷：压电常数远高于压电晶体，价格便宜，用途广泛 Q d F = ij dij: 压电常数 主要用于动态力测量

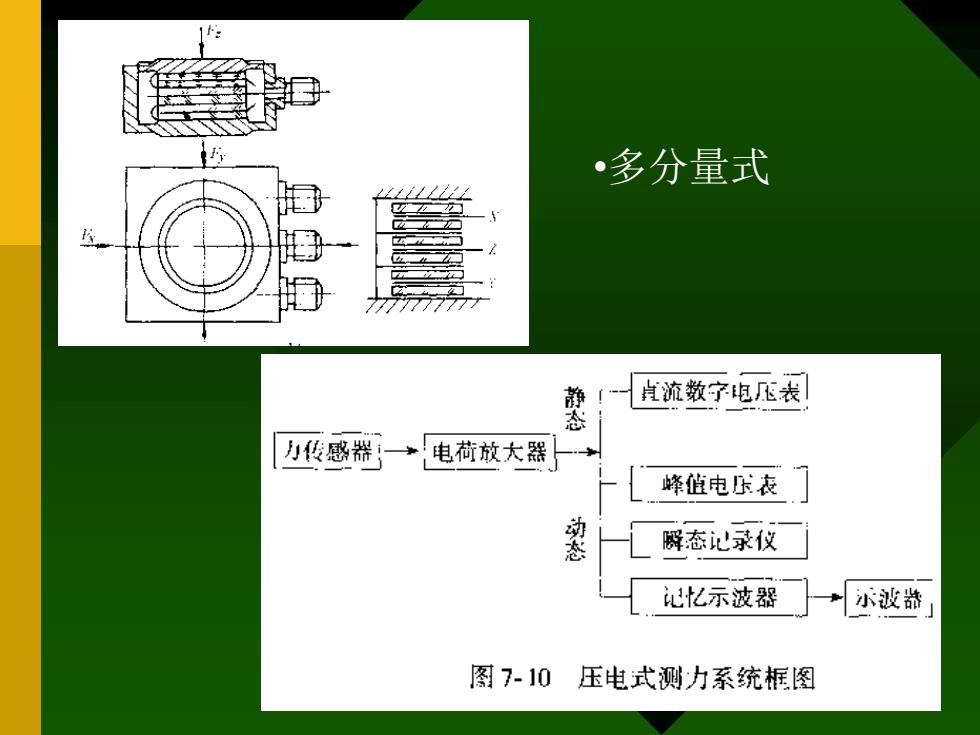

多分量式 墓 宜流数宁电压表】 力传感器→电荷放大器 蜂值电表 熟 解态心录仪 记忆示波器 示波洗 图7-10 压电式测力系统框图
•多分量式

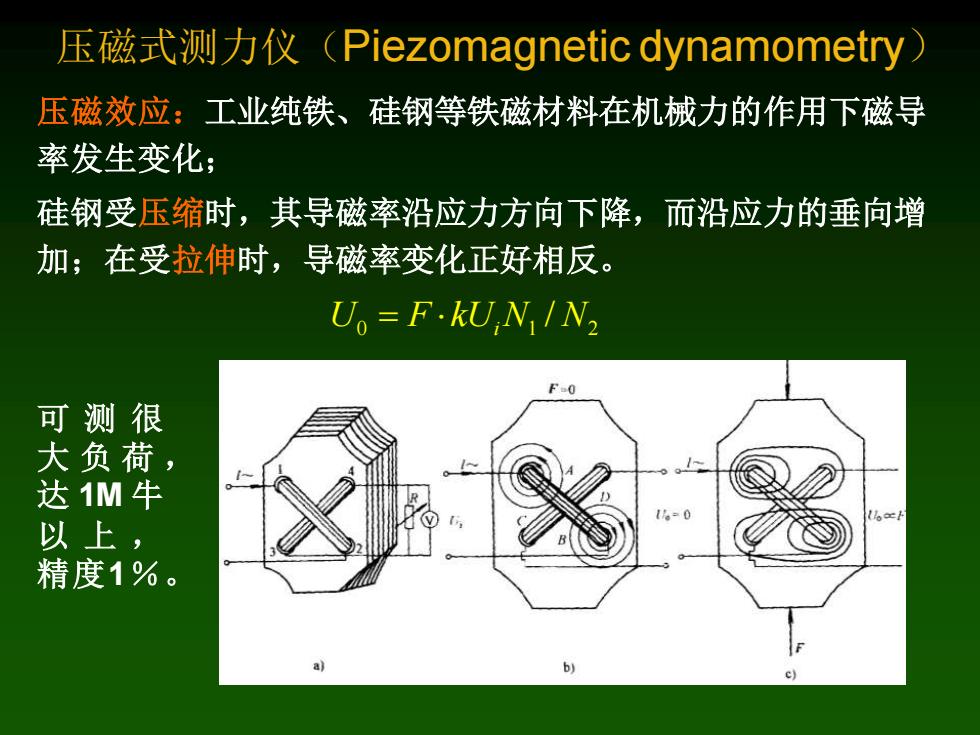

压磁式测力仪(Piezomagnetic dynamometry) 压磁效应：工业纯铁、硅钢等铁磁材料在机械力的作用下磁导 率发生变化： 硅钢受压缩时，其导磁率沿应力方向下降，而沿应力的垂向增 加；在受拉伸时，导磁率变化正好相反。 U。=F.kU,NIN2 F-0 可测很 大负荷， 达1M牛 以上 精度1%。 b妙 c
压磁效应：工业纯铁、硅钢等铁磁材料在机械力的作用下磁导 率发生变化； 硅钢受压缩时，其导磁率沿应力方向下降，而沿应力的垂向增 加；在受拉伸时，导磁率变化正好相反。 压磁式测力仪（Piezomagnetic dynamometry） 0 1 2 / U F kU N N = i 可测很 大 负 荷 ， 达 1M 牛 以 上 ， 精度1％

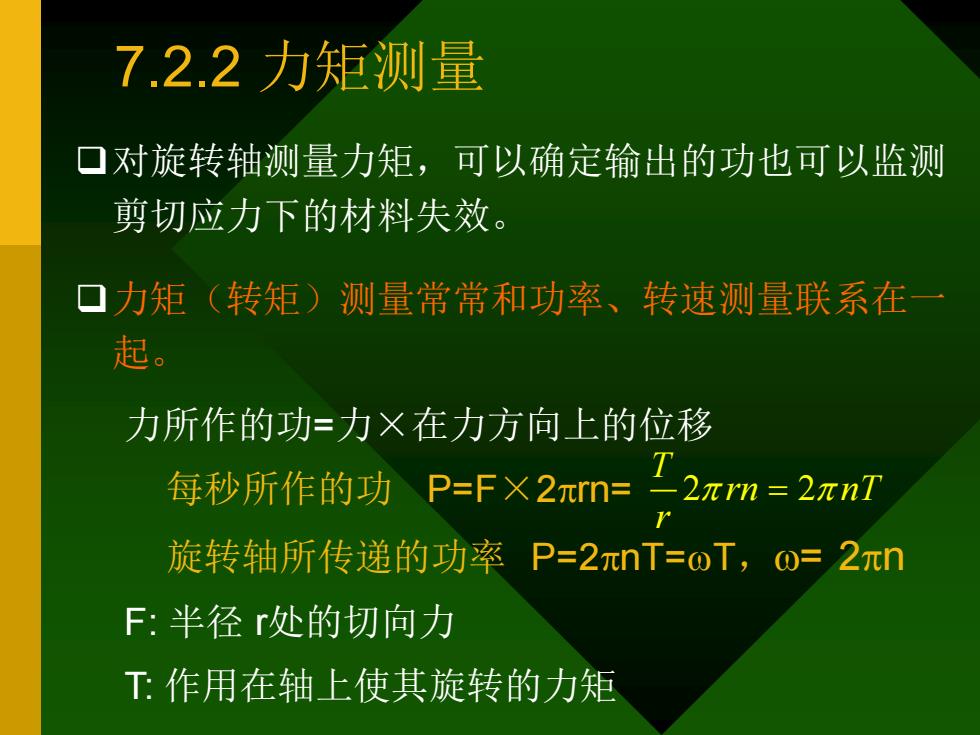

7.2.2力矩测量 口对旋转轴测量力矩，可以确定输出的功也可以监测 剪切应力下的材料失效。 口力矩（转矩）测量常常和功率、转速测量联系在一 起。 力所作的功=力×在力方向上的位移 每秒所作的功P=F×2m=T2xm=2xn7 旋转轴所传递的功率P=2πnT=oT,o=2πn F:半径r处的切向力 下：作用在轴上使其旋转的力矩
7.2.2 力矩测量 ❑对旋转轴测量力矩，可以确定输出的功也可以监测 剪切应力下的材料失效。 ❑力矩（转矩）测量常常和功率、转速测量联系在一 起。 力所作的功=力×在力方向上的位移 每秒所作的功 P=F×2rn= 旋转轴所传递的功率 P=2nT=T，= 2n F: 半径 r处的切向力 T: 作用在轴上使其旋转的力矩 2 2 T rn nT r =
