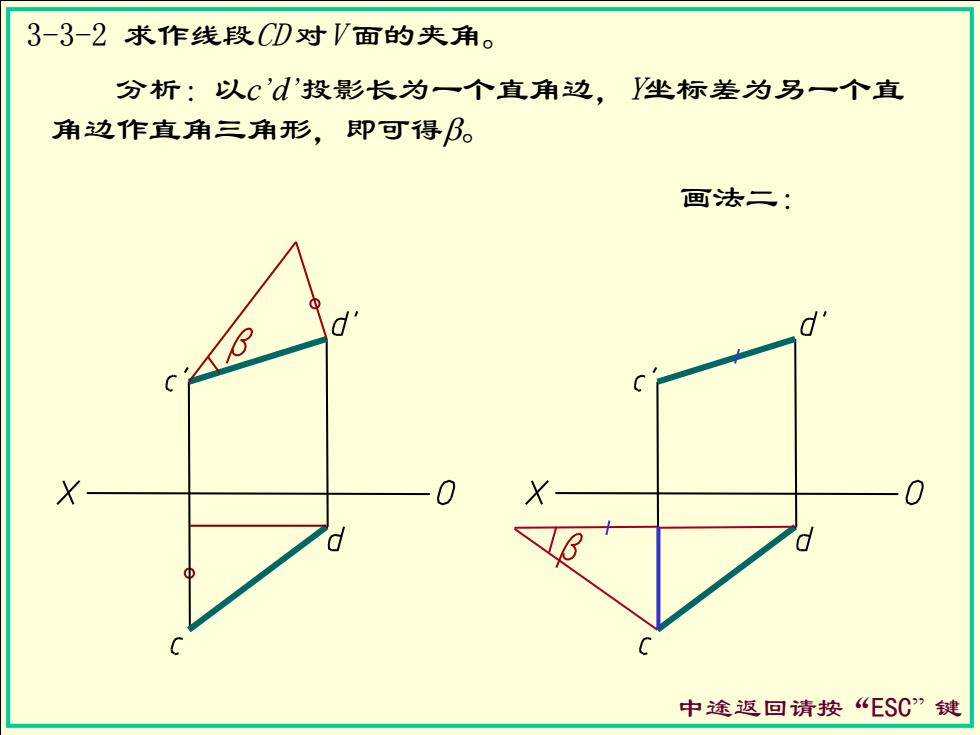

3-3-2求作线段CD对V面的夹角。 分析：以c'd'投影长为一个直角边，坐标差为另一个直 角边作直角三角形，即可得B。 画法二： O. X 0 d d 中途返回请按“ESC”键
3-3-2 求作线段CD 对V 面的夹角。 中途返回请按“ESC” 键 分析：以c’d’投影长为一个直角边，Y坐标差为另一个直 角边作直角三角形，即可得b。 画法二：
3-4-1、2求作各线段实长（若有投影反映实长，指明即可） 分析：以下两图均为投影面平行线，一投影反映实长。 实长 6 实长 X 0 0 a b (1) (2) 中途返回请按“ESC”键
3-4-1、2 求作各线段实长（若有投影反映实长，指明即可）。 中途返回请按“ESC” 键 实长 实长 分析：以下两图均为投影面平行线，一投影反映实长
34-3求作各线段实长（若有投影反映实长，指明即可）。 解1：以c'd'投影长为 解2：以cd投影长为 一个直角边，坐标差为 一个直角边，坐标差为 另一个直角边作直角三角 另一个直角边作直角三角 形，斜边即为实长。 形，斜边即为实长。 实长 d 实长 中途返回请按“ESC”键
3-4-3 求作各线段实长（若有投影反映实长，指明即可）。 中途返回请按“ESC” 键 实长 实长 解2：以cd投影长为 一个直角边，Z坐标差为 另一个直角边作直角三角 形，斜边即为实长。 解1：以c’d’投影长为 一个直角边，Y坐标差为 另一个直角边作直角三角 形，斜边即为实长

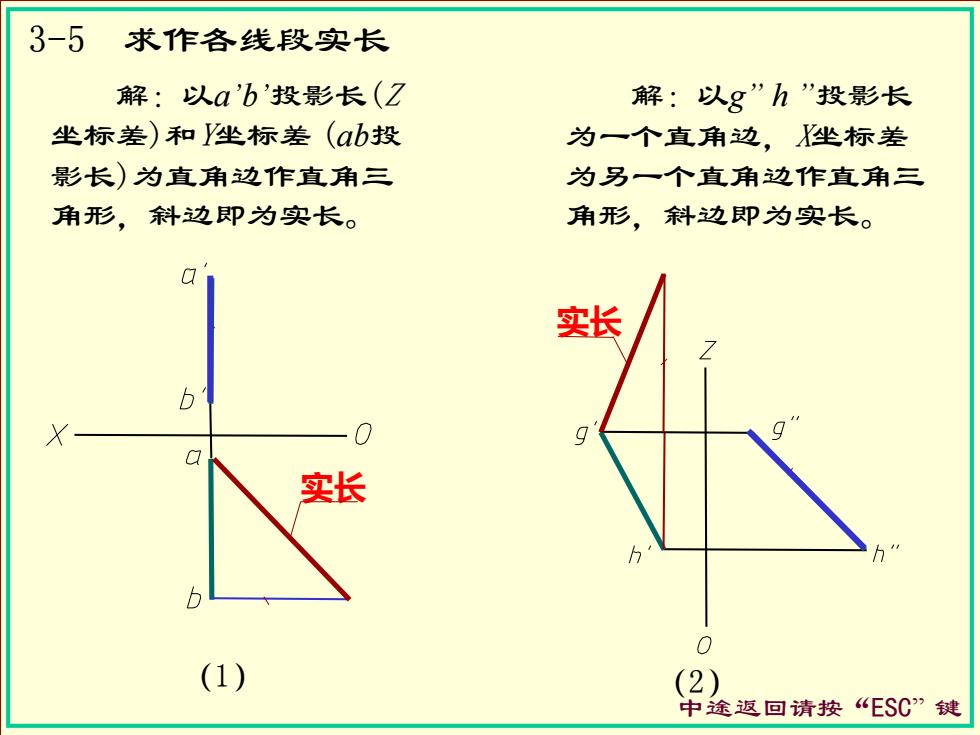

3-5 求作各线段实长 解：以a'b'投影长（Z 解：以g”h”投影长 坐标差)和坐标差(ab投 为一个直角边，坐标差 影长)为直角边作直角三 为另一个直角边作直角三 角形，斜边即为实长。 角形，斜边即为实长。 实长 b X 实长 7 0 (1) (2 中途返回请按“ESC”键
3-5 求作各线段实长 中途返回请按“ESC” 键 （1） （2） 实长 实长 解：以g” h ”投影长 为一个直角边，X坐标差 为另一个直角边作直角三 角形，斜边即为实长。 解：以a’b’投影长(Z 坐标差)和Y坐标差 (ab投 影长)为直角边作直角三 角形，斜边即为实长

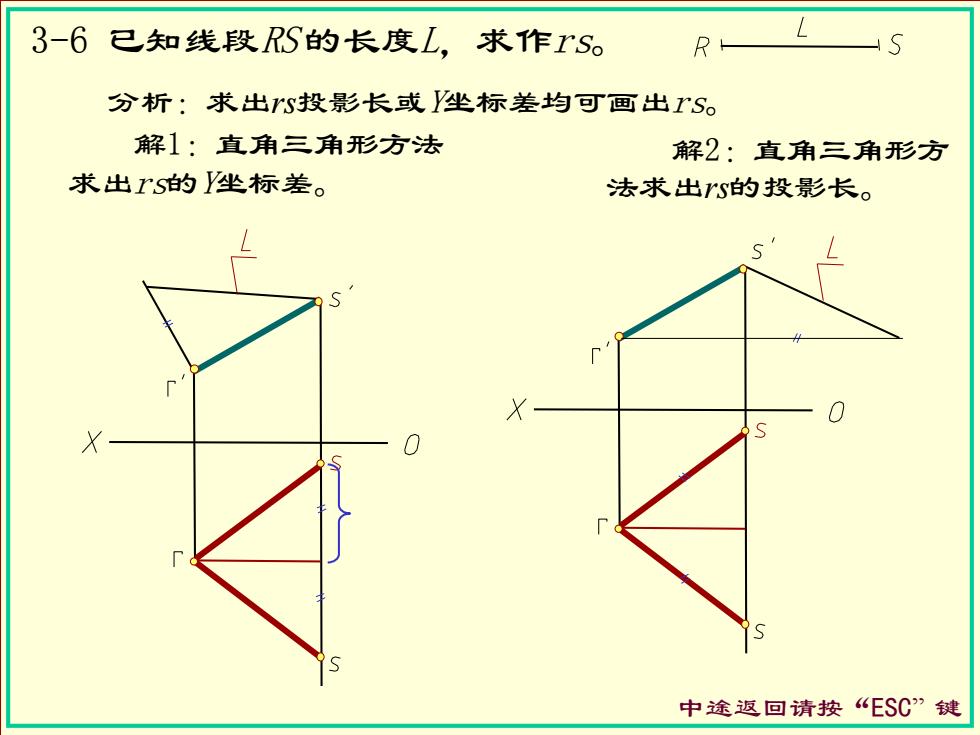

3-6已知线段S的长度L,求作rS。 / RH S 分析：求出rS投影长或坐标差均可画出rS。 解1：直角三角形方法 解2：直角三角形方 求出rs的坐标差。 法求出rs的投影长。 X 中途返回请按“ESC”键
3-6 已知线段RS 的长度L，求作rs。 中途返回请按“ESC” 键 解1：直角三角形方法 求出rs的Y坐标差。 分析：求出rs投影长或Y坐标差均可画出rs。 解2：直角三角形方 法求出rs的投影长
