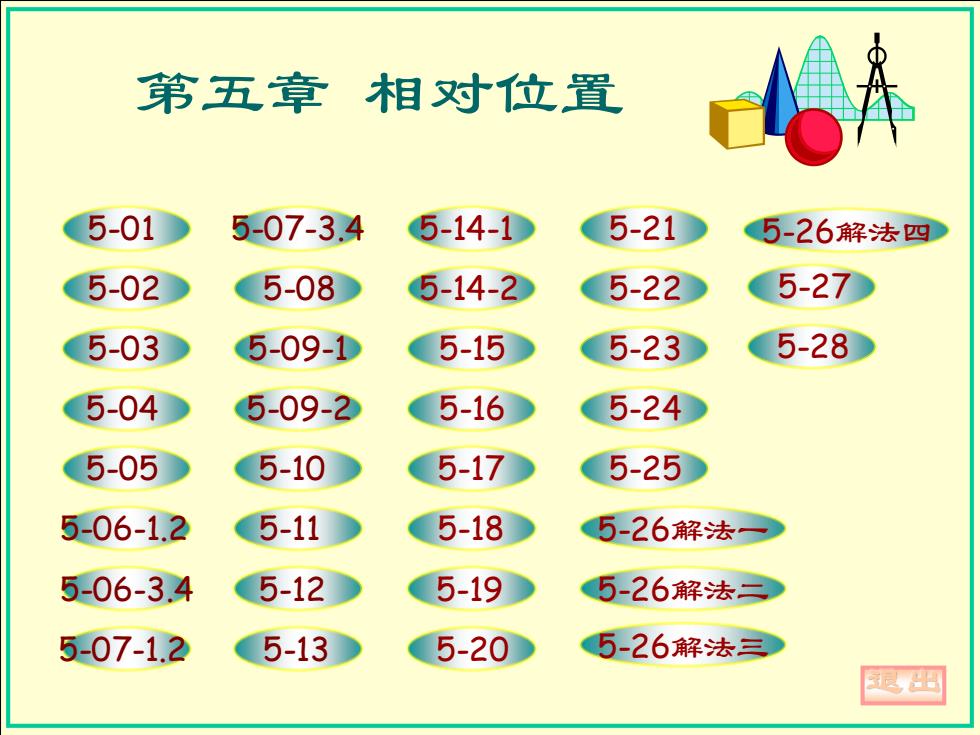

第五章相对位置 5-01 5-07-3.4 5-14-1 5-21 5-26解法四 @5-02 5-08 5-14-2 5-22 5-27 5-03 5-09-1D 5-15 5-23 5-28 5-04 5-09-2 5-16 5-24 45-05 5-10 5-17 5-25 5-06-1.2 5-11 5-18D 5-26解法一 5-06-3.4 5-12 5-19 5-26解法三 5-07-1.2 5-13 5-20 5-26解法三 退周
第五章 相对位置 5-11 5-12 5-13 5-10 5-08 5-09-1 5-09-2 5-07-3.4 5-18 5-19 5-20 5-17 5-14-2 5-15 5-16 5-14-1 5-27 5-06-1.2 5-06-3.4 5-07-1.2 5-05 5-02 5-03 5-04 5-01 5-25 5-22 5-23 5-24 5-21 5-28 5-26解法二 5-26解法三 5-26解法一 5-26解法四 退出
5-1过点A作直线平行于已知平面 解：1.过点A任作一直线平行已知平面上的任一直线，即为 所求。 2.过A作线必平行于平面PV,水平投影任作。 0 Pv (1) 多解 (2) 多解 中途返回请按“ESC”键
（1） 多解 （2） 多解 5-1 过点A 作直线平行于已知平面 中途返回请按“ESC” 键 解： 1.过点A任作一直线平行已知平面上的任一直线，即为 所求。 2.过A作线必平行于平面Pv，水平投影任作
5-2过线段BC作平面平行于线段DE再过点A作铅垂面 平行于线段DE 解：1.过BC任一点B作BI/DE; 2.过A作铅垂面平行DE,正面投影有无数解。 b 0 d b 中途返回请按“ESC”键
5-2 过线段BC 作平面平行于线段DE，再过点A 作铅垂面 平行于线段DE。 中途返回请按“ESC” 键 解： 1.过BC任一点B作BI//DE; 2.过A作铅垂面平行DE，正面投影有无数解
5-3过点A作平面平行于已知平面 要求：题(1)用三角形表示； 题(2)用相交两直线表示。 解：1.过点A作相交二直线AN/BC、AM/DE; 2.同理。 e m e X d m n e e (1) (2) 中途返回请按“ESC”键
5-3 过点A 作平面平行于已知平面 要求：题（1）用三角形表示； 题（2）用相交两直线表示。 （1） （2） 中途返回请按“ESC” 键 解： 1.过点A作相交二直线AN//BC、AM//DE; 2.同理

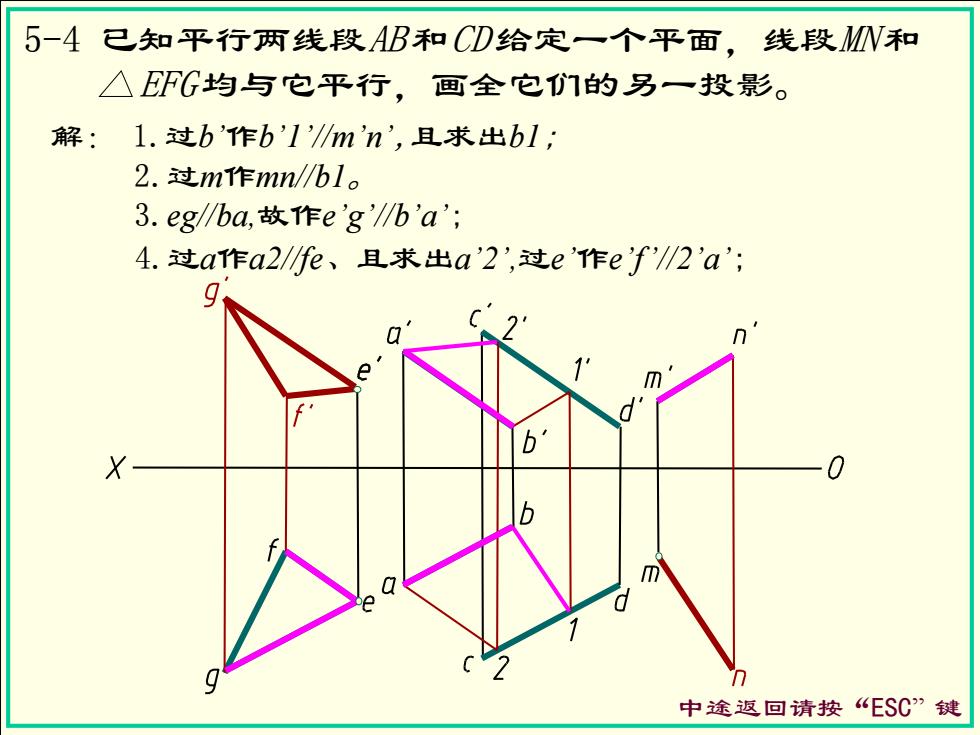

5-4已知平行两线段AB和CD给定一个平面，线段W和 △FG均与它平行，画全它们的另一投影。 解：1.过b'作b'1m'n',且求出b; 2.过m作mn/bl。 3.egba,故作e'g/b'a'; 4.过a作a2fe、且求出a'2',过e'作ef'/2'a'; X 0 中途返回请按“ESC”键
5-4 已知平行两线段AB 和CD 给定一个平面，线段MN 和 EFG 均与它平行，画全它们的另一投影。 中途返回请按“ESC” 键 解： 1.过b’作b’1’//m’n’,且求出b1; 3.eg//ba,故作e’g’//b’a’; 2.过m作mn//b1。 4.过a作a2//fe、且求出a’2’,过e’作e’f’//2’a’;
