3-1-5画出下列直线段的第三投影，并判别其与投影面 的相对位置。 补全水平投影。 m X 分析：由于有两个投影平行于两个坐标轴，该线必平行 于一个坐标面，故为投影面平行线。 水平投影反映实长， 故为水平线。 (5) 水平 线 中途返回请按“ESC”键
3-1-5 画出下列直线段的第三投影，并判别其与投影面 的相对位置。 中途返回请按“ESC” 键 （5） 水平 线 分析：由于有两个投影平行于两个坐标轴，该线必平行 于一个坐标面，故为投影面平行线。 水平投影反映实长，故为水平线。 补全水平投影

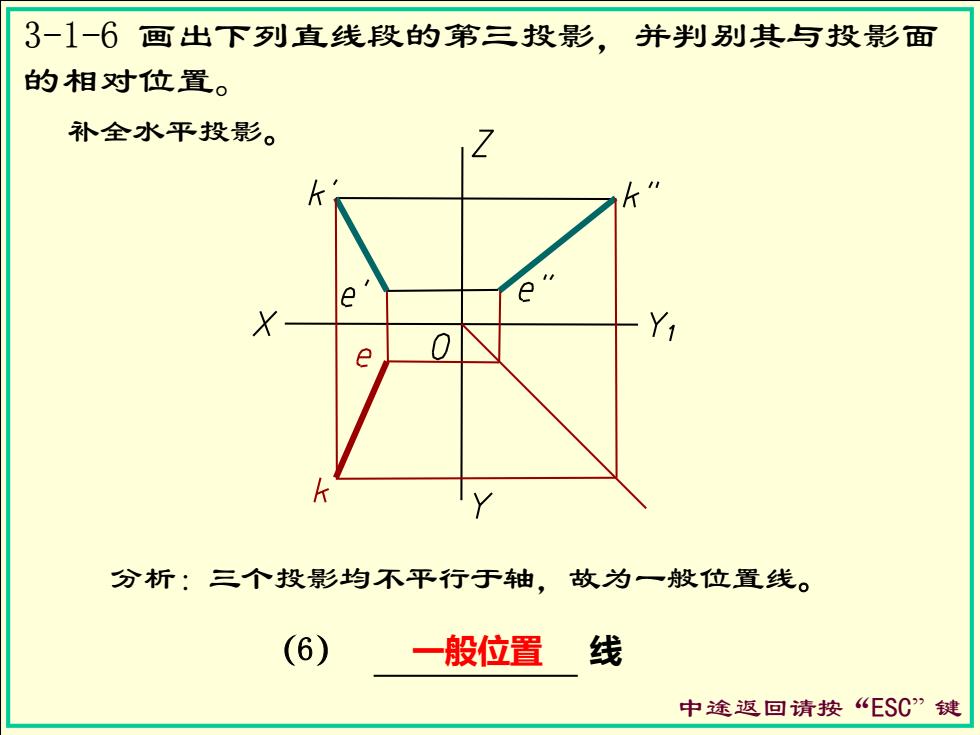

3-1-6画出下列直线段的第三投影，并判别其与投影面 的相对位置。 补全水平投影。 e X Y1 e 0 分析： 三个投影均不平行于轴，故为一般位置线。 (6) 一般位置 线 中途返回请按“ESC”键
3-1-6 画出下列直线段的第三投影，并判别其与投影面 的相对位置。 中途返回请按“ESC” 键 （6） 一般位置 线 分析：三个投影均不平行于轴，故为一般位置线。 补全水平投影
3-2-1以点A为端点作水平线AC。它的实长为25mm,y=30°； （只画出一解，并分析本题可有几解。) 分析水平线投影特点如下： 水平投影反映实长以及 '角。正面投影平行于坐标 轴 1.根据Y=30°，实长等于 25,画水平投影ac X 2.画正面投影a'cOX轴 (1)有4解 中途返回请按“ESC”键
3-2-1 以点A 为端点作水平线AC 。它的实长为25 mm， ＝30° ； ( 只画出一解，并分析本题可有几解。） 中途返回请按“ESC” 键 （1）有 解 2.画正面投影a’c’//OX轴 分析水平线投影特点如下： 水平投影反映实长以及 角。正面投影平行于坐标 轴 1.根据 =30°，实长等于 25,画水平投影ac
3-2-2以点B为端点作侧平线BD。它的实长为25m皿m,《=60°。 （只画出一解，并分析本题可有几解。) 分析侧平线投影特点如下： 侧面投影反映实长以及 d d X角。正面投影和水平投影 25 平行于坐标轴OZ和OY 1.画b” 60° 2.根据CX=60°，实长等于 0 25画侧面投影b”d” b 3.画正面投影b'd'/OZ轴 4.画水平投影bd/OY轴 (2)有4解 中途返回请按“ESC”键
3-2-2 以点B 为端点作侧平线BD。它的实长为25 mm， ＝ 60° 。 ( 只画出一解，并分析本题可有几解。） 中途返回请按“ESC” 键 （2）有 解 分析侧平线投影特点如下： 侧面投影反映实长以及 角。正面投影和水平投影 平行于坐标轴OZ 和OY 1.画b” 2.根据 =60°，实长等于 25画侧面投影b”d” 3.画正面投影b’d’//OZ轴 4.画水平投影bd//OY轴

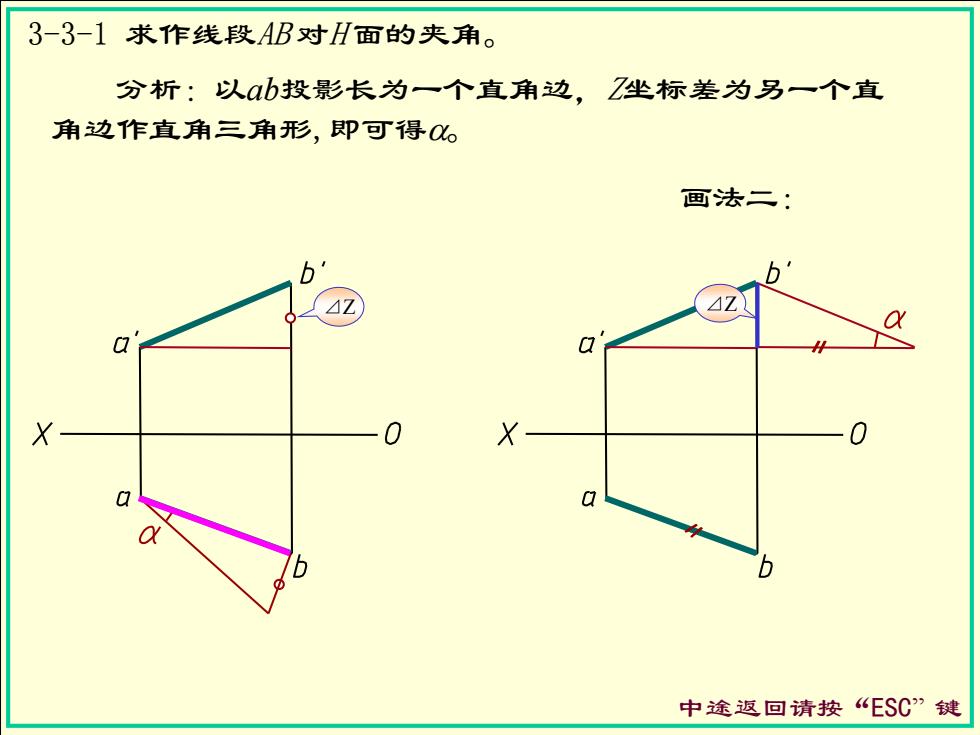

3-3-1求作线段AB对H面的夹角。 分析：以αb投影长为一个直角边，☑坐标差为另一个直 角边作直角三角形，即可得。 画法二： b Z】 Q Q X X Q a 中途返回请按“ESC”键
3-3-1 求作线段AB 对H 面的夹角。 中途返回请按“ESC” 键 ⊿Z 分析：以ab投影长为一个直角边，Z坐标差为另一个直 角边作直角三角形,即可得a。 ⊿Z 画法二：
